九缸星形发动机铝旋转气缸结构设计

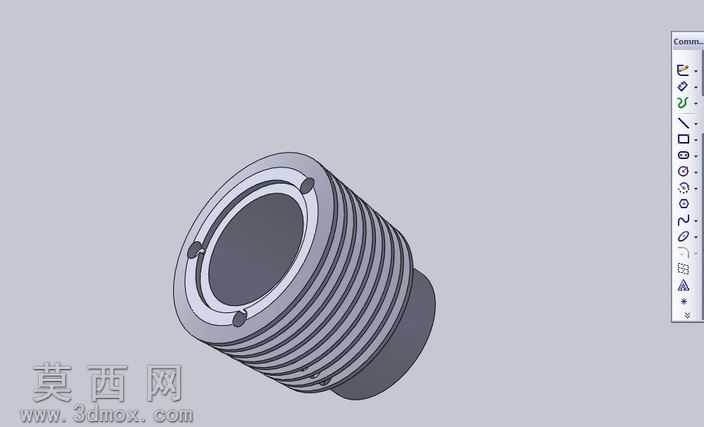

本作品为九缸星形发动机配套的铝旋转气缸三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循航空星形发动机的气缸结构设计规范，从基础草图绘制开始，先完成气缸中心轴线的基准定位，再通过旋转凸台命令生成气缸的主体筒体结构，针对气缸外壁的散热鳍片结构，采用线性阵列结合等距偏移的方式逐圈生成，每一圈鳍片的厚度、间距都经过参数化约束，保证散热面积符合星形发动机高转速工况下的散热需求。建模过程中对气缸内壁的活塞运动腔室做了同轴度约束，腔室内壁的粗糙度预留参数与实际加工要求匹配，气缸端面上的定位销孔采用异型孔向导命令生成，每个销孔的位置度公差都添加了对应的几何约束，保证后续装配时与曲轴箱、气缸盖的定位精度。材质设定上，整体零件赋予铝合金材质参数，调整材质的漫反射、粗糙度与金属度数值，渲染时采用工作室环境光，多角度打光突出气缸外壁鳍片的层次感与金属质感，同时对气缸端面的密封槽结构做了细节刻画，槽体的宽度、深度参数完全匹配星形发动机的密封件安装尺寸。设计思路围绕星形发动机的旋转工作特性展开，铝制材质的选用兼顾了轻量化与散热性能，旋转气缸的结构设计充分考虑九缸星形布局的动力输出平衡性，气缸的壁厚经过参数化校核，在保证结构强度的前提下尽可能降低零件重量，外壁的环形鳍片沿气缸轴向等距排布，既可以在发动机运转时通过气流带走热量，也能提升气缸整体的结构刚性，避免高转速下出现缸体形变。建模过程中所有特征都保留了完整的参数化设计树，方便后续根据不同排量的星形发动机需求调整气缸的内径、长度、鳍片数量等参数，零件的装配基准面、基准轴都做了明确标注，能够直接导入总装配体完成与活塞、连杆、曲轴等部件的配合约束，渲染输出的效果图清晰展现了零件的外观细节与结构特征，可用于星形发动机的结构教学、装配模拟以及后续的加工工艺参考。
