内燃机活塞剖视结构三维设计作品

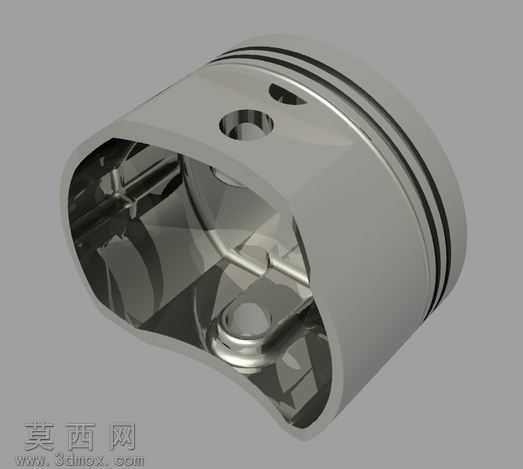

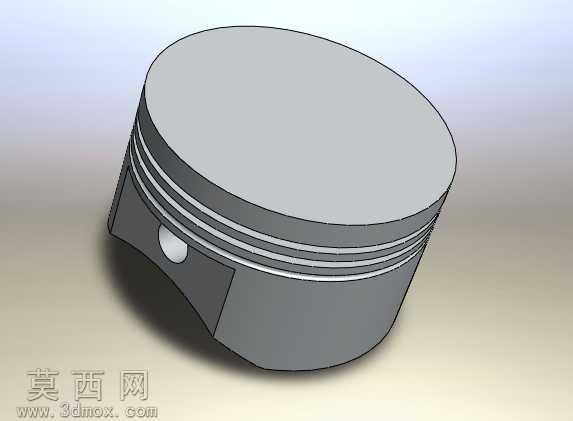

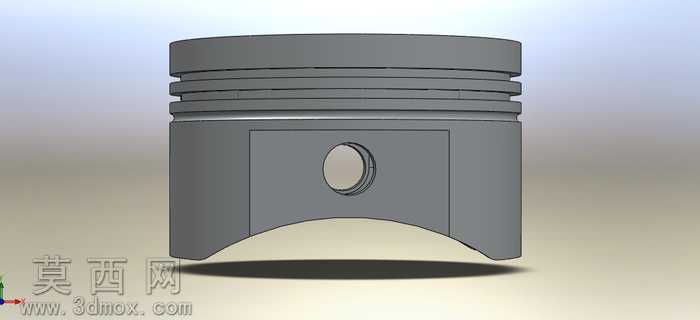

本作品为内燃机核心部件活塞的三维结构设计，建模过程中首先梳理活塞的功能逻辑与结构组成，明确活塞需承担的密封燃烧室、传递燃烧压力、引导活塞销往复运动的核心作用，以此为基础搭建建模框架。建模阶段优先完成活塞主体轮廓的绘制，通过旋转特征生成活塞的基础筒体结构，精准控制活塞裙部的型线参数，匹配往复运动过程中的导向需求，避免运动卡滞问题。针对活塞头部的环槽结构，采用切除拉伸特征逐一生成三道环槽，分别对应气环与油环的安装位置，严格控制环槽的深度、宽度与槽底圆角参数，保证活塞环安装后能够实现可靠的燃气密封与机油刮除效果。本次模型采用剖视展示形式，清晰呈现活塞内部的销座结构、加强筋布局，建模时对销座与活塞主体的过渡区域做了平滑圆角处理，优化应力传递路径，降低工作过程中应力集中导致的部件开裂风险。材质渲染阶段，为活塞主体赋予经磷化处理的铸铝合金材质，调整材质的金属度、粗糙度参数，还原铸铝部件表面哑光带细微金属颗粒的真实质感，对环槽边缘、销孔内壁等机加工区域单独设置材质参数，区分加工面与非加工面的视觉差异，提升模型的真实感。设计过程中充分考虑活塞的实际工作工况，对活塞顶部的燃烧室凹坑形态做了适配调整，匹配内燃机燃烧室的油气混合需求，同时对活塞内部的减重空腔做了结构优化，在保证结构强度满足爆压承受要求的前提下，尽可能降低活塞整体重量，减少往复运动的惯性力，提升发动机的运转平顺性。模型的各结构尺寸均参考通用内燃机活塞的设计规范设定，各特征之间的几何约束完整，无冗余特征与破面问题，可直接用于结构展示、装配模拟、工程分析等场景，能够直观展现活塞的内部构造与各部分的功能对应关系，为动力系统相关的设计、教学工作提供直观的三维参考。
