小规格环形精密平垫片结构设计

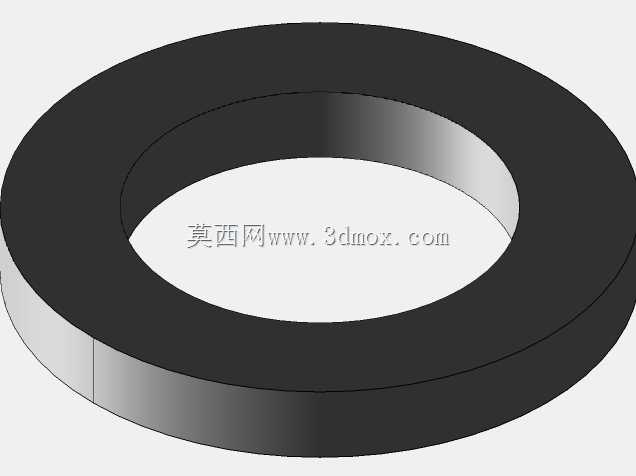

做机械结构设计这么多年，小规格平垫片往往是最容易被新手忽略的零件，很多人觉得就是个环形薄片，随便选个尺寸凑上就行，真到设备跑起来出问题，才知道这小零件的门道有多深。这次做的这款8×5×1规格的环形精密垫片，是之前给小型自动化装配线做送料模组调整间隙的时候专门设计的，当时线体上的微型直线导轨安装座和滑块之间的累计公差超了0.08mm，要是直接硬锁导轨，滑块运行阻力会陡增，跑不了几个月导轨滚道就会出现点蚀，换加厚导轨座成本太高，磨安装面又费工时，最后就是靠一组不同厚度的精密垫片把间隙补偿到了设计公差范围内。

从实际使用场景来说，这种小尺寸精密垫片的适用面比很多人想象的广，除了刚才说的直线导轨安装间隙补偿，在小型伺服电机的法兰安装定位、微型气动手指的行程调整、3D打印机的挤出机热端装配、小型CNC雕刻机的主轴安装座调平、甚至是消费电子类的精密组装夹具里，都能用到这类垫片。它的核心作用说白了就是三个：一是补偿零件加工带来的累计尺寸公差，让装配后的配合精度落在设计要求的区间里；二是分散紧固件的压紧应力，避免锁螺丝的时候把较软的基材表面压出凹陷，尤其是铝合金、工程塑料这类材质的安装面，没有垫片的话螺丝锁紧的应力集中在很小的接触面上，反复拆装几次接触面就会坑洼不平，后续装配精度根本没法保证；三是在有微幅振动的工位上，起到一定的阻尼缓冲作用，避免紧固件因为长期振动出现松脱，当然这里说的不是弹簧垫圈的防松效果，平垫片的大接触面积能让螺丝的预紧力保持得更稳定，本身就能降低松脱的概率。

说回这个垫片的设计思路，一开始我也想过直接选标准件库里的平垫片，但是查了标准件的参数就发现问题了：普通标准平垫片的内径和外径公差都放得比较宽，很多小规格垫片的内径比公称螺丝直径大了0.5mm还多，外径也做的偏小，装在精密工位上的时候，很容易出现垫片偏心，一边压到安装面的台阶、另一边悬空的情况，锁完螺丝整个安装座是歪的，精度根本没法保证。所以设计这个垫片的时候，首先把内径尺寸定在5mm，公差严格控制在H7等级，也就是上偏差+0.012mm，下偏差0，这样配M5的精密螺丝或者定位销的时候，间隙控制在0.01mm左右，装配的时候不会出现明显的偏心，垫片能完全贴合在安装基准面上。外径定在8mm，这个尺寸是算过的，对应M5螺丝的压紧应力分布范围，8mm的外径刚好能把螺丝的预紧力分散到足够大的接触面积上，又不会因为外径太大跟周边的安装凸台、避让孔产生干涉，毕竟很多精密设备的安装空间本身就很紧凑，垫片外径大1mm可能就装不进去。厚度定在1mm，这个厚度是做过刚度校核的，用常见的65Mn弹簧钢或者304不锈钢做的话，1mm厚度的垫片在M5螺丝常规预紧力下，变形量不到0.005mm，不会因为锁紧压力出现明显的压溃变形，能长期保持补偿的间隙尺寸稳定，要是做太薄，比如0.2mm以下的垫片，锁螺丝的时候很容易被压出褶皱，反而影响装配精度，做太厚的话又会浪费安装空间，改变紧固件的有效啮合长度。

外形上就是标准的环形平结构，没有做额外的缺口、定位耳，就是因为在精密装配场景里，越简单的结构形位公差越好控制，这个垫片的两个端面平行度要求控制在0.01mm以内，表面粗糙度做到Ra1.6，这样不管叠多少片垫片来调整间隙，都不会出现端面倾斜导致的装配角度偏差。之前有次做半导体检测设备的镜头调整机构，一开始用的普通冲压垫片，平行度差，叠了三片之后镜头光轴歪了0.2度，拍出来的图像一边清晰一边模糊，换了这种高平行度的精密垫片之后问题直接解决了。

安装边界这块也要提前考虑清楚，这个垫片适配的安装面最小平面直径不能小于8.2mm，不然垫片外圈会悬空，压紧的时候受力不均容易变形；对应的紧固件公称直径是5mm，不管是内六角圆柱头螺丝、十字盘头螺丝还是圆柱定位销，只要杆径在4.98-5mm之间都能适配；安装的时候要注意，两个贴合面必须清理干净，不能有铁屑、毛刺、油污残留，不然哪怕垫片精度做的再高，夹了个0.02mm的铁屑，整个装配精度就全毁了。另外如果是多片叠用来调整间隙的话，总叠厚不要超过3mm，不然累计的平行度误差会变大，而且紧固件的啮合长度会减少太多，影响连接强度。

很多刚入行的工程师做设计的时候，把精力都放在复杂的传动结构、特殊的定制零件上，对垫片、螺丝这类标准小零件随便选，最后设备调试的时候问题层出不穷，其实机械设计本身就是细节堆出来的，一个小垫片的尺寸、公差、材质选对了，能省掉后续很多调试的麻烦。就像这款小垫片，尺寸参数看着简单，每一个数值都是在实际装配调试里反复验证过的，内径、外径、厚度的搭配，公差的给定，都是为了在精密装配场景里能稳定实现间隙补偿、应力分散的作用，没有多余的设计，每一处尺寸都有它的工程意义。
