简化款条带式发光二极管结构设计

在工业照明、设备状态指示、消费电子背光等场景中，条带式发光二极管是应用频次极高的基础组件，很多结构工程师在做整机三维布局时，不需要还原灯珠内部的晶圆、键合线等微观结构，只需要拿到匹配真实安装尺寸的简化外形模型，就能快速完成装配干涉检查、布线空间预留、透光结构匹配等设计工作，这款模型就是针对这类实际工程需求搭建的。

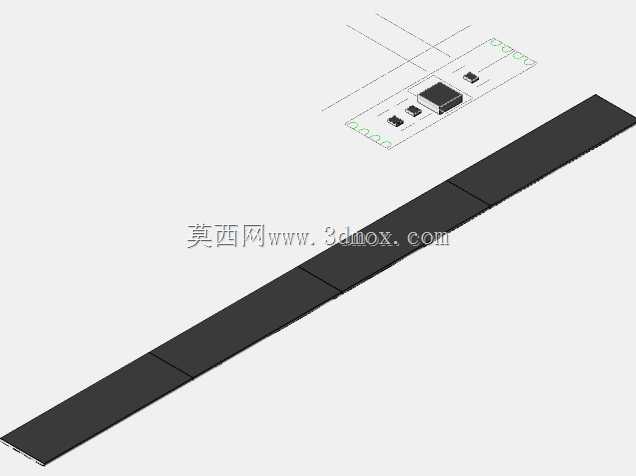

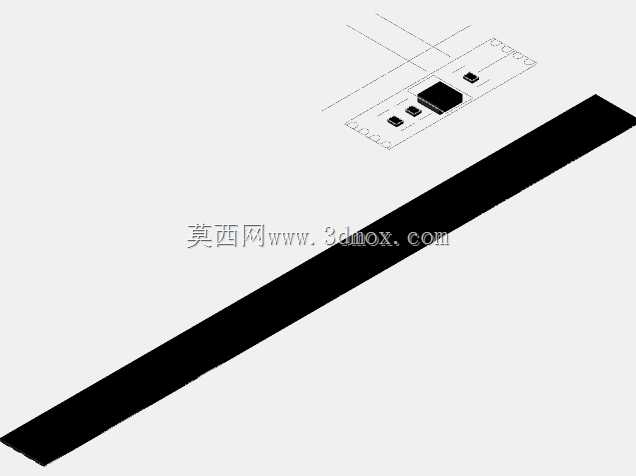

做这类简化模型的时候，首先要锚定的是安装边界尺寸，毕竟在整机装配里，灯带的安装槽位、固定孔位、相邻元器件的避让空间都是硬约束，模型完全参照实物的外形轮廓做等比例还原，灯带本体的宽度、厚度、单段长度都和量产实物保持一致，灯珠在条带基板上的排布间距也严格对应实际产品的参数，不会出现布局时灯位和透光孔错位的问题。很多新手建模的时候容易忽略灯带端部的接线预留空间，要么把模型建得刚好顶到安装槽端部，导致实际装配时接线端子无处安放，要么预留空间过大浪费设备内部的紧凑布局空间，这款模型在端部特意留出了符合常规接线工艺要求的余量，同时也保留了灯带可裁切段的分界标识位置，方便工程师根据实际需要的长度做虚拟裁切验证，不用反复调整模型长度。

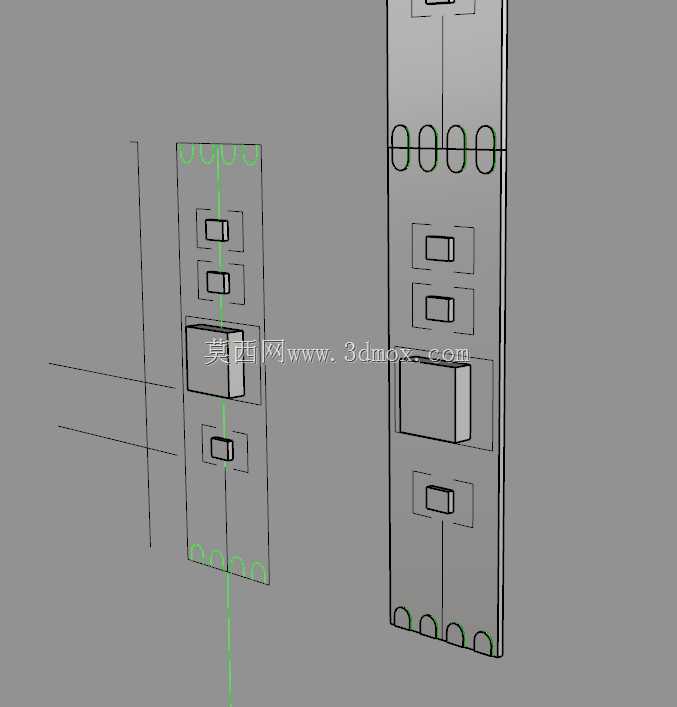

从功能特性上来说，这类条带式发光二极管和单个分立灯珠不同，它的基板本身兼具电路承载和结构固定的作用，建模的时候没有做多余的曲面倒角或者纹理细节，只保留了灯珠凸出于基板的高度、基板本身的厚度这两个关键尺寸——毕竟在做整机结构设计时，灯珠凸出高度直接决定了导光板、扩散罩的安装距离，要是这个尺寸偏差超过0.5mm，就可能出现灯光亮度不均、局部漏光或者灯罩顶到灯珠的装配问题。模型里也还原了灯带背面的双面胶粘贴层厚度，很多工程师做装配仿真的时候容易漏掉这0.1mm左右的胶层厚度，批量装配的时候就会发现灯带整体高出安装槽，导致外盖装配缝隙超差，这个细节的还原能帮设计人员提前规避这类批量生产的工艺问题。

在不同的应用场景里，这类灯带的安装方式也有区别，比如用在设备操作面板的状态指示时，一般是嵌入面板的预留凹槽里，靠背面胶层固定，这时候模型的外形公差就需要和凹槽的公差做匹配；如果是用在大型设备的内部检修照明，往往会搭配铝型材卡槽固定，这时候灯带的整体宽度就必须和标准卡槽的内宽匹配，这款模型的宽度尺寸适配市面上主流的灯带卡槽规格，工程师在做配套卡槽选型的时候，可以直接调取模型做配合验证，不用再反复测量实物尺寸。另外在做布线设计的时候，灯带的出线方向、弯折半径也是需要考虑的点，模型虽然是简化结构，但也标注了灯带的最小允许弯折位置，避免设计时把弯折点设在灯珠焊接位置，导致实际使用时出现焊盘脱落、线路断裂的问题。

很多工程师在做方案阶段的三维布局时，要是用过于精细的灯珠模型，不仅会占用大量的电脑内存，拖慢整体装配体的旋转、仿真速度，还会因为无关细节太多干扰整体布局判断，这款简化模型把所有非关键的微观结构都做了省略，只保留和装配、干涉检查相关的外形特征，在大装配体里调用的时候不会造成卡顿，同时尺寸精度完全能满足方案设计、样机试制阶段的需求。比如在做自动化设备的安全警示灯带布局时，可以直接把这个模型装配到设备的型材框架上，快速调整灯带的安装位置，检查操作人员的可视角度是否合适，会不会被设备的运动部件遮挡，同时预留好供电线路的走线空间，不用等拿到实物再反复调整安装位置，能大幅缩短样机的调试周期。

另外在做消费电子类产品的背光设计时，比如小型设备的指示灯条、显示屏的补光灯带，这款模型的灯珠排布间距可以直接用来对应导光网点的设计，不用重新测绘灯位，能减少结构设计和光学设计之间的反复沟通成本。模型里的灯珠外形采用了常规的贴片灯珠轮廓，对应市面上最常用的2835、5050这类贴片灯珠的安装尺寸，覆盖了绝大多数常规灯带的应用场景，不管是做低压直流供电的设备内部照明，还是做装饰性的氛围灯条布局，都能直接套用这个模型做前期的结构验证。
