标准凸点拼接式乐高积木块结构设计

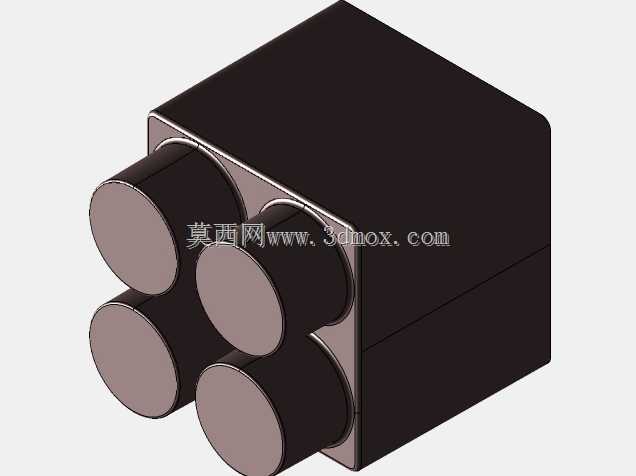

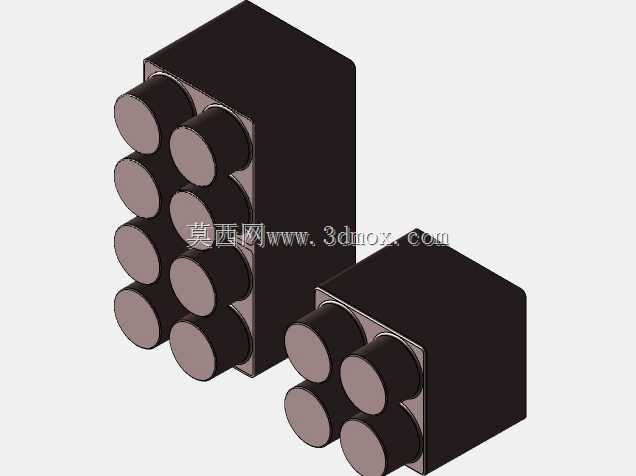

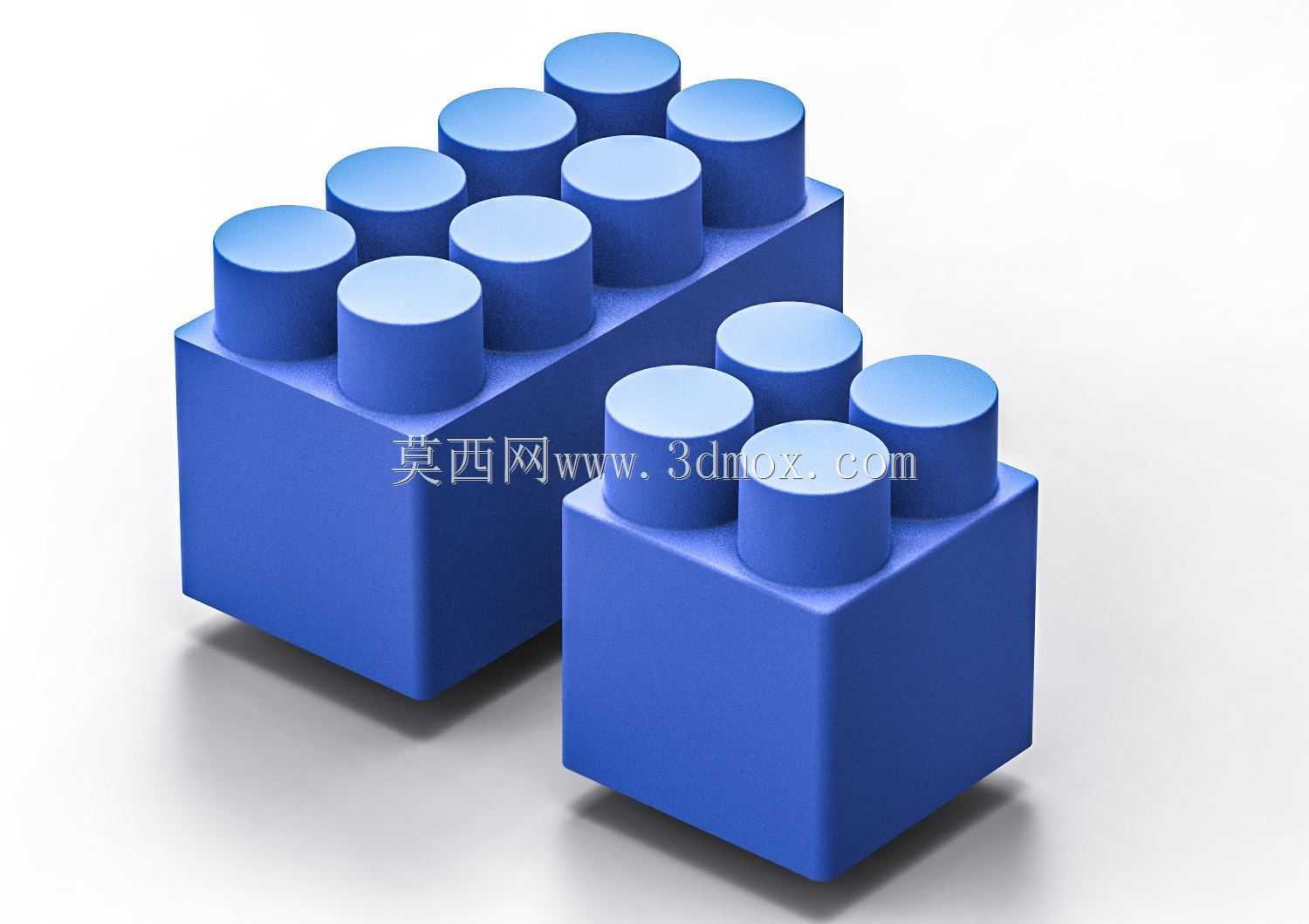

这类带标准凸点的塑料积木块，核心应用场景覆盖儿童拼搭玩具、教具结构搭建、快速原型验证的模块化拼接单元，日常接触最多的是民用玩具领域，在工业场景里也常被用作简易工装的快速搭建模块，用来做小型工位的物料分隔、临时定位挡块，或是教学场景里的机械结构演示组件，不用额外加工就能快速拼出所需的支撑、定位结构，拆装效率远高于定制的机加工零件。从功能特性来看，积木块的核心功能是靠顶面的圆柱形凸点和相邻积木块的底面凹槽实现过盈配合，拼接后能保持足够的连接强度，同时又能徒手拆解，反复使用不会出现明显的配合松动。凸点的尺寸公差控制是这类零件设计的核心，凸点的外径、高度，以及相邻凸点的中心距都有严格的公差要求，要是凸点尺寸偏大，拼接时需要的按压力过大，不仅徒手难以装配，多次拆装后还会出现凸点磨损、配合间隙变大的问题；要是凸点尺寸偏小，拼接后连接强度不足，稍微受力就会松脱，无法保持搭建结构的稳定性。设计这类积木块的时候，首先要确定基础的模数，所有凸点的中心距保持统一的整数倍关系，不管是2×2规格的小块还是2×4规格的长块，凸点的排布都严格遵循统一的网格模数，保证不同规格的积木块之间可以任意互换拼接，不会出现错位无法装配的问题。块体的主体壁厚要保持均匀，避免注塑成型的时候出现缩痕、翘曲变形，块体内部可以做适当的空心结构，既可以减少原材料用量，也能避免壁厚不均导致的成型缺陷，同时空心结构的内部加强筋要对应凸点的位置布置，让凸点在承受按压力的时候有足够的支撑，不会出现凸点根部断裂的问题。外形尺寸方面，单凸点对应的单元边长是固定的标准值，2×2规格的积木块整体外形是正方形，边长为两个单元模数的尺寸，块体总高度包含凸点高度在内保持统一，2×4规格的长块长度为四个单元模数，宽度为两个单元模数，两种规格的块体高度完全一致，拼接后上表面可以保持齐平，不会出现高低差。安装边界上，这类积木块没有额外的安装固定结构，完全依靠凸点和凹槽的配合实现相互连接，拼接时的侧向定位靠凸点与凹槽的圆柱面配合保证，相邻积木块拼接后的侧向间隙控制在极小范围内，保证搭建的结构不会出现明显的晃动。块体的所有棱边都做了微小的圆角处理，既可以避免注塑时的尖角应力集中，也能防止使用过程中锐边划伤，同时圆角不会影响拼接的配合精度。在模具制作的应用场景里，这类积木块的三维结构可以作为注塑模具设计的参考，分型面设置在块体顶面凸点的根部下方，保证凸点部分可以顺利脱模，顶出机构的位置对应块体内部的加强筋位置，避免顶出时在块体外表面留下明显的顶针痕迹。做结构验证的时候，可以直接用3D打印制作这类积木块的样件，测试不同公差下的拼接力度和连接强度，调整凸点的过盈量到合适的范围，既保证拼接稳固，又能轻松拆解。日常做简易工装的时候，用这类标准积木块可以快速拼出不同高度的支撑块，用来临时支撑小型工件，或是拼出定位围栏，防止小型零件在工作台面上滑落，不用专门去机加工不同尺寸的垫块，大幅缩短临时工装的准备时间。在教学场景里，这类积木块可以用来演示模块化结构的设计思路，让学习者理解统一模数对于互换性装配的重要性，直观感受公差配合对连接性能的影响，比纯理论的讲解更容易理解。设计过程中还要注意块体底面的凹槽深度，凹槽深度要和凸点的插入深度匹配，保证两个积木块拼接后，贴合面可以完全接触，不会出现拼接后留有缝隙的问题，凹槽的内径要比凸点外径略小，形成合适的过盈量，依靠塑料本身的轻微弹性变形实现抱紧力，保证连接的可靠性。块体的外表面要保持平整，没有明显的缩水、飞边，不然拼接时贴合面无法完全贴合，会影响整体结构的稳定性。
