线性运动设备C型梁龙门安装板结构

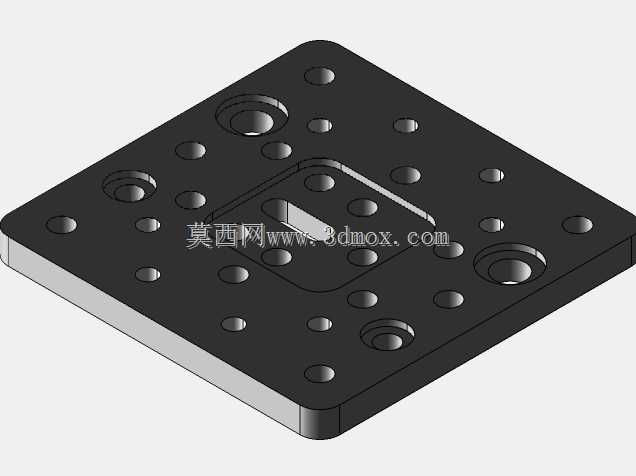

在自动化线性运动设备的机架搭建环节，C型梁配套的龙门安装板是衔接横梁与运动滑台、负载执行端的核心承载构件，这类板件的设计合理性直接决定整套线性运动机构的运行精度、负载上限与长期使用稳定性，很多设备在运行中出现的滑台抖动、定位偏移、横梁形变问题，追根溯源往往是龙门安装板的结构设计或安装点位匹配存在缺陷。从实际应用场景来看，这类板件广泛适配桌面级数控加工设备、小型激光打标裁切设备、线性轴搬运模组、3D打印运动机架等采用C型开口型材作为横梁支撑的设备，作为龙门结构的跨接承载面，它的上表面需要对接滑台、驱动组件或者执行末端的安装基准，下表面则要完全贴合C型梁的安装端面，保证两者结合后无装配间隙，避免长期往复运动中出现连接松动。设计这类板件时，首先要匹配C型梁的端面轮廓尺寸，板件的整体长宽边界不能超出C型梁的端面外缘，否则会干涉C型梁侧面的拖链安装、传感器走线以及限位组件的布置，板件厚度需要根据整套设备的额定负载做核算，常规桌面级线性运动场景下，板件厚度选取要兼顾刚性与整机重量，过薄会在滑台高速往复运动时产生共振，导致加工或定位精度超差，过厚则会增加龙门运动部分的惯量，提升驱动电机的负载要求，反而降低设备的动态响应性能。板件上的孔位设计需要做分层规划，分布在板件四周边缘的大尺寸沉孔是用于和C型梁端面锁紧的安装孔，这类孔的沉头深度要匹配所选内六角螺栓的头部高度，保证螺栓锁紧后头部完全沉入板件表面以下，不会突出平面干涉上方滑台的安装；板面上分散布置的小尺寸通孔分为两类，一类是按照标准线性滑台的安装孔距预留的固定孔，孔位公差需要控制在±0.02mm以内，保证滑台安装后基准面与板件平面完全平行，避免滑台导轨出现憋劲、运行卡顿的问题；另一类是工艺减重孔与走线孔，中心区域的方形开孔既可以减轻板件自身重量，降低运动部分的整体惯量，也能方便穿过驱动线缆、气路管路，让设备走线更加规整，避免运动过程中线缆与周边结构产生摩擦剐蹭。板件的所有锐边都需要做倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者损坏线缆外层，另一方面也能降低装配过程中孔位对位的难度，提升装配效率。在实际选型匹配时，需要先确认所用C型梁的端面安装孔距、槽道规格，再核对上方搭载的滑台或执行组件的安装孔位尺寸，保证板件上下两个安装面的孔位完全对应，不会出现孔位错位无法装配的问题；板件的平面度需要控制在0.05mm以内，若平面度超差，锁紧螺栓后会导致板件产生内应力，带动上方安装的滑台导轨发生形变，直接影响滑台的运行平顺性，严重时甚至会导致导轨滑块提前磨损，缩短设备的维护周期。这类板件通常采用整块铝合金板材经cnc铣削加工成型，加工完成后做表面氧化处理提升耐磨与抗腐蚀性能，相比拼接式的连接结构，一体化铣削的龙门板整体刚性更好，装配累积误差更小，能够更好地保证龙门结构的运动一致性。在设备装配过程中，安装这类板件需要按照对角线顺序逐步锁紧连接螺栓，不能一次性将单颗螺栓锁死，避免板件受力不均产生翘曲，锁紧后需要用百分表打表检测板件上表面的平面跳动，确认跳动值在允许范围内之后，再进行上方滑台组件的安装作业。很多初次搭建线性运动机架的设计人员容易忽略龙门板的细节设计，比如孔位沉头深度不足导致螺栓突出、减重孔位置不合理削弱板件核心承载区域的刚性、安装孔位公差放得过大导致滑台安装偏移，这些细节问题都会在设备后期调试和运行中逐步暴露，反而增加更多的整改成本，因此在设计阶段就需要结合实际装配、使用、维护的全流程需求，对板件的每一处结构、每一个孔位做针对性的校核，保证构件既能满足承载与安装需求，也能适配设备长期运行的稳定性要求。
