适配指定规格弹簧的绳锁结构设计

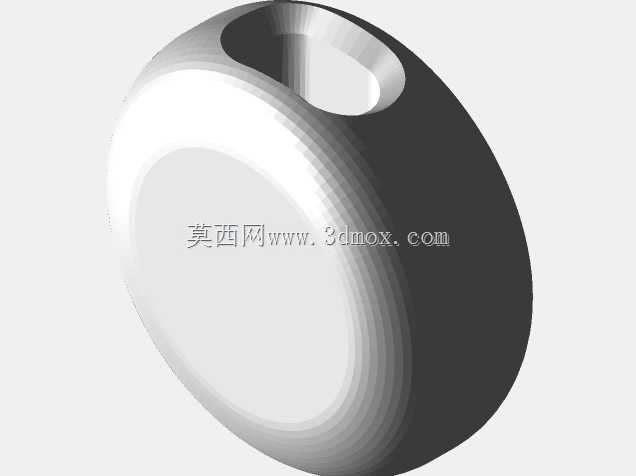

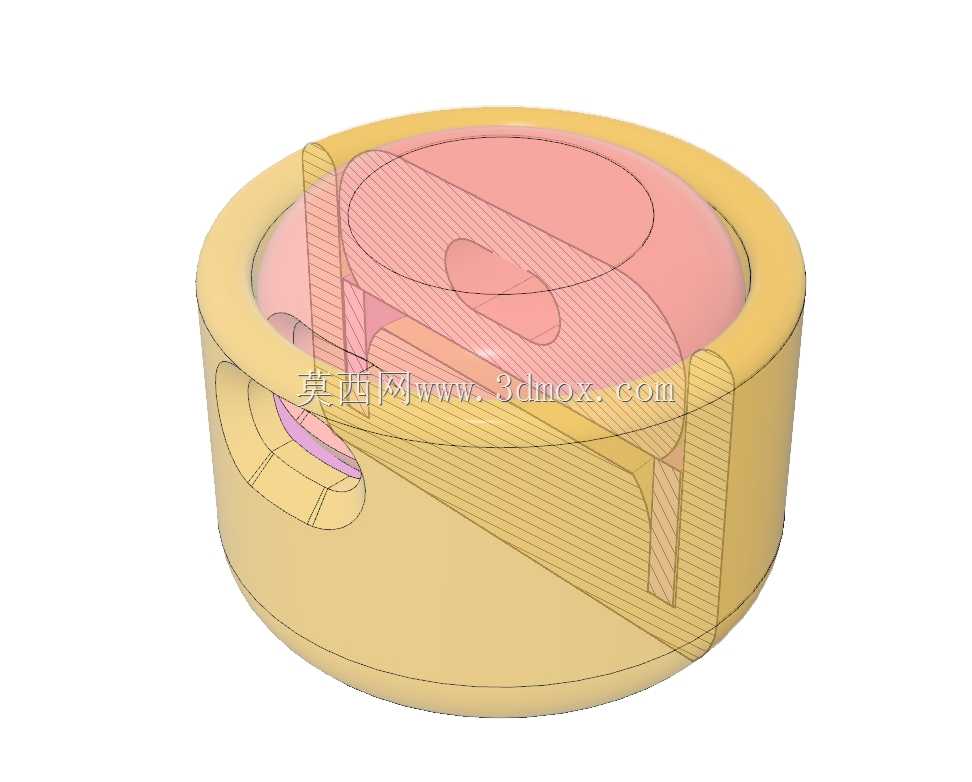

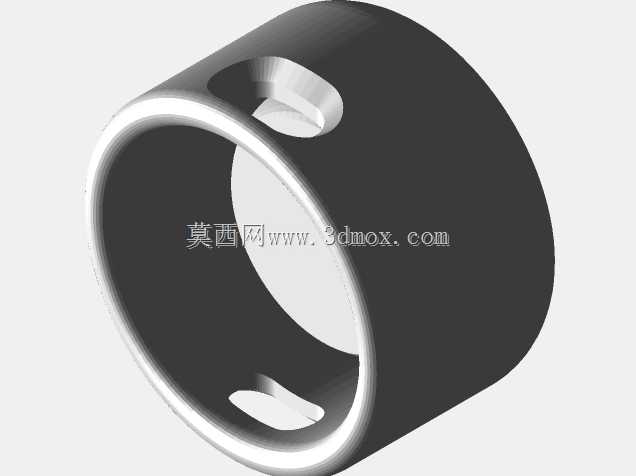

日常户外作业、仓储捆扎、户外装备配套场景里，绳锁是实现绳索快速锁止、长度调节的核心小五金件，这类零件看似结构简单，实际设计时需要兼顾锁止可靠性、操作顺滑度、与配套弹性件的匹配精度，很多新手建模时容易忽略弹簧安装边界，导致后期装配出现卡滞、锁止失效的问题。这款绳锁的设计全程围绕指定规格的圆柱螺旋压缩弹簧展开，配套弹簧外径18mm、内径15.5mm、自由长度7mm，建模初始阶段就先把弹簧的安装空间做了边界锁定，避免后续结构调整时挤占弹簧的伸缩行程。从功能实现逻辑来看，绳锁的核心是通过按压动作带动内部锁舌偏移，松开穿入的绳索，撤去按压力后弹簧推动锁舌复位，依靠锁舌与绳体的摩擦力、挤压力实现绳索的位置固定，因此设计时首先要保证锁舌的行程与弹簧压缩量匹配，当按压到最大行程时，锁舌的穿绳孔要完全与外壳的穿绳通道同轴，保证绳索可以顺畅穿入抽动，松开后锁舌在弹簧推力下错位，将绳体紧紧压在外壳内壁的防滑槽上，避免受拉力时出现滑绳。外壳的外形做了圆弧过渡处理，没有尖锐棱角，既方便手持按压操作，也避免使用时剐蹭绳体或者操作人员的手部，穿绳通道的内径做了适配常用编织绳规格的设计，通道边缘做了圆角倒钝处理，长期使用不会切割绳体纤维，延长绳索使用寿命。内部的弹簧安装槽尺寸严格匹配弹簧的内外径参数，槽深比弹簧并紧长度大0.2mm，既保证弹簧压缩到极限位置时不会出现卡滞，也避免弹簧在槽内出现径向窜动，按压时不会出现偏斜导致的弹力不均问题。锁舌的导向结构做了对称的导轨槽设计，与外壳内壁的导向筋配合，保证按压和复位过程中锁舌始终沿直线运动，不会出现偏摆卡滞，锁舌与绳体接触的面做了锯齿状防滑纹理，在不增加弹簧弹力的前提下提升锁止摩擦力，既保证锁止可靠，也能降低按压需要的力度，提升操作手感。实际装配验证时，这类绳锁需要注意弹簧的预压量设置，预压量过小会导致锁止力不足，受拉力时容易滑绳，预压量过大则会导致按压力度过大，操作手感差，这款设计里预压量设置为1mm，既保证初始状态下锁舌有足够的压力压紧绳体，也让按压操作的力度保持在舒适区间。从安装适配性来看，这款绳锁的整体外形尺寸紧凑，不需要额外的安装固定结构，可以直接串接在绳索上使用，适配户外帐篷风绳固定、货物捆扎绳调节、背包束带调节等多个场景的使用需求，建模时所有配合面都预留了合理的公差间隙，外壳与锁舌的配合间隙控制在0.1mm以内，既保证运动顺畅，也不会出现过大的晃动间隙导致绳体卡入缝隙。
