金属木质家具用转舌锁具结构设计

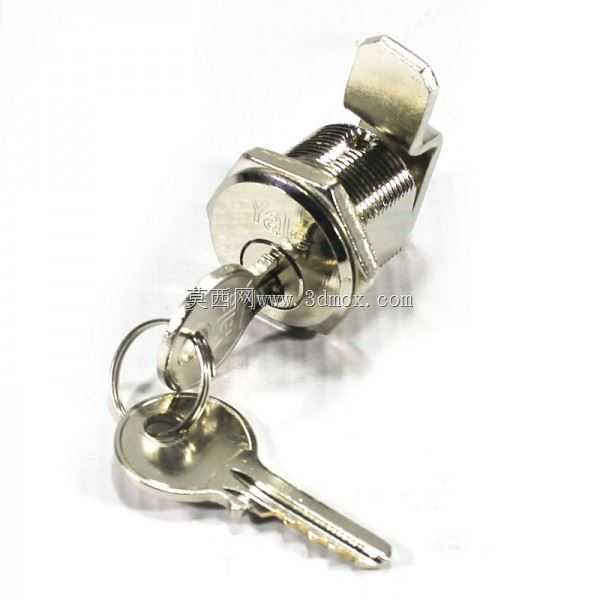

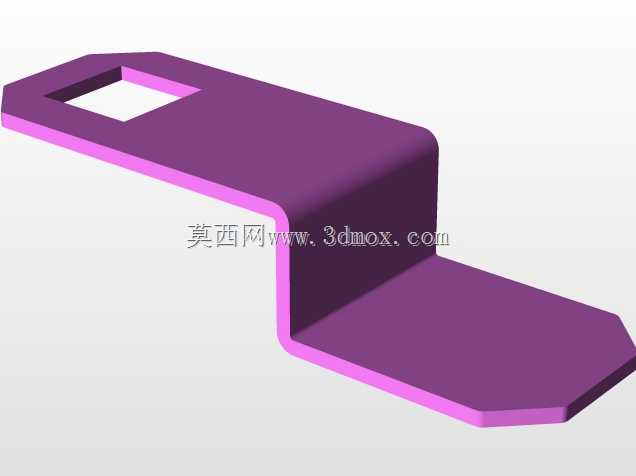

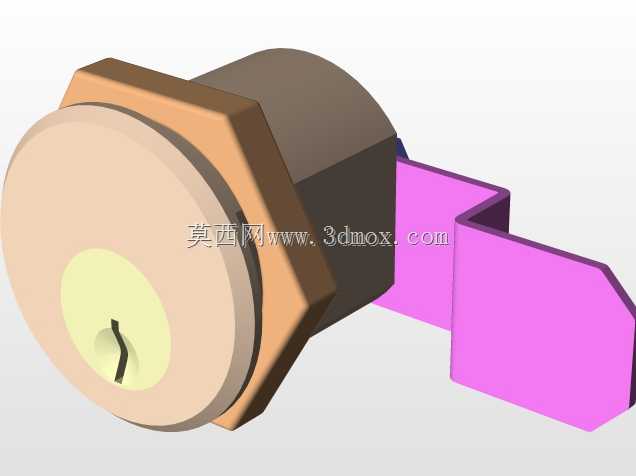

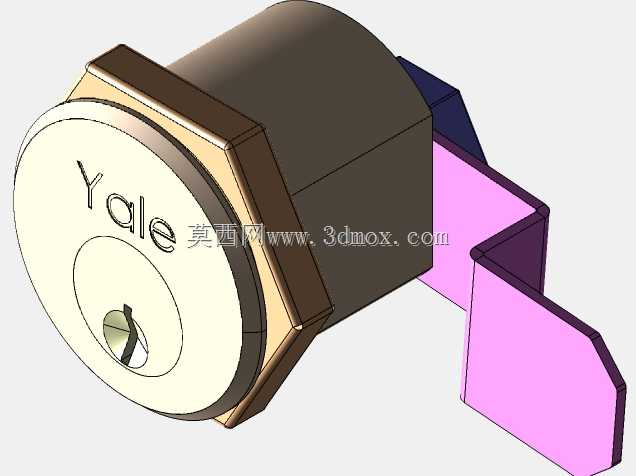

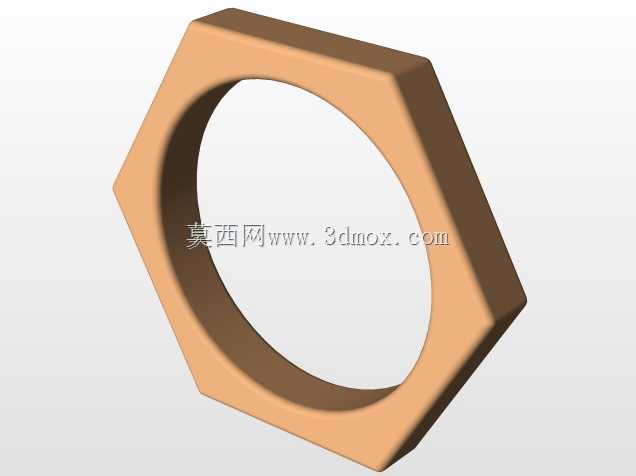

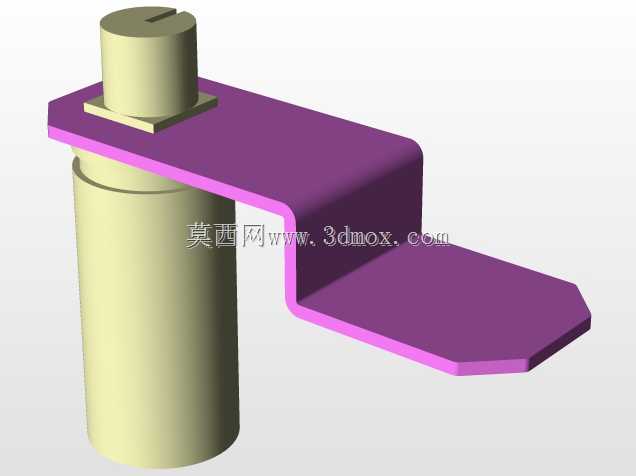

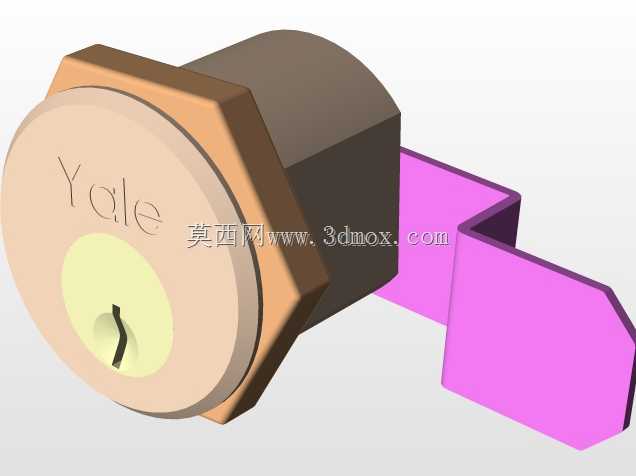

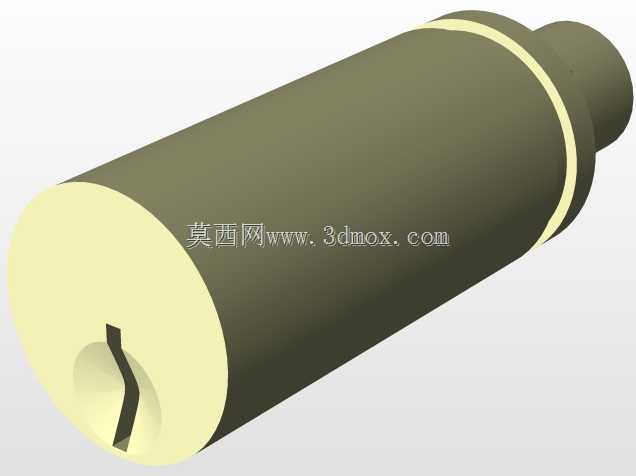

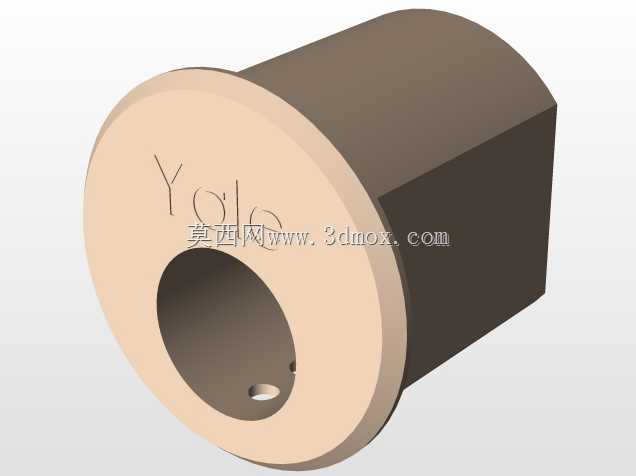

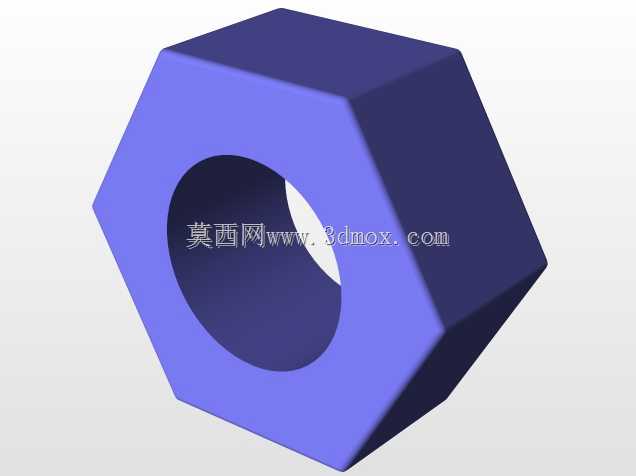

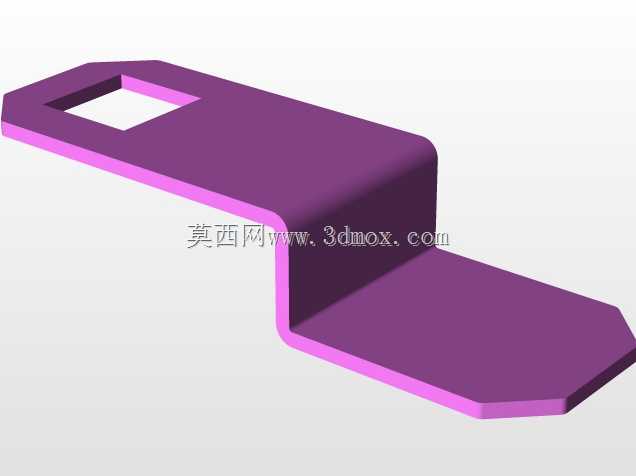

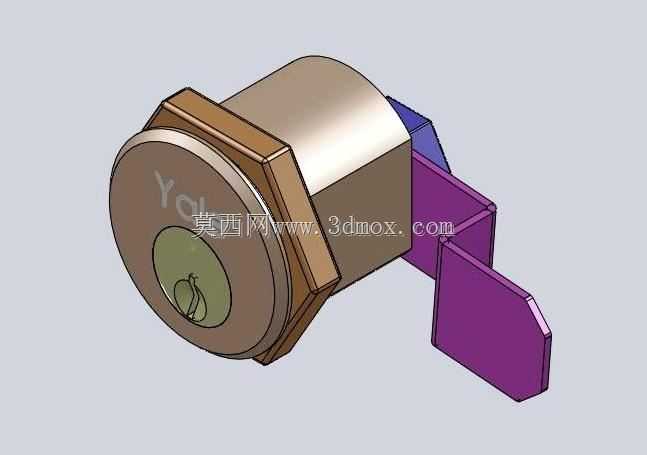

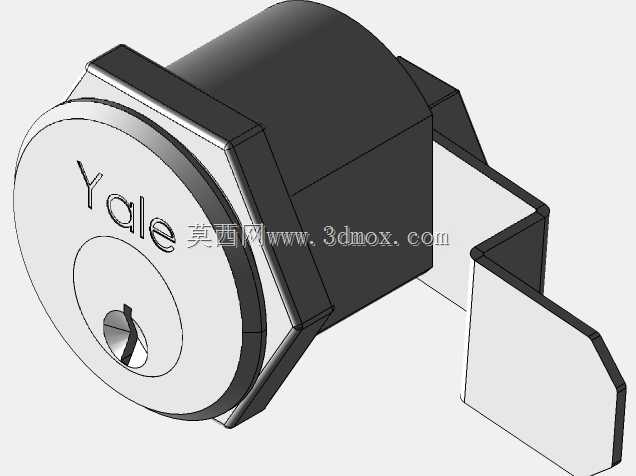

这款转舌锁的应用场景覆盖钢制文件柜、木质储物柜、配电箱柜门、抽屉等需要简易封闭管控的柜体结构，日常办公家具、工业低压柜、民用储物柜都能见到这类锁具的身影，核心作用是通过钥匙驱动锁舌转动，实现柜门的闭合锁止与开启，限制非授权人员开启柜体，满足基础的空间封闭与物品保管需求。从结构设计来看，锁体主体采用圆柱形嵌入安装结构，前端带六角限位法兰，安装时从柜体外侧插入预先开好的安装孔，六角法兰贴合柜体外表面，限制锁体整体转动，后端通过螺母锁紧固定，适配不同厚度的门板安装需求，常规适配门板厚度在0.8mm到5mm区间，覆盖常见的薄钢板、密度板、实木板材的安装场景。锁芯部分采用弹子锁芯结构，钥匙插入后对齐弹子缺口即可带动锁芯转动，锁芯尾部与紫色锁舌通过卡槽联动，锁芯转动90度即可带动锁舌完成锁止与解锁的位置切换，锁舌采用偏心片状结构，锁止状态下挡片卡在柜体门框内侧，阻挡柜门向外开启，解锁状态下锁舌转动至与锁体轴线平行位置，不再阻挡柜门运动轨迹。设计过程中优先考虑了安装的便捷性，锁体外径采用行业通用的18mm标准尺寸，安装孔无需特殊定制，采用常规开孔器即可完成加工，降低现场安装的加工难度；锁舌的伸出长度做了冗余设计，即使门板与门框存在1-2mm的装配间隙，也能保证锁止可靠，不会出现锁舌卡滞或者锁止失效的问题。锁体外壳采用锌合金压铸成型，表面做镀镍处理，兼顾耐磨与防锈性能，前端锁芯盖采用铜质材质，提升钥匙插拔部位的耐磨度，延长锁具使用寿命；锁舌采用冷轧钢板冲压成型，表面做喷塑处理，避免长期使用出现锈蚀卡滞。在安装边界上，锁体嵌入柜体部分的长度控制在20mm以内，不会占用柜体内部过多储物空间，锁舌转动范围内无其他突出结构，安装时只需确认锁舌转动路径上无柜体加强筋、走线等干涉物即可，不需要额外调整其他柜体结构。这类锁具的结构设计没有复杂的传动机构，零部件数量少，装配工序简单，故障率低，即使长期使用出现锁芯卡顿的情况，也可以直接在外侧更换锁芯，不需要拆解柜体内部结构，后期维护成本极低，非常适合大批量标准化柜体的配套使用。
