烤面包机杠杆损坏件3D打印替换结构

日常家用烤面包机在长期高频使用过程中，操作端的塑料杠杆件属于典型易损耗部件，这类零件多采用热塑性塑料注塑成型，长期承受反复扳动的交变载荷，加上机身工作时的持续高温烘烤，塑料基体容易出现老化脆裂、卡扣断裂的问题，一旦杠杆失效，整机的抬升、锁止烘烤机构就无法正常触发，直接导致设备报废。多数用户遇到这类故障时会尝试用胶水粘接修复，但塑料件断裂截面在持续受力、高温环境下，粘接层的结合强度会快速衰减，往往使用数次就会再次断裂，无法实现长期可靠的修复效果。

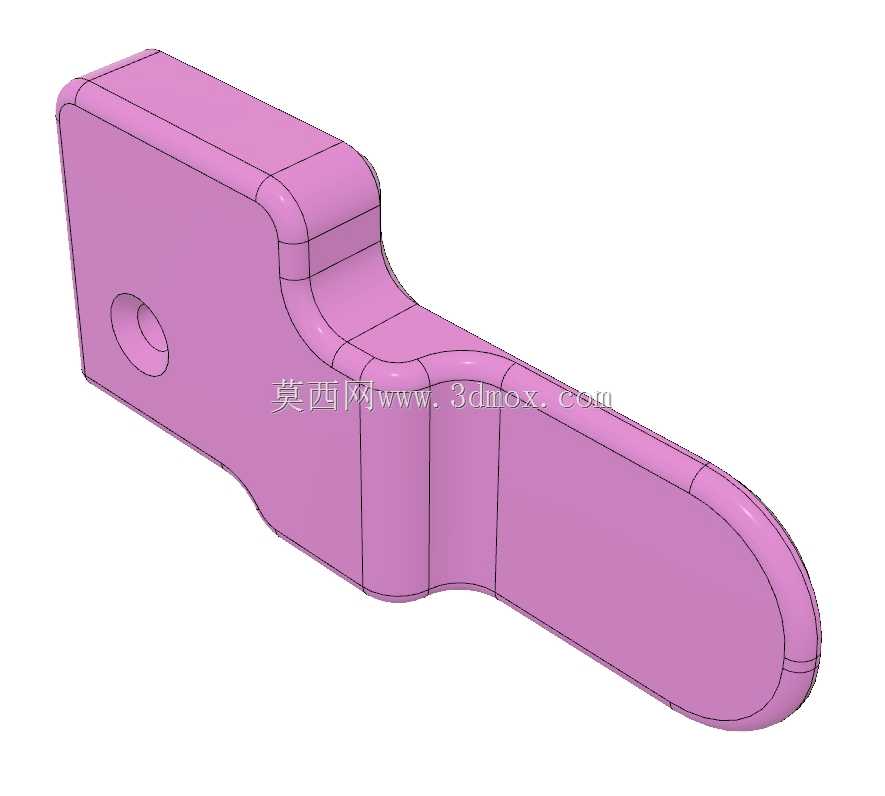

这套替换结构的设计核心，是采用3D打印制作强度优化的替换件，来替代原机破损的塑料杠杆部分，设计过程中没有采用整体替换原杠杆的方案，而是充分利用原机残留的未破损塑料基体作为安装基底，避免了整体替换需要匹配复杂内部安装型腔的问题，大幅降低了建模与打印的精度要求，也减少了打印件的材料消耗。替换件的外形完全匹配原破损部位的轮廓，在与原残留零件贴合的接触面上，设计了对应的定位凸台，能够嵌入原零件残留的安装空位中，保证安装时的位置精度，避免使用过程中出现错位偏移。

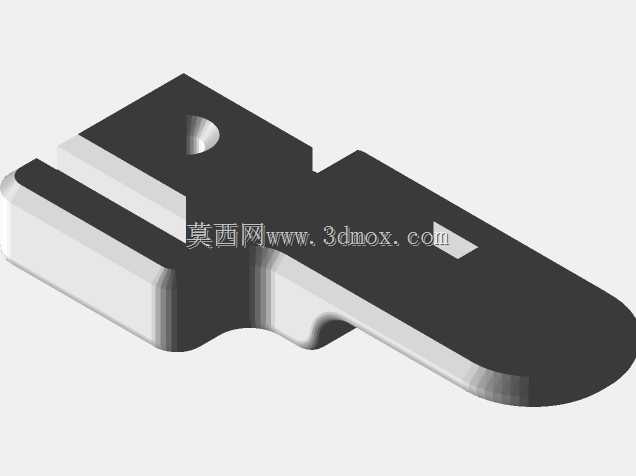

连接方式上选用微型M2螺钉作为紧固件，在替换件与原残留塑料件的对应位置设计了同轴的安装孔位，其中替换件上的孔位设计为沉孔结构，安装后螺钉头部完全沉入零件表面以下，不会突出干涉周边的连杆、弹簧等运动部件。这种机械连接的方式，相比粘接的连接强度提升数倍，能够承受杠杆操作时的扳动力，同时在后续使用中如果替换件再次出现损耗，只需要拧下螺钉就可以快速更换新的打印件，维护便捷性远高于粘接方案。

安装边界的设计上，替换件的整体外轮廓严格控制在原杠杆零件的原有尺寸范围内，所有边角都做了与原零件一致的圆角过渡，不会与机身的金属外壳、内部的加热组件、导电接线产生干涉。操作端的手柄部分完全复刻原零件的弧度与握持厚度，保证用户操作时的手感与原机一致，不会因为更换零件出现操作硌手、行程不足的问题。替换件与内部锁止机构的接触端，尺寸公差控制在0.1mm以内，保证扳动杠杆时能够顺利触发锁止卡扣，实现面包托架的抬升与锁止功能，不会出现卡滞、触发不到位的情况。

从应用场景来看，这类小尺寸塑料替换件非常适合桌面级FDM3D打印机制作，选用耐温性能较好的PETG或者ABS材料打印，就能够满足烤面包机工作时的温度环境要求，不需要复杂的后处理，打印完成后去除支撑就可以直接安装使用。对于家用小电器的维修场景来说，这类易损塑料件往往没有单独的原厂配件供应，整机更换的成本远高于自行打印替换件的成本，通过三维建模匹配原零件尺寸制作替换件，能够大幅延长老旧家电的使用寿命，减少不必要的资源浪费。

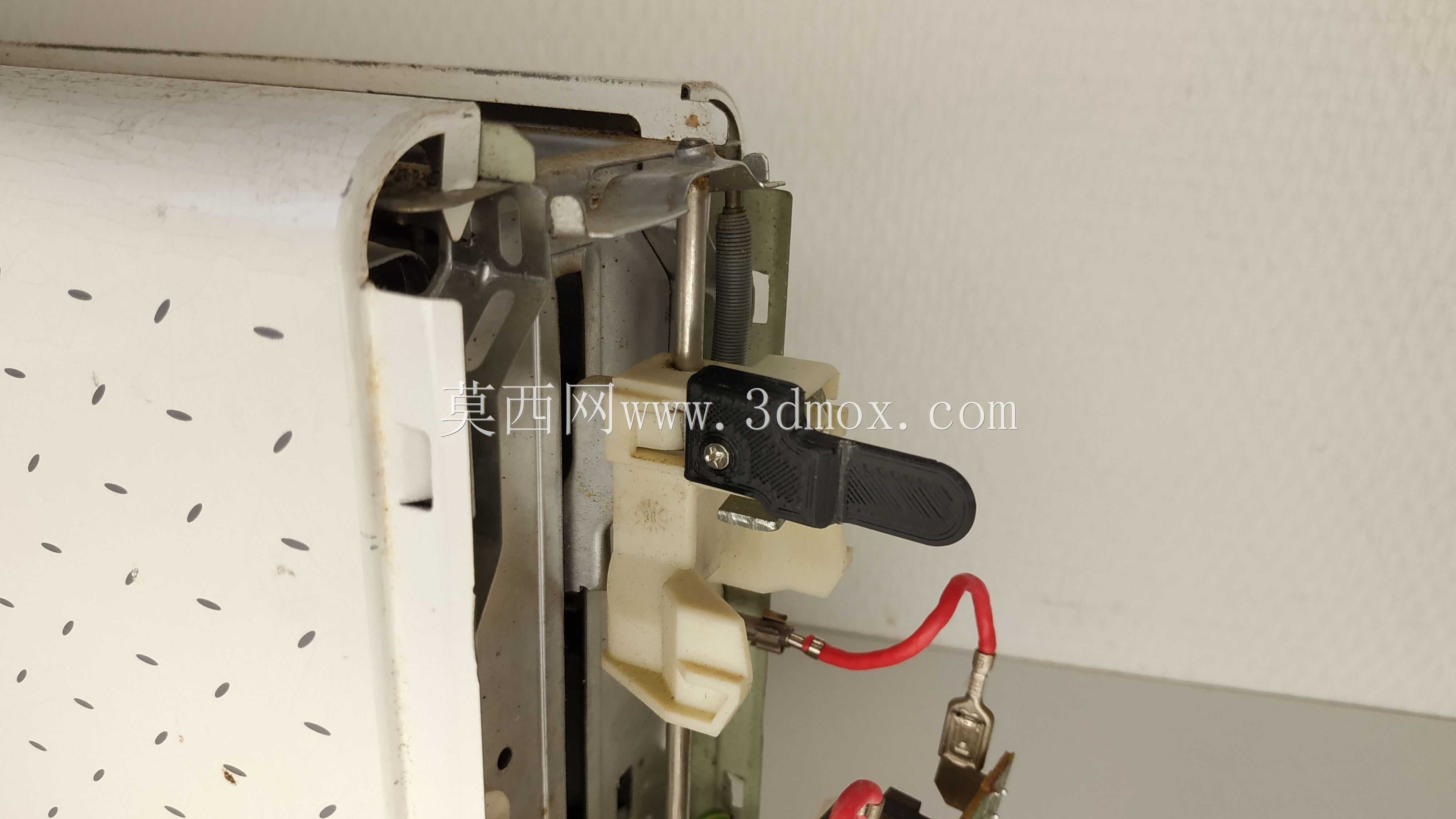

设计过程中需要重点关注受力部位的结构强度，在杠杆的扳动受力点位置做了局部加厚处理，内部填充率设置在60%以上，保证零件能够承受长期反复的扳动载荷，避免出现受力断裂的问题。同时要注意避让原机上的弹簧安装位、导线走线空间，替换件安装后不能压迫红色的高温导线，避免导线绝缘层破损引发安全隐患。整个结构不需要对原机的其他部件做任何改动，只需要去除原破损零件的断裂残留毛刺，将替换件贴合到对应位置，拧入M2螺钉紧固就可以完成修复，整个安装过程不需要复杂的专用工具，普通用户借助普通的十字螺丝刀就可以完成操作。
