数控去毛刺机CNC版结构设计方案

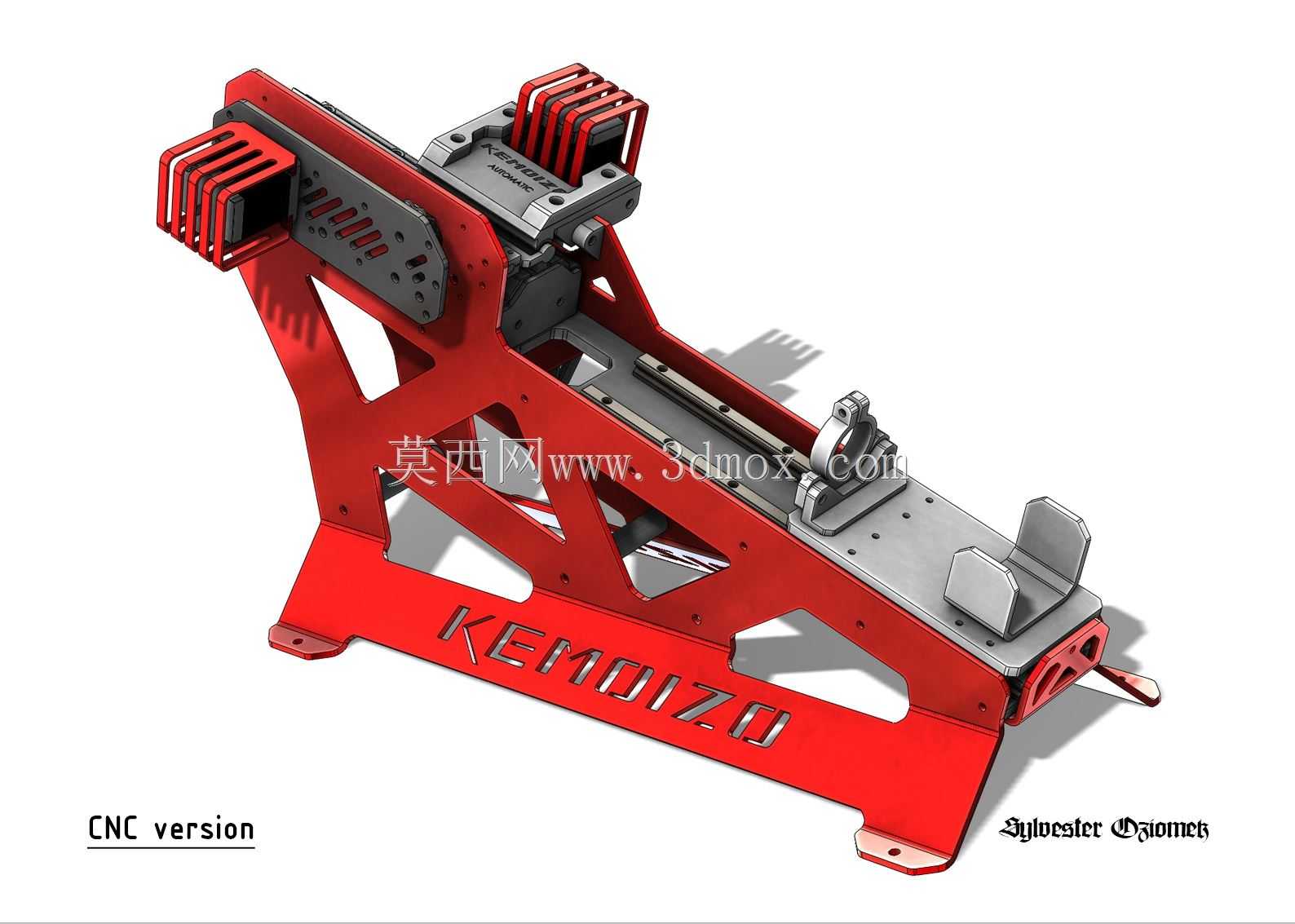

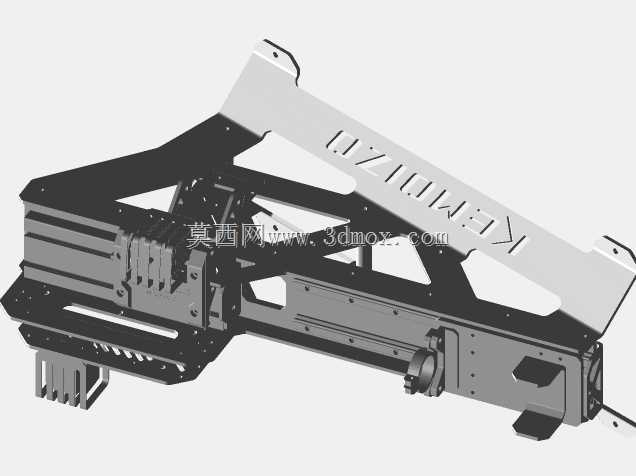

这款去毛刺设备的结构设计，核心围绕金属机加工件的飞边、合模线、切削残留毛刺清理场景打造，适配中小尺寸精密零件的批量后处理工序，可直接集成到CNC加工产线的末端工位，替代传统人工锉磨、砂轮打磨的作业模式，解决人工去毛刺一致性差、边角过抛、加工效率低的痛点。从结构布局来看，设备采用斜置式床身框架设计，主体支撑结构采用一体化折弯焊接的箱型筋板结构，底部预留四个带定位销孔的安装支脚，安装时可直接通过螺栓固定在车间标准T型槽工作台上，安装边界宽度控制在600mm以内，长度不超过900mm，不会占用过多产线空间，适配多数中小型机加工车间的工位排布需求。设备的执行端搭载双工位可调式夹持模组，可根据待加工零件的外形尺寸调整夹持间距，夹持范围覆盖20mm到300mm宽度的异形零件，模组自带浮动补偿结构，打磨过程中可自适应零件的微小尺寸偏差，避免刚性接触导致的零件边角崩损。两侧的打磨动力头采用快换式安装结构，可根据毛刺材质更换钢丝刷、尼龙磨轮、硬质合金旋转锉等不同磨具，动力头的进给行程通过线性导轨导向，重复定位精度控制在0.02mm以内，可精准控制打磨深度，避免损伤零件的已加工基准面。设计过程中充分考虑了CNC加工的工艺可行性，床身的所有安装面、定位孔均预留了标准加工余量，无需后续二次补焊修配，框架上的镂空减重结构在保证整体刚性的前提下，将设备整体自重控制在合理范围，方便产线转场搬运。设备的走线槽全部内置在框架筋板内部，外部无裸露管线，避免打磨产生的金属碎屑堆积磨损线缆，同时底部预留了碎屑收集接口，可直接对接车间的集中排屑系统，无需人工频繁清理工位积屑。在功能适配性上，这款设备可直接对接CNC系统的IO信号，实现加工完成后自动上料、定位、打磨、下料的全流程联动，无需单独配置独立控制系统，降低产线改造成本，针对不同材质的零件，可通过调整动力头转速、进给速度匹配对应的打磨参数，覆盖铝合金、碳钢、不锈钢等常用机加工材料的去毛刺需求。
