车床IK625配套安全防护外罩结构

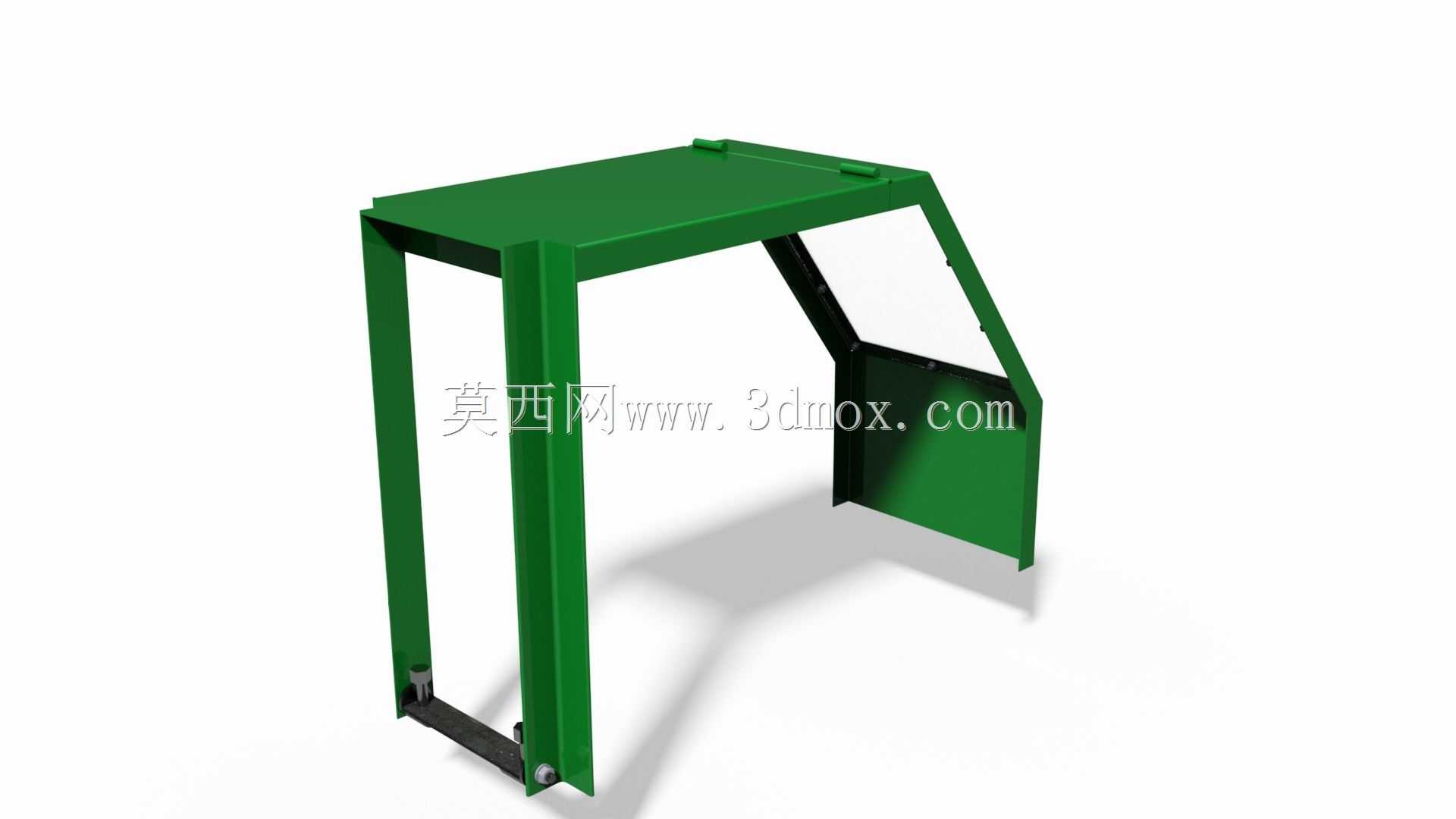

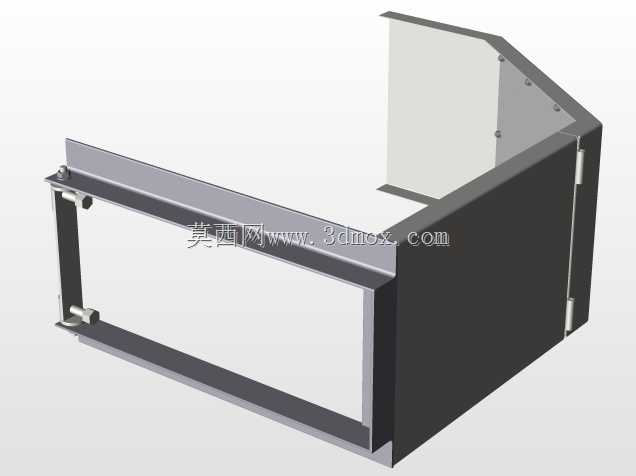

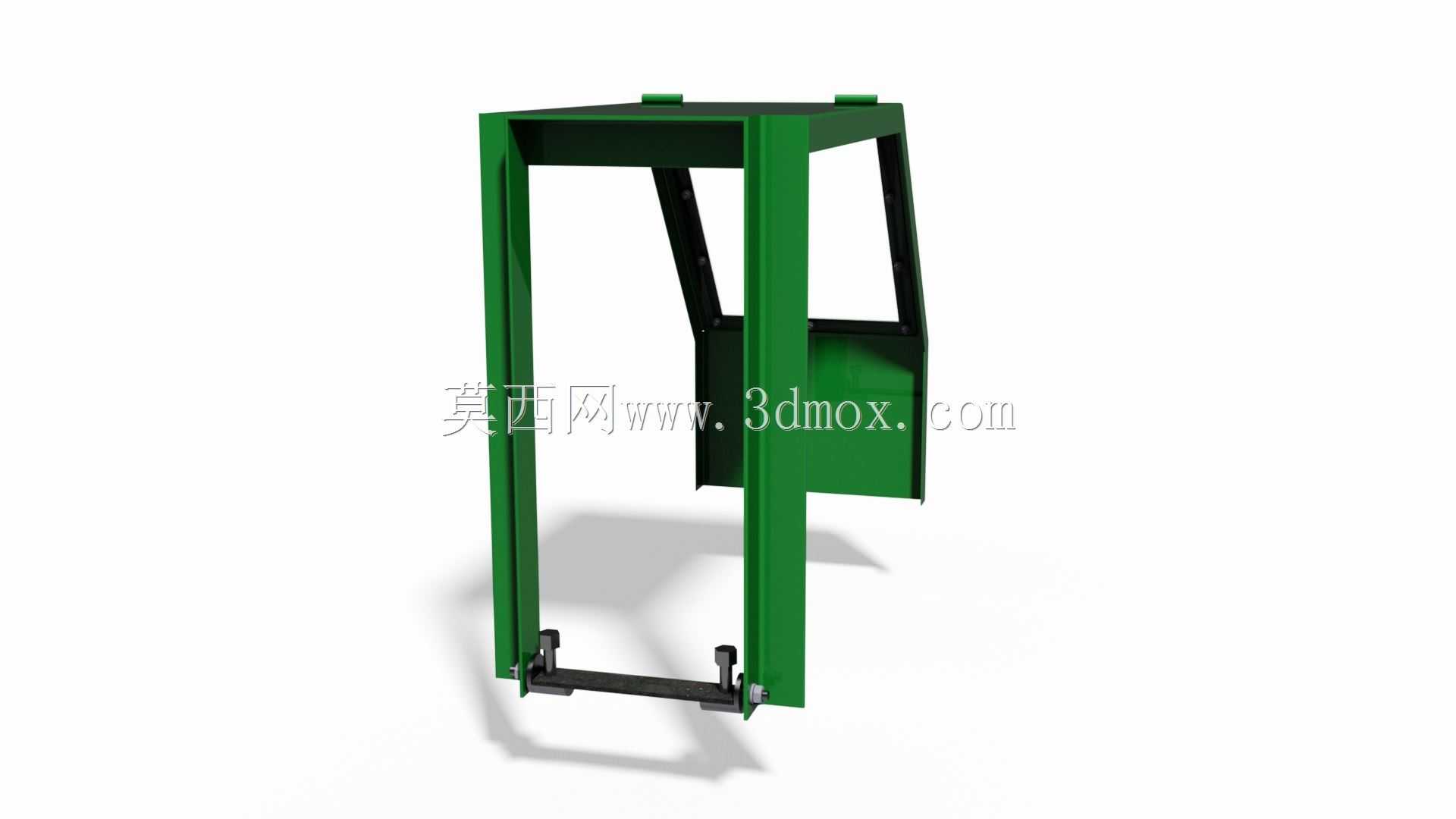

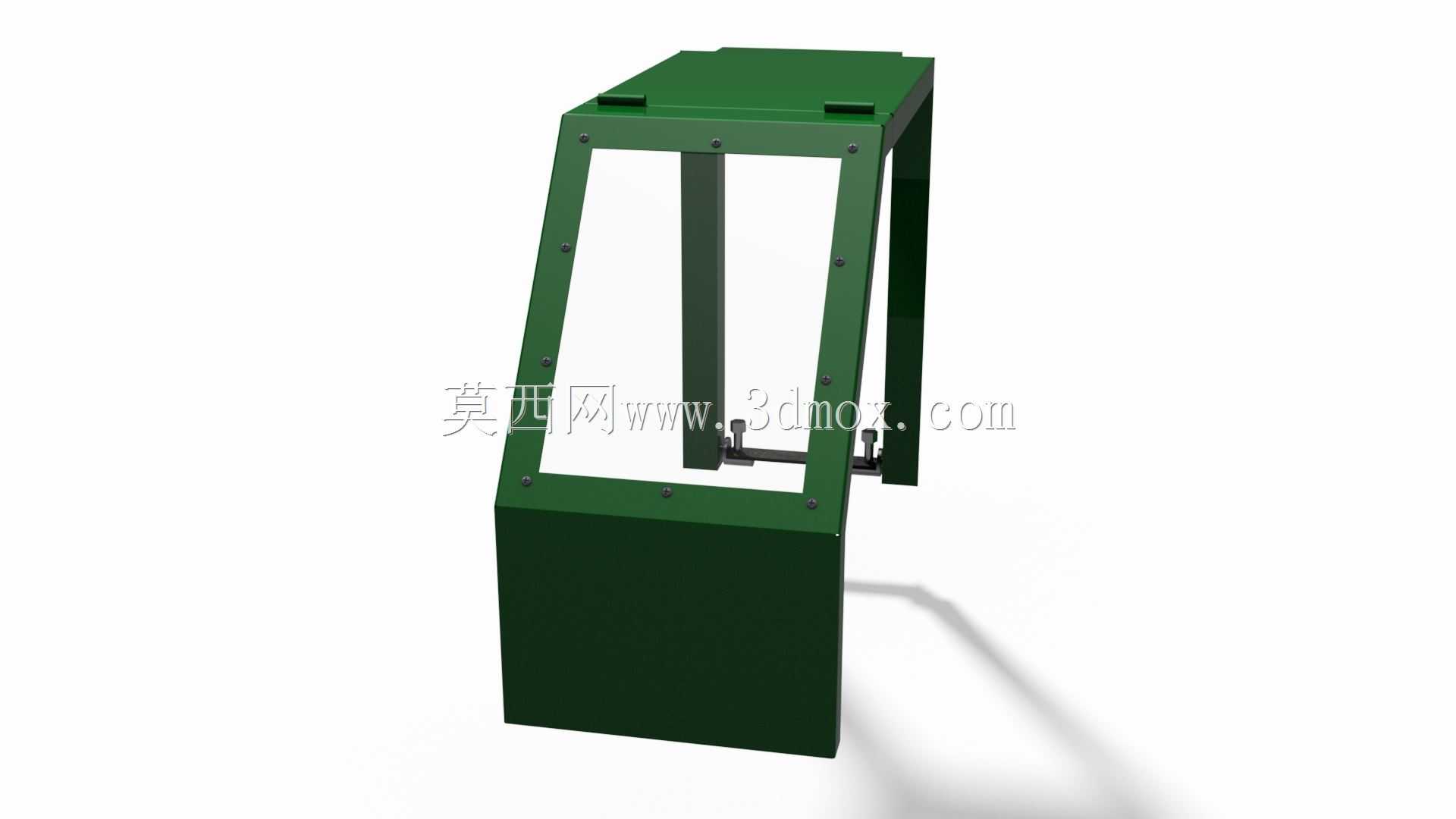

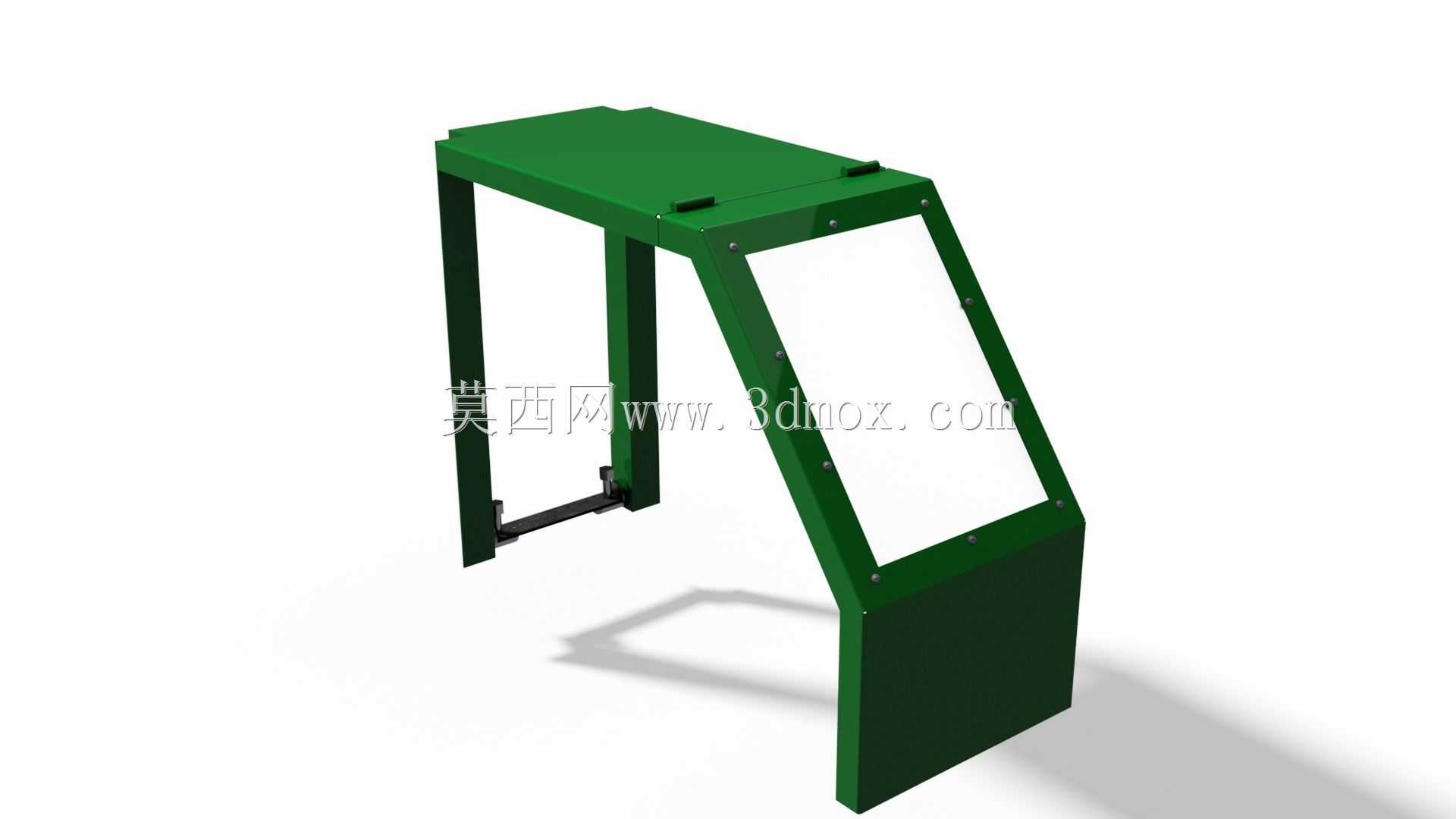

这款防护结构是为车床IK625量身设计的配套安全部件，在普通卧式车床的加工作业场景里，这类防护装置是车间安全生产配置中不可缺少的一环。日常车削作业时，高速旋转的工件会持续带出带状切屑，切削过程中飞溅的高温切屑很容易烫伤操作人员，同时切削液的飞溅也会污染作业区域地面，增加滑倒风险，部分脆性材料加工时崩出的碎渣还可能击伤操作人员眼部，这款防护屏正是针对这些实际作业风险设计的。从结构设计来看，整体采用框架式钣金焊接结构，主体框架使用等边角钢拼焊保证整体刚性，外覆钣金蒙皮做封闭处理，正面预留透明观察窗口，窗口四周通过螺栓压条固定透明防护板，既不影响操作人员观察刀尖切削状态，又能完全阻隔切屑与切削液的飞溅路径。设计时充分考虑了车床的操作边界，整体安装位置贴合车床主轴箱侧的床身轮廓，下部的封闭腔体刚好覆盖卡盘旋转区域的下部空间，不会干涉卡盘的装拆操作，也不会影响刀架的纵向、横向进给行程，操作人员站在操作位伸手即可穿过防护屏下方的操作间隙完成工件装夹、换刀等常规操作，不需要频繁拆装防护结构。防护屏的上部框架做了向后倾斜的角度设计，这个角度是结合操作人员站立时的视线高度反复调整的，站立操作时视线刚好垂直穿过观察窗中心区域，长时间观察切削状态也不会产生视觉疲劳。框架上预留的安装孔位完全匹配IK625车床床身原有安装螺孔，不需要对床身做二次打孔改造，安装时直接通过螺栓紧固即可，后期维护拆卸也十分方便。侧面的支撑立柱做了加厚处理，避免长期受切屑高温烘烤产生变形，下部封闭区域的钣金做了向内的折边处理，飞溅的切削液碰到内壁后会顺着折边回流到车床的接液盘内，不会流到车间地面。观察窗的压条设计为可快速拆卸结构，当透明防护板被切屑刮花影响观察视线时，只需要拧下压条螺栓即可快速更换防护板，不需要整体拆解防护框架。整体结构没有多余的突出部件，所有焊接位置都做了打磨倒角处理，避免安装和使用过程中划伤操作人员，外表面的涂装采用机床常用的锤纹绿漆，和原有车床外观保持一致，同时漆面耐油污、耐切削液腐蚀，长期使用也不会出现起皮脱落的问题。在实际车间应用中，这类防护结构除了安全防护作用外，还能有效降低切削过程中产生的噪音扩散，改善作业区域的噪音环境，同时阻挡切屑四处飞溅，减少车间日常清扫的工作量。
