3D打印镜面与缝纫机铰链修复固定件

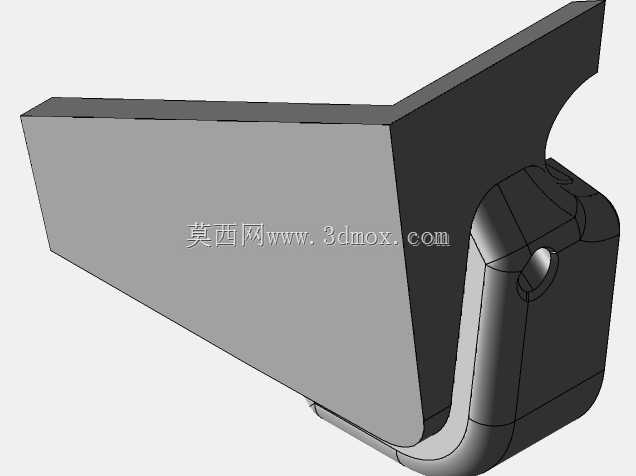

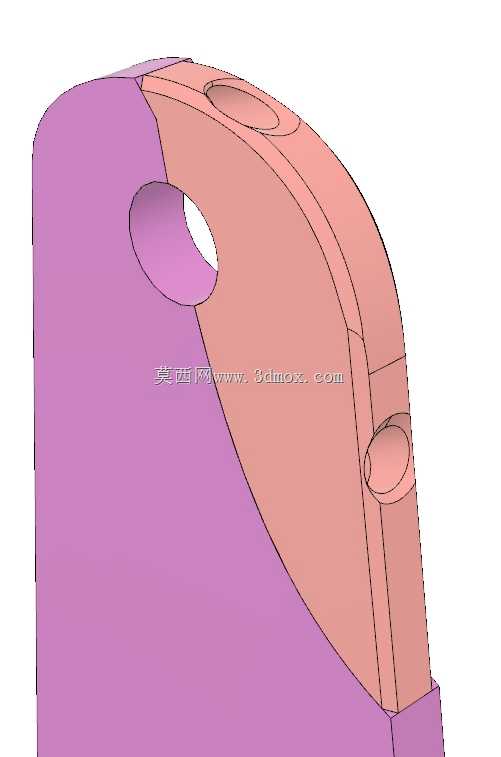

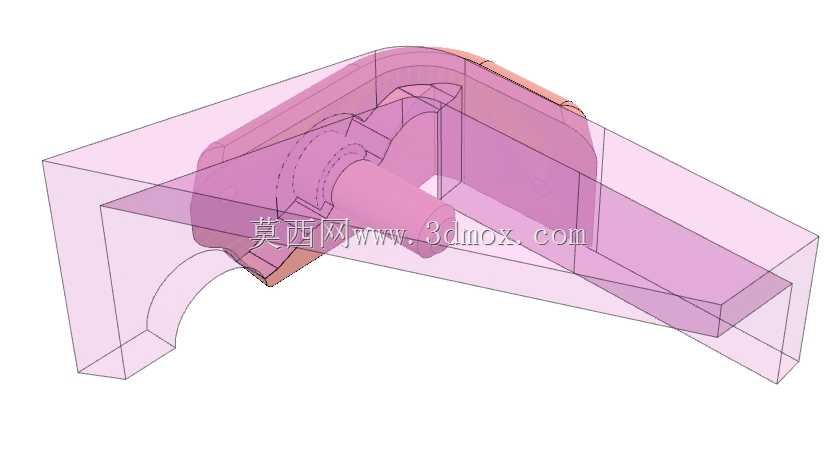

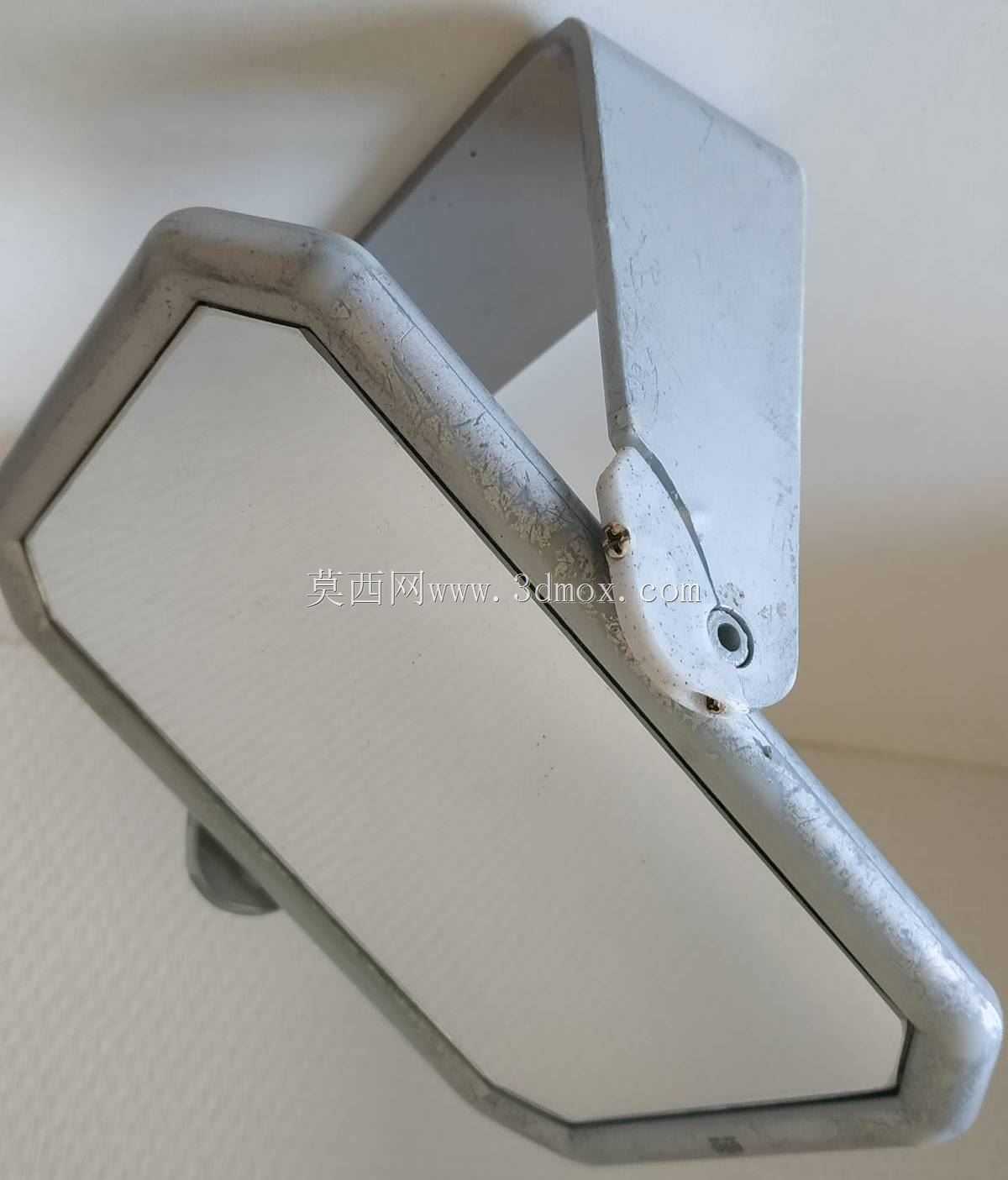

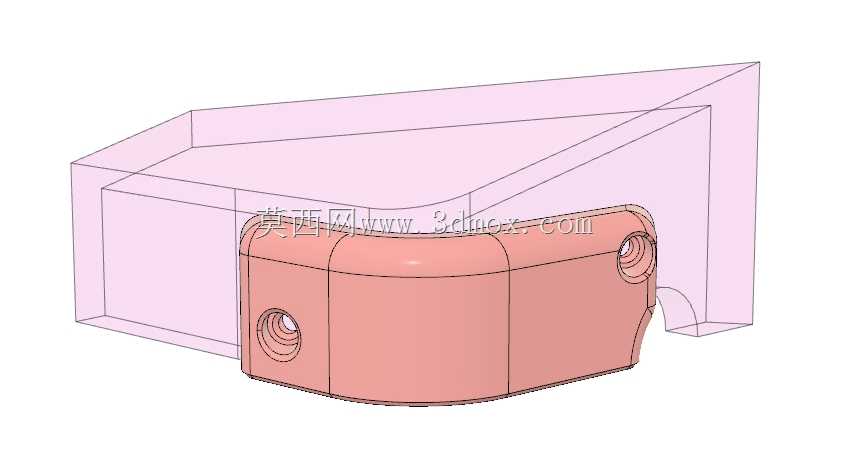

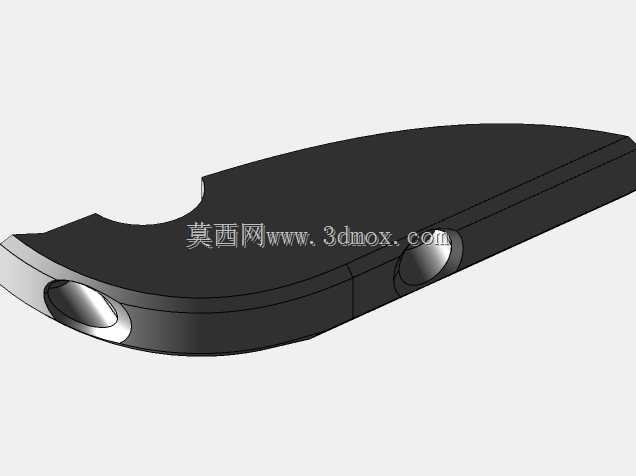

日常运维场景中，小型五金铰链的断裂失效是高频出现的问题，比如化妆镜、便携梳妆镜的镜面开合铰链，还有家用老式缝纫机的台板翻盖铰链，这类零件多为锌合金压铸成型，长期受开合交变应力、意外磕碰后很容易出现根部断裂，原厂配件往往难以单独采购，整体更换整个镜面或者台板组件成本偏高，用胶水粘接的修复方式抗剪切力差，反复开合几次就会再次脱落，完全达不到日常使用的强度要求。这款3D打印的铰链固定件，就是针对这类小尺寸铰链断裂场景做的替代修复结构，不需要完全复刻原损坏零件的复杂外形，而是通过结构包覆+螺钉锁附的方式实现可靠固定。针对镜面铰链的修复场景，固定件的贴合面做了微弧处理，能完全贴附镜面边框的圆弧过渡区域，安装时不需要对原有镜面边框做大面积打磨，只需要在原铰链残留的基座位置钻两个直径1.2mm的导向孔，用M1.4的自攻螺钉就能把固定件锁在原基座上，固定件的铰接端预留了标准销钉孔位，和原镜面的活动页片销钉完全匹配，安装后开合阻尼和原厂状态一致，不会出现松旷或者卡滞的问题。针对缝纫机台板的角位铰链，固定件做了L型折弯的加强结构，因为这个位置的铰链不仅要承受台板翻盖的重量，还要承受缝纫作业时的振动载荷，原结构的销钉孔位容易出现应力开裂，这款固定件在销钉孔周边做了2mm的加厚凸台，同时在折弯处做了R3的圆角过渡，避免应力集中，安装时除了正面的两颗锁附螺钉，在侧边还预留了一个横向的锁附孔，能从侧面拧入螺钉拉住原台板的木质基材，比原结构的单点固定强度提升40%以上，就算频繁翻盖台板也不会出现松动。整个固定件的安装边界控制得非常紧凑，镜面款固定件的最大外轮廓尺寸不超过35mm*20mm，安装后完全隐藏在镜面边框的内侧，不会影响镜面的外观；缝纫机款固定件的折弯边厚度控制在2.5mm，安装后不会突出台板的平面，台板翻盖闭合时不会出现干涉。设计时特意放弃了胶水粘接的方案，全部采用机械锁附的结构，就算后期固定件出现磨损，只需要拧下螺钉就能更换新的固定件，不需要对原有设备做二次破坏，不管是个人用户在家做小物件修复，还是维修门店做批量的小五金维修，都能快速完成安装，不需要复杂的工装夹具，只需要一把小手钻和十字螺丝刀就能完成全部操作，修复后的结构抗反复开合次数能达到万次以上，完全满足日常使用的强度要求。
