空调通风管路转接适配连接构件

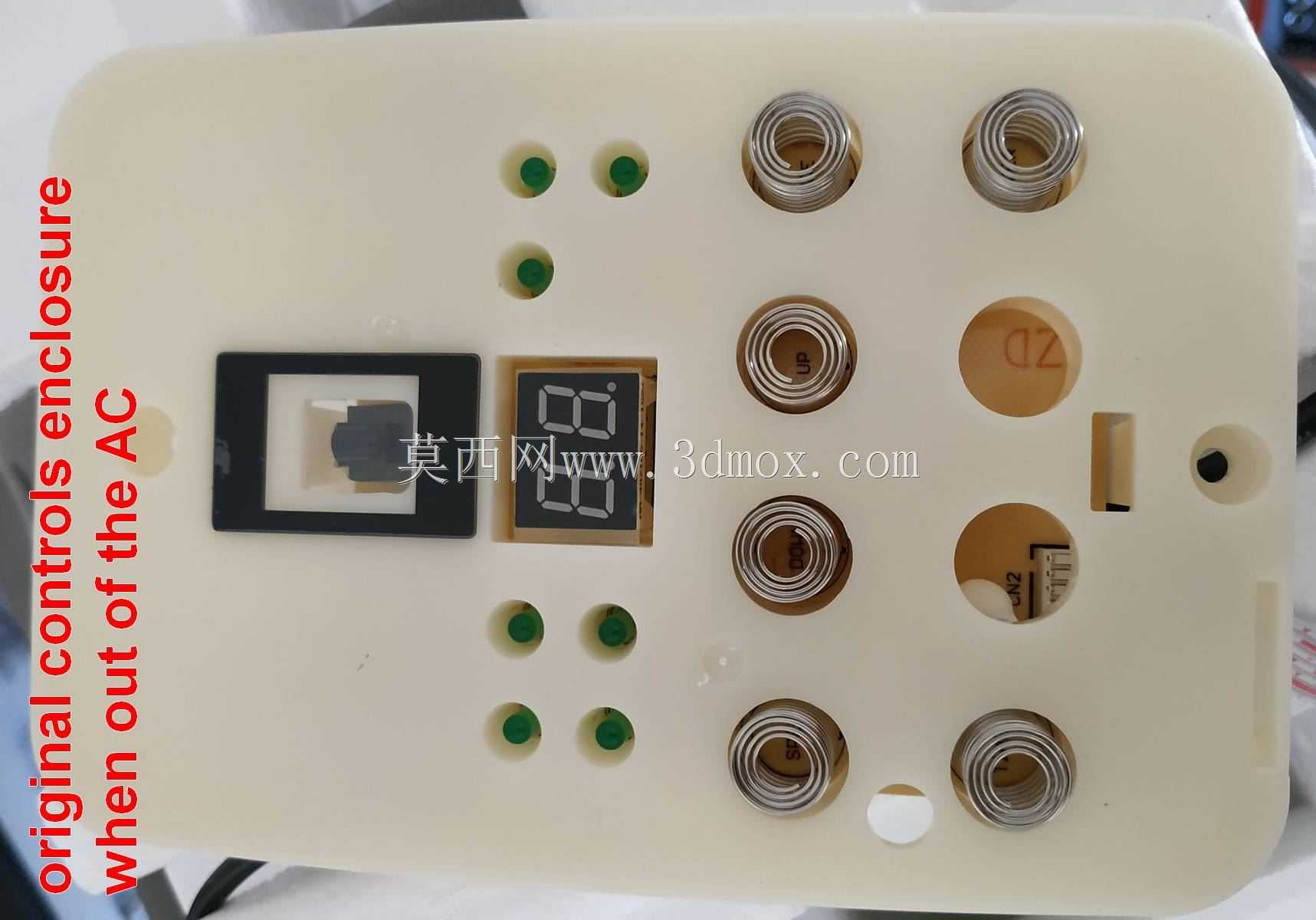

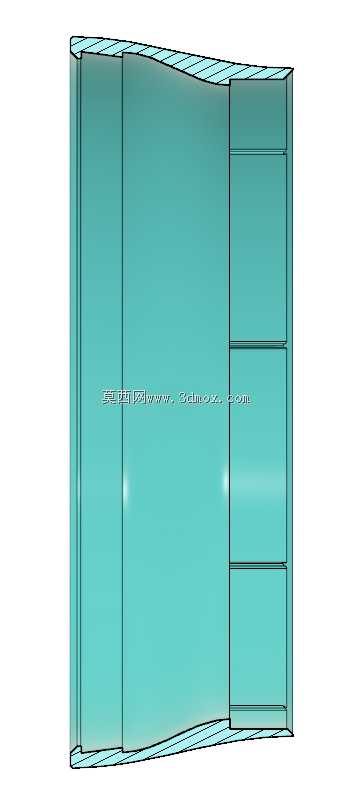

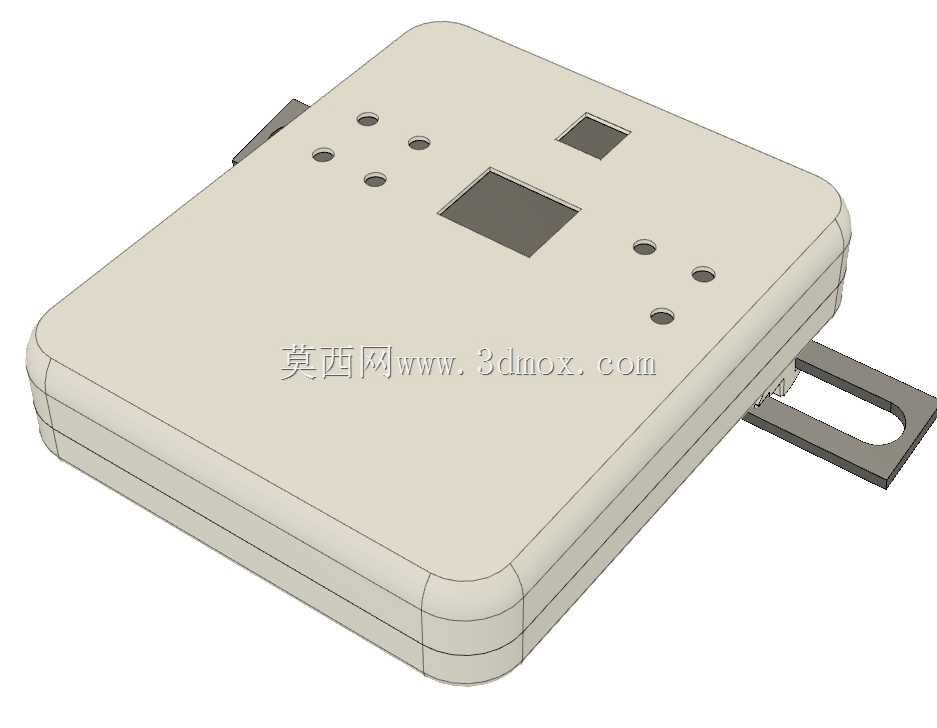

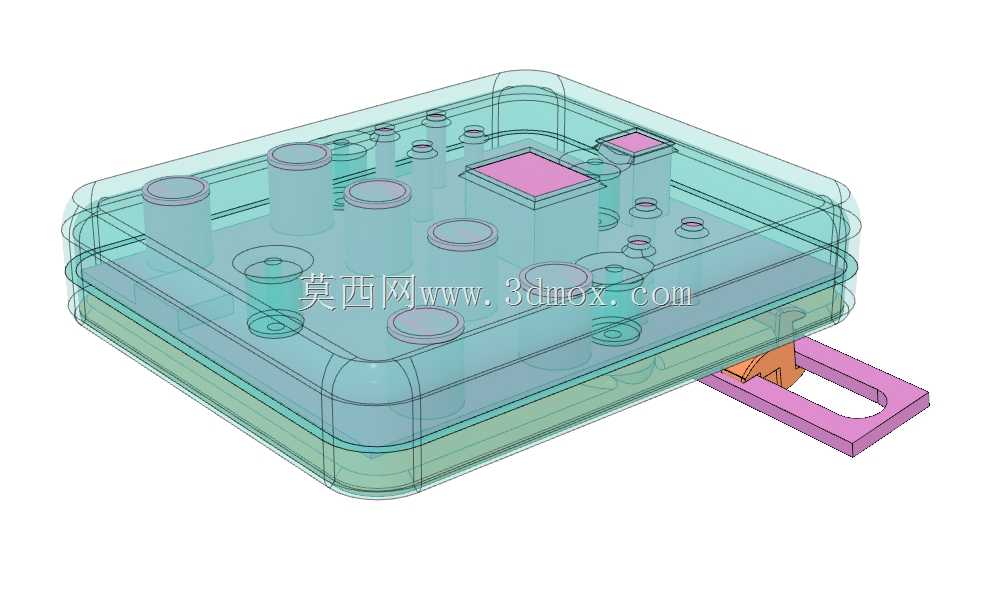

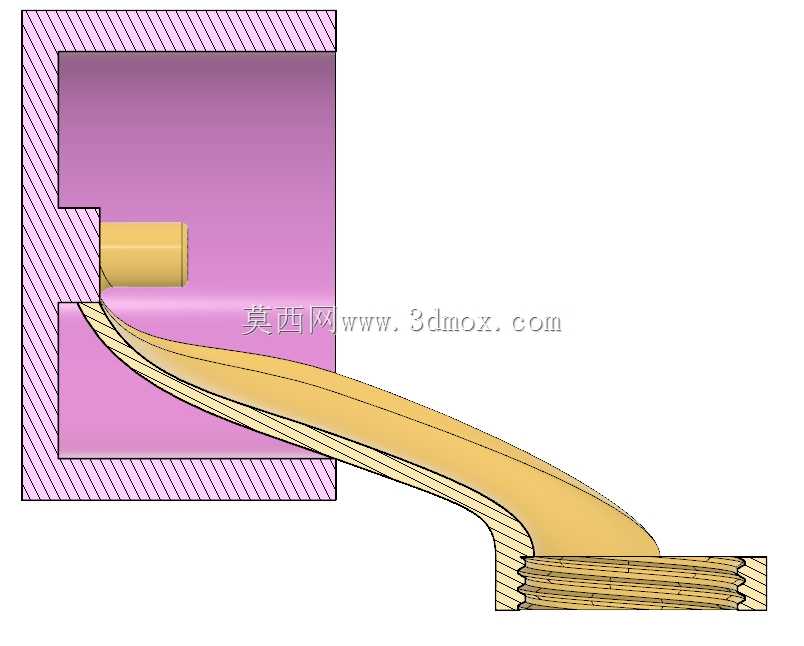

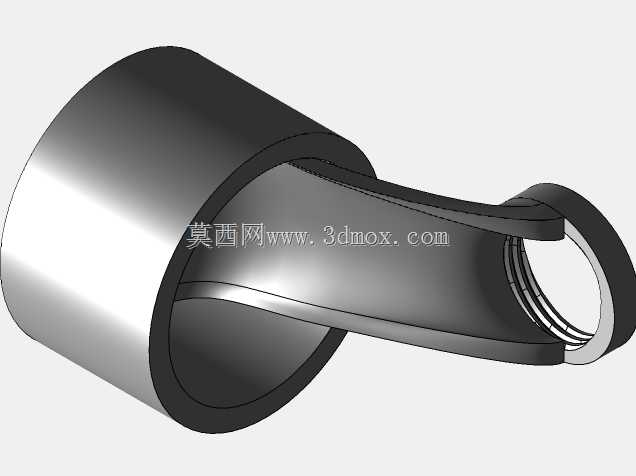

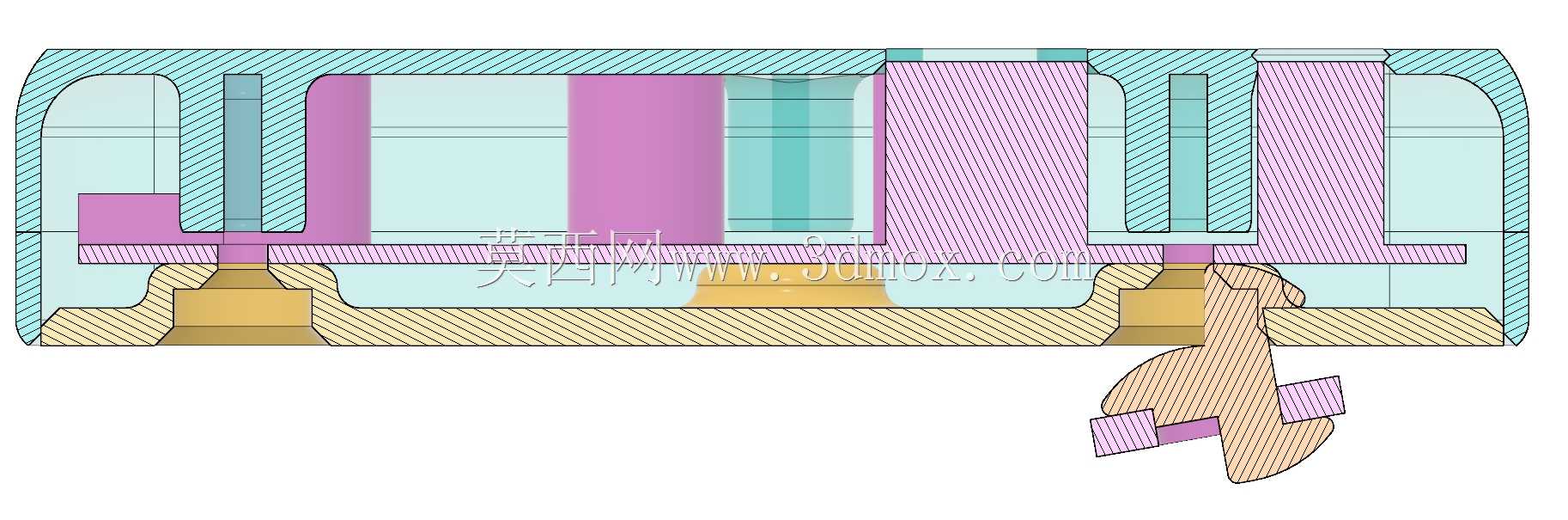

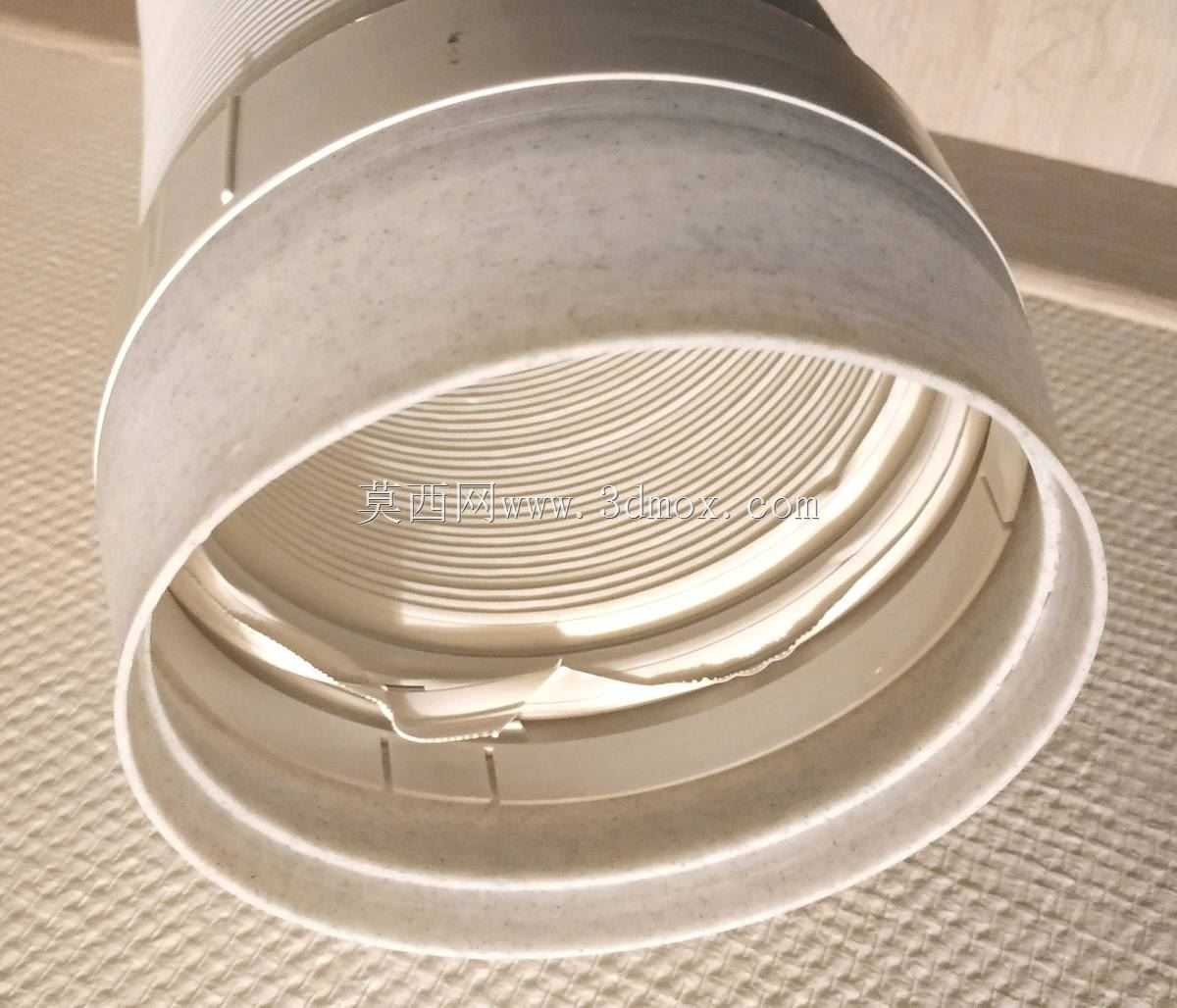

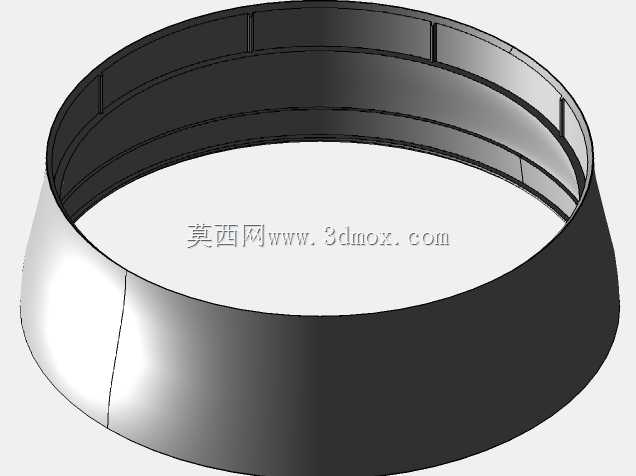

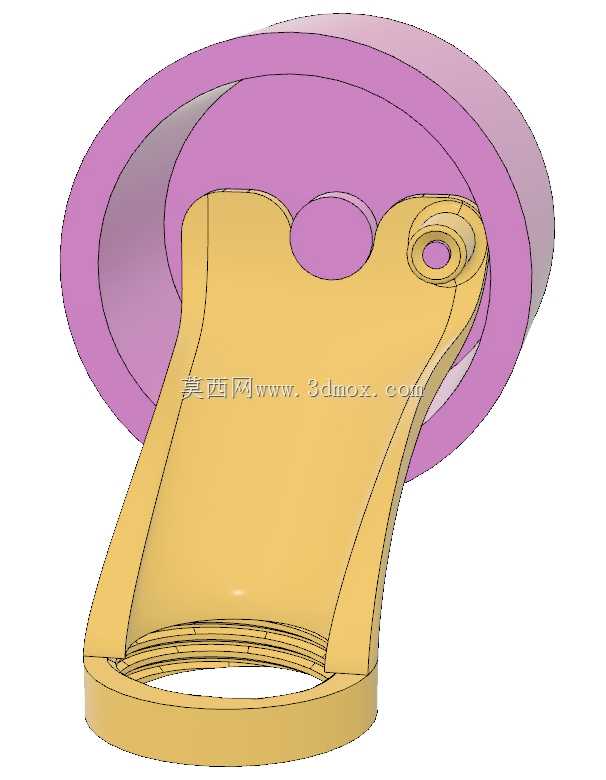

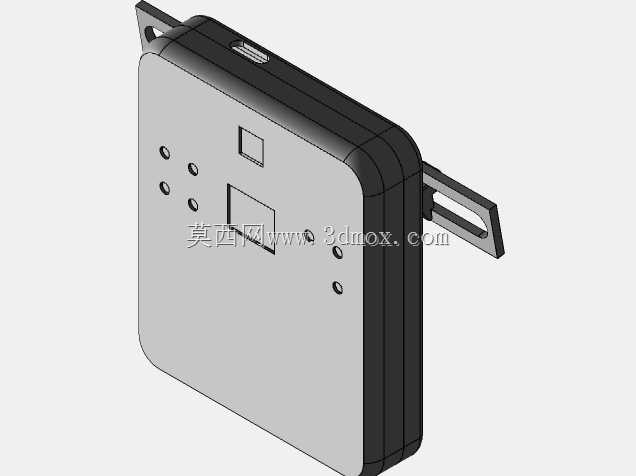

在民用住宅空调安装、小型空间通风改造的现场作业中，经常会遇到标准管路与现场预留接口尺寸不匹配的问题，这类适配构件就是为解决这类现场安装痛点设计的。这款转接构件一端适配140mm规格的空调通风软管，另一端对接135mm规格的房屋通风带接口，两端的尺寸公差经过反复校核，安装时不需要额外裁剪软管或者扩孔，直接套入后配合常规喉箍就能完成密封固定，能避免软管弯折、漏风的问题，保障通风管路的送风效率。设计时特意考虑了高位安装的场景，常规空调的控制装置原本设置在设备顶部，但很多小户型或者吊顶空间有限的场景下，空调设备需要贴近天花板安装，原有的控制外壳安装位会被吊顶结构遮挡，因此这款适配构件预留了外部控制外壳的连接挂点，可通过配套挂钩直接将外壳连接到AC3规格的进气格栅上，不需要额外在吊顶上打孔固定支架，减少对顶面装饰层的破坏。针对空调运行产生的冷凝水排放问题，这款构件还集成了除湿储液罐的连接接口，接口采用标准40mm塑料瓶螺纹规格，日常使用中可以直接对接常规的塑料导流软管，将冷凝水直接引导至接水桶内，解决了空调旁无预留排水位、安装空间不足无法布置常规排水管路的问题。构件整体采用环形嵌套结构，内壁做了顺滑过渡处理，不会因为管路变径产生突兀的风阻，减少通风时的气流噪音，外壁的加强筋结构兼顾了结构强度与轻量化需求，安装后不会因为软管长期拉扯产生形变开裂。安装边界上，构件整体轴向长度控制在较短范围内，不会过多占用吊顶内的有限空间，两端的连接段都做了防滑纹路处理，套入软管后能增大接触面摩擦力，避免长期使用后软管滑脱，所有转角位置都做了圆角处理，安装时不会划伤施工人员，也不会割破软管壁造成漏风漏水问题。在实际现场测试中，这款构件适配绝大多数家用分体式空调的通风软管规格，不需要额外定制变径接头，能大幅缩短现场安装的调整时间，尤其适合吊顶内操作空间狭小、管路排布紧凑的改造场景，不需要改动原有通风管路的走向，直接串接在两段管路之间即可完成适配，降低现场施工的改造成本。
