垂直板装电池充电器夹持固定支架

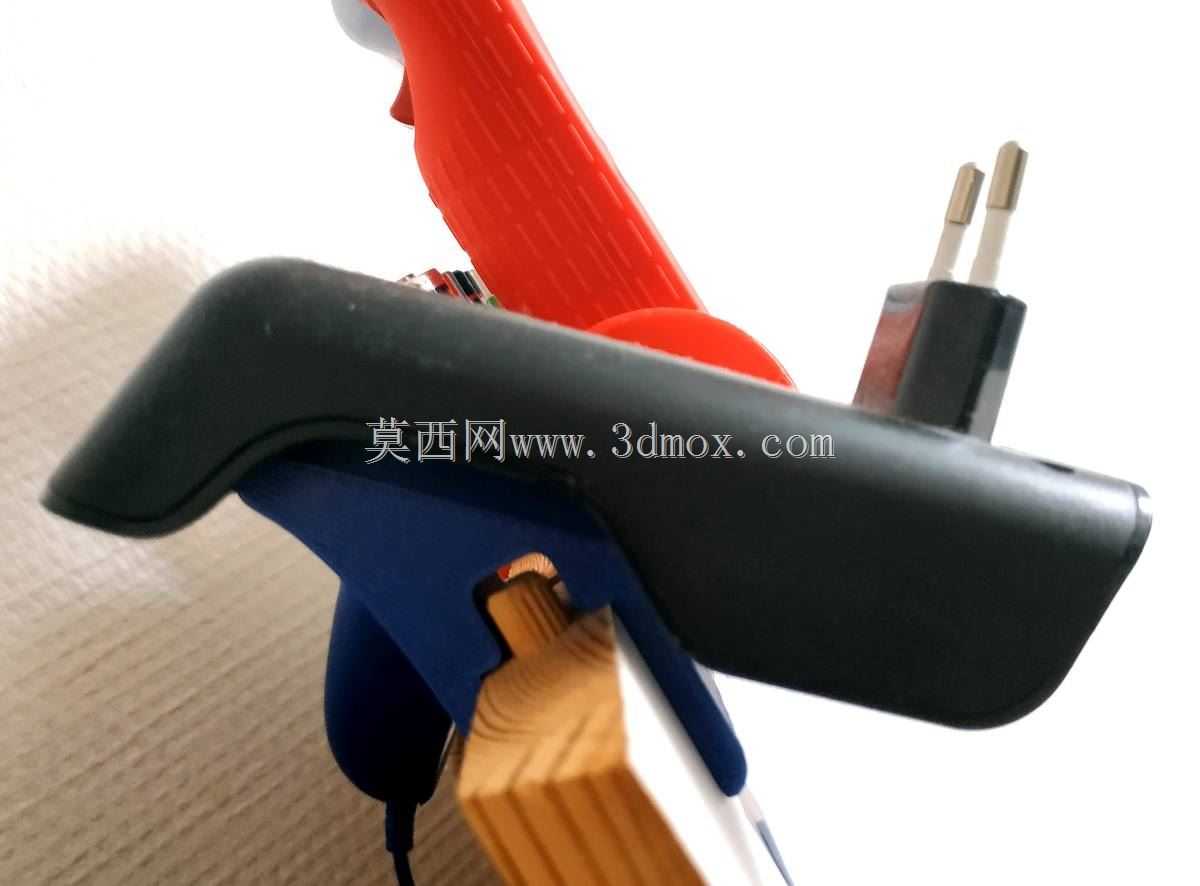

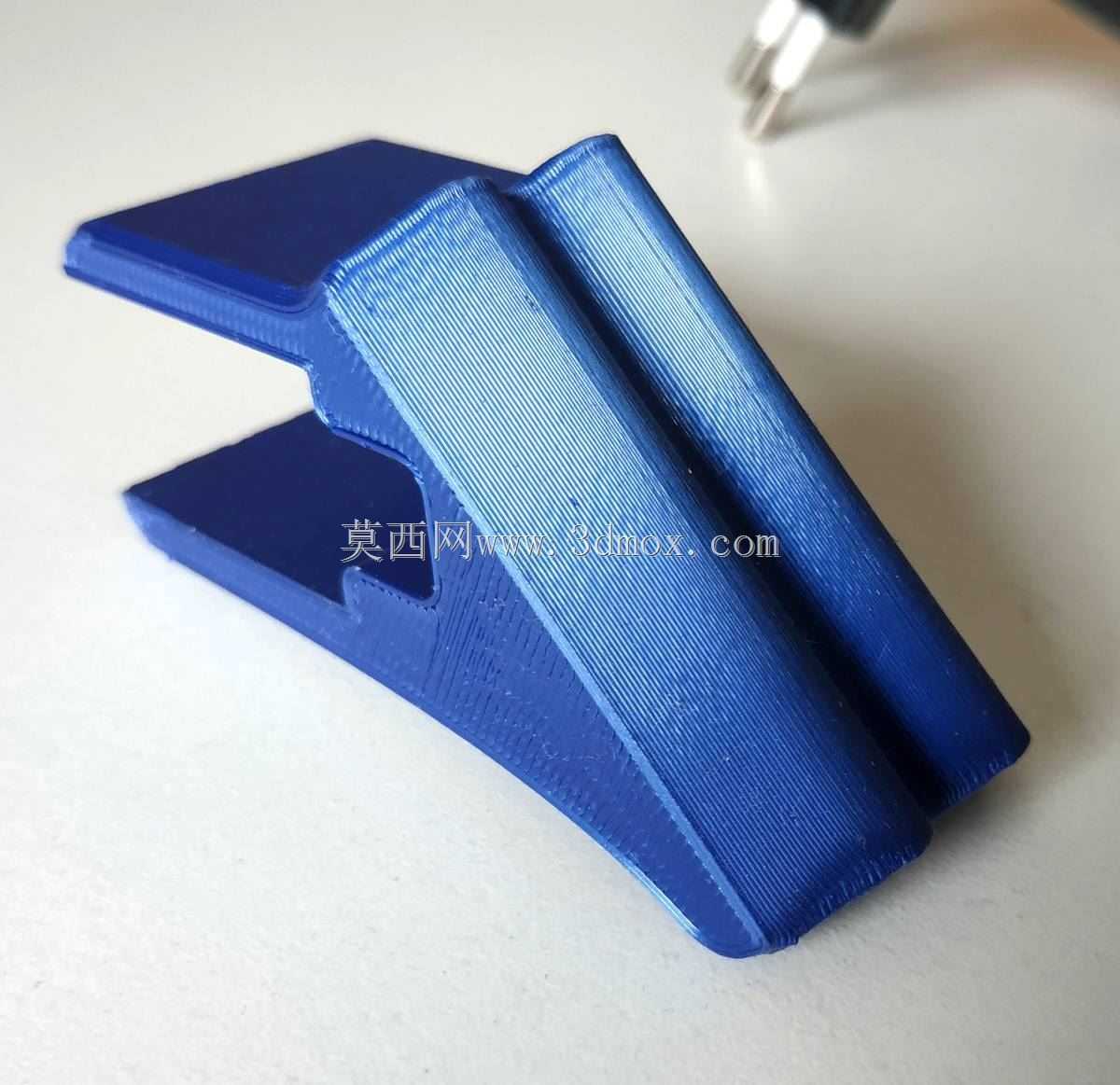

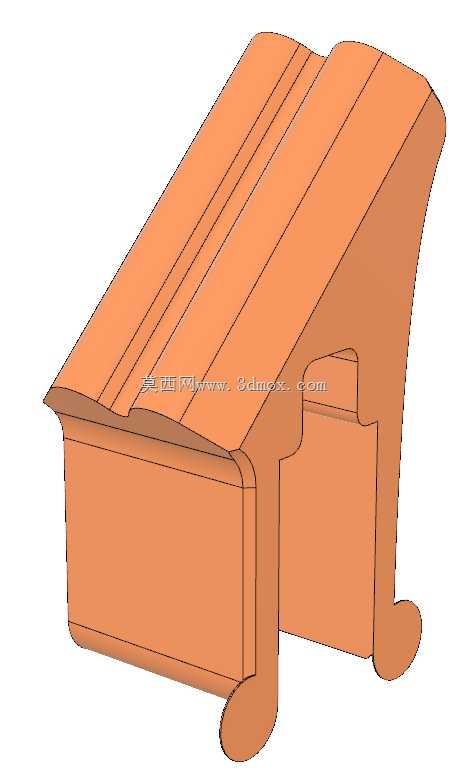

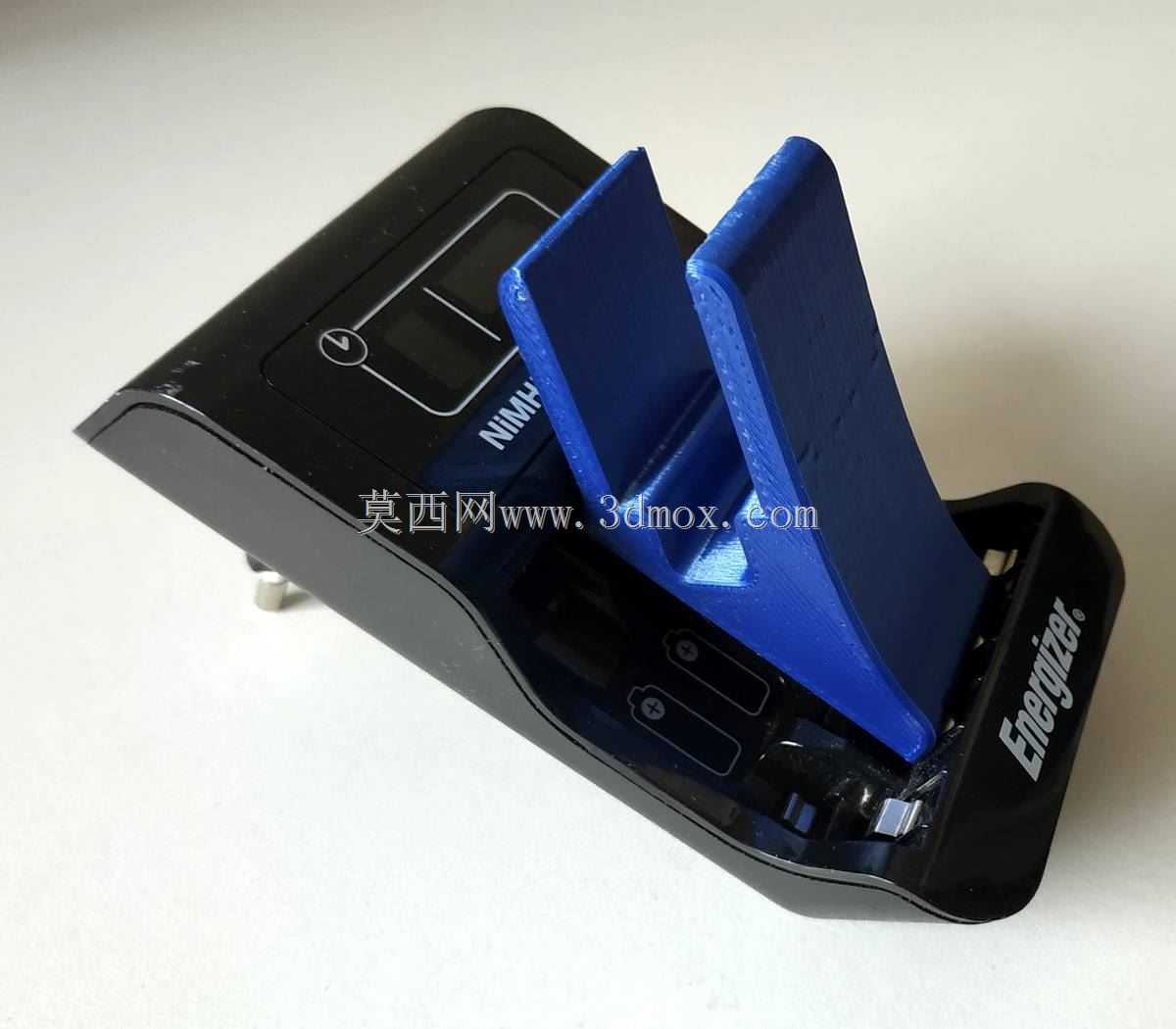

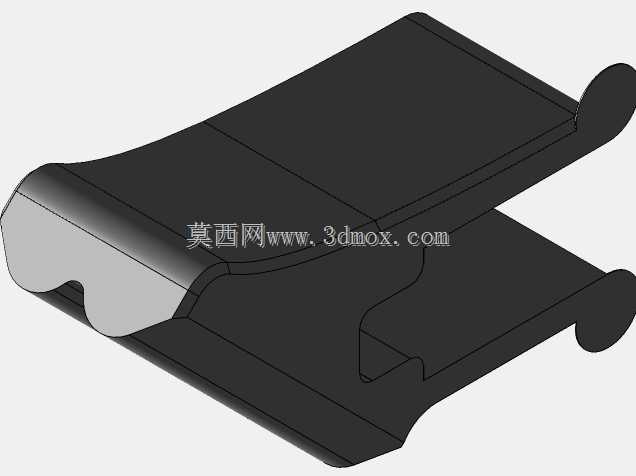

这款垂直板装的充电器固定支架，主要面向无预留水平置物空间的垂直立面安装场景，比如桌面侧边突出的实木竖板、工位隔断立板、墙面窄边条这类无法直接平放充电器的安装面，解决小空间内充电设备无处放置、线材拉扯杂乱的实际问题。从功能设计上看，支架采用单侧卡合加弹性抵紧的固定逻辑，不需要额外螺丝、粘胶等辅助紧固件，安装时先将带电池触点的充电器一侧靠在支架的定位挡边上，向下轻推即可让另一侧的卡爪借助充电器自带的电池固定弹簧实现卡紧锁止，整个安装过程不需要额外工具，拆卸时只需轻抬卡爪即可取下充电器，日常取放十分便捷。设计阶段充分考虑了3D打印制造的工艺特性，整体结构做了最小材料用量优化，主体支撑结构采用等厚薄壁设计，打印时不需要额外添加支撑结构，即便是使用0%填充的打印参数也能保证足够的结构强度，仅在支腿末端的接触位置预留了垫片安装位，打印后加装两个薄垫片即可抵消打印翘曲带来的安装间隙，保证支架与垂直板面贴合平整，不会出现晃动歪斜的问题。从安装边界来看，支架的卡合尺寸适配常规欧规两脚插墙式充电器的外形轮廓，夹持范围覆盖市面常见的小型电池充电器外壳尺寸，安装时仅需要垂直板的厚度在15-25mm区间即可稳定卡装，支架整体向外伸出的长度控制在80mm以内，不会过多占用立面外侧的活动空间，避免过往人员磕碰。实际使用中，支架除了固定充电器之外，还能顺带承托充电状态下的电池本体，避免电池悬空拉扯充电器插脚导致接触不良，同时将充电位置固定在垂直板侧方，能够有效释放桌面的水平操作空间，尤其适合手工操作台、小型维修工位这类水平空间紧张、垂直立面有富余的作业场景。结构上没有多余的装饰性特征，所有曲面和转角都做了R2以上的圆角过渡，既避免3D打印过程中出现应力集中导致的层间开裂，也能防止取放充电器时尖锐边角划伤手部，支腿部分的受力角度经过反复调整，在充电器和电池满载的状态下，支架根部的弯曲应力控制在PLA耗材的许用应力范围内，长期使用不会出现永久变形。
