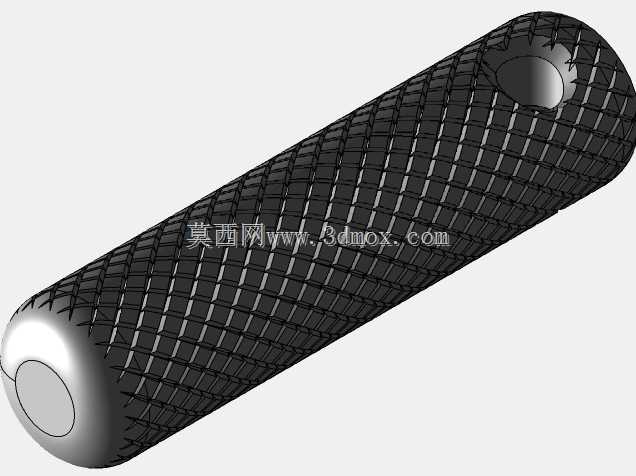

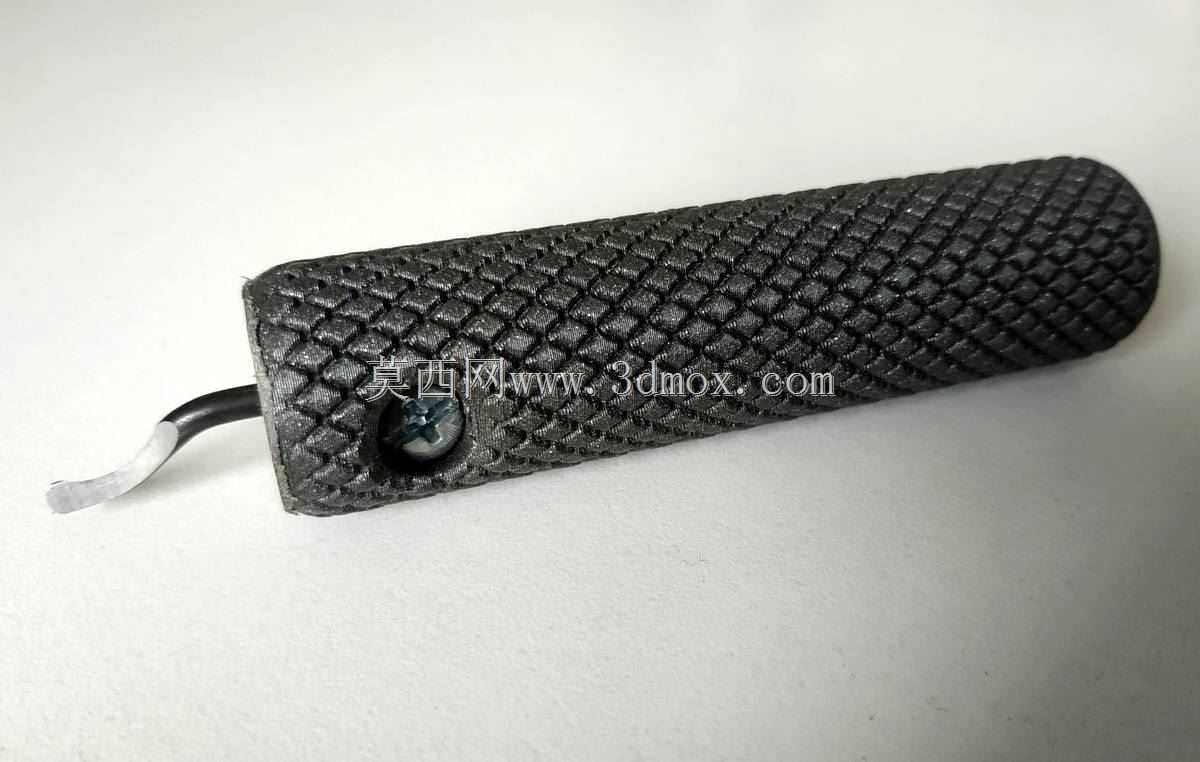

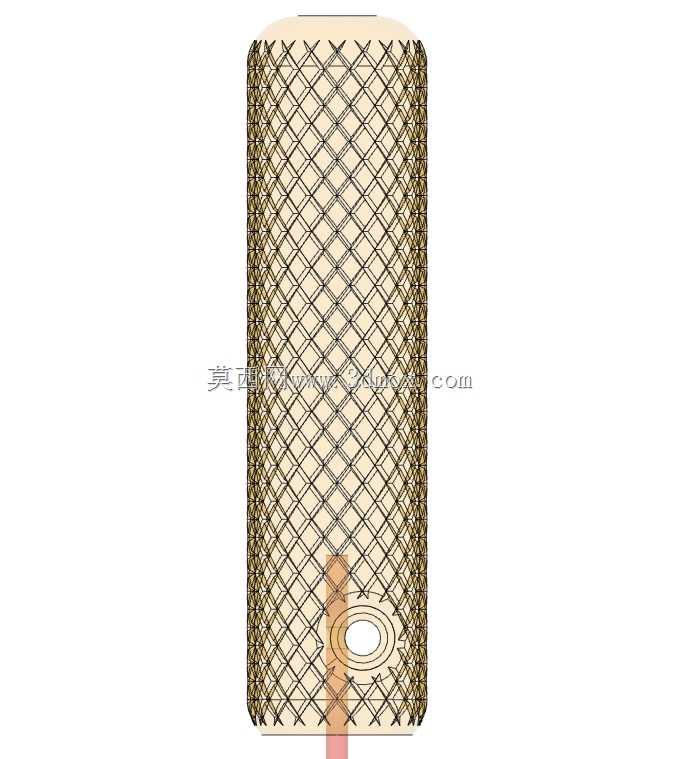

带菱形防滑纹理的手用去毛刺刀柄结构

在机械加工、钣金加工、3D打印后处理以及各类零部件修边工序中，工件边缘残留的飞边、毛刺是影响装配精度、外观质量甚至使用安全的常见问题，手用去毛刺工具作为一线操作工人最常使用的便携修边器具，其刀柄的握持手感、刀具固定可靠性直接影响作业效率与操作疲劳度。这款去毛刺刀柄在设计时优先考虑了长时间手持作业的人机工程需求，手柄主体采用大尺寸握持结构，整体长度适配成年人手掌自然握持的跨度，直径控制在单手握持时手指可完全环握的范围，避免过细导致握持发力时硌手，也不会因过粗造成手指无法有效施力。手柄表面设计的菱形网格纹理，并非单纯的外观装饰，每一处菱形凸起的棱边都经过圆角过渡处理，既可以在手掌出汗或者沾染少量切削液、油污时，增加手掌与手柄表面的摩擦力，防止施力刮除毛刺时工具打滑，又不会因为纹理棱角过于尖锐，长时间握持后磨伤手掌皮肤。刀具固定结构采用标准M5规格的紧固件配合，安装时仅需要将去毛刺刀杆插入手柄端部的安装孔内，拧入短M5螺钉即可将刀杆牢牢压紧，配套的M5螺母嵌入手柄预设的安装槽内，不会在拧动螺钉时跟转，日常更换不同规格的去毛刺刀片时，不需要额外的辅助工具固定螺母，单手即可完成刀片更换操作，适配市面上绝大多数通用规格的手用去毛刺刀头，不需要单独定制专用配件。整个刀柄为一体化结构设计，没有额外的支架类分体部件，结构强度足够承受修边作业时的侧向刮削力，不会在用力去除较硬材质毛刺时出现手柄断裂或者连接松动的问题。端部的刀杆伸出长度经过合理控制，既保证刀头有足够的避让空间，可以伸入工件的窄槽、内孔边缘等位置处理隐蔽部位的毛刺，又不会因为伸出过长导致作业时刀杆晃动，影响修边精度。手柄尾部做了圆弧收边处理，在手掌抵住尾部发力时，不会出现局部应力集中硌痛掌心的情况，整体重量控制在合理区间，长时间单手持握进行连续修边作业，也不会造成明显的手臂酸胀感，适合车间批量修边、装配现场工件修整、模型制作后处理等多场景使用。
