家用冰箱背部通风防护栅格结构

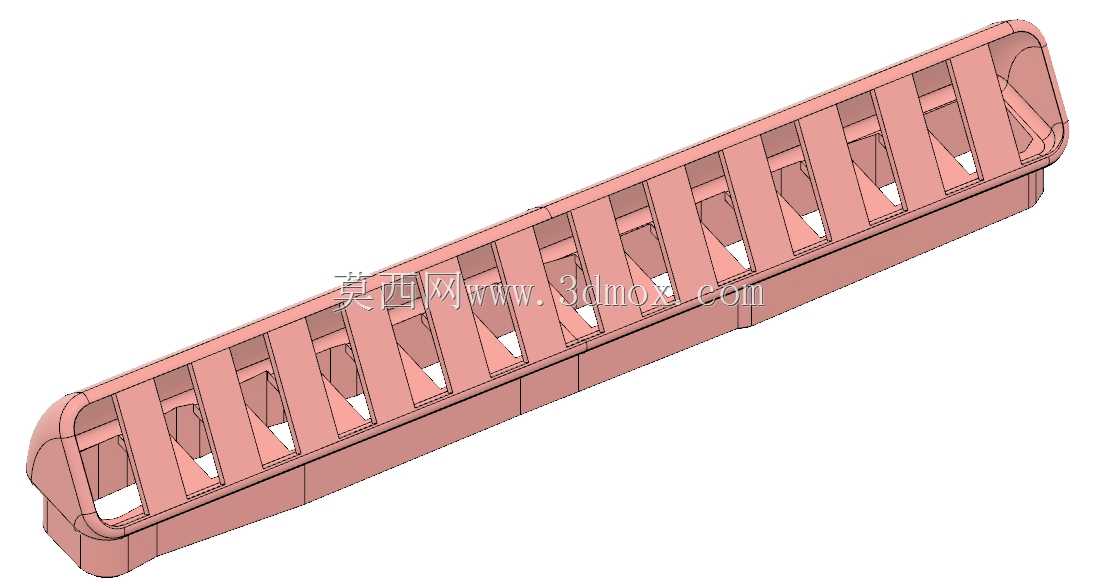

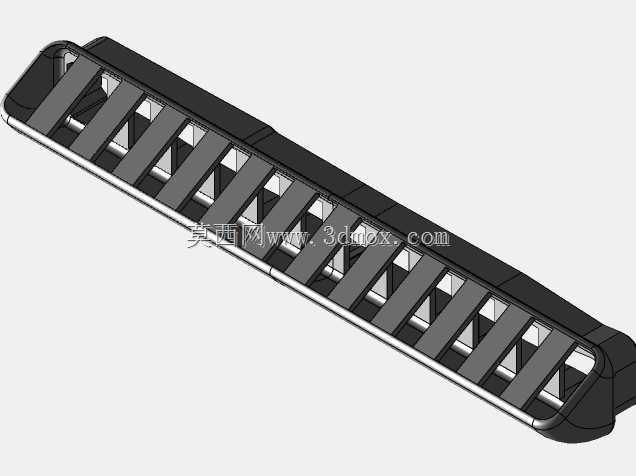

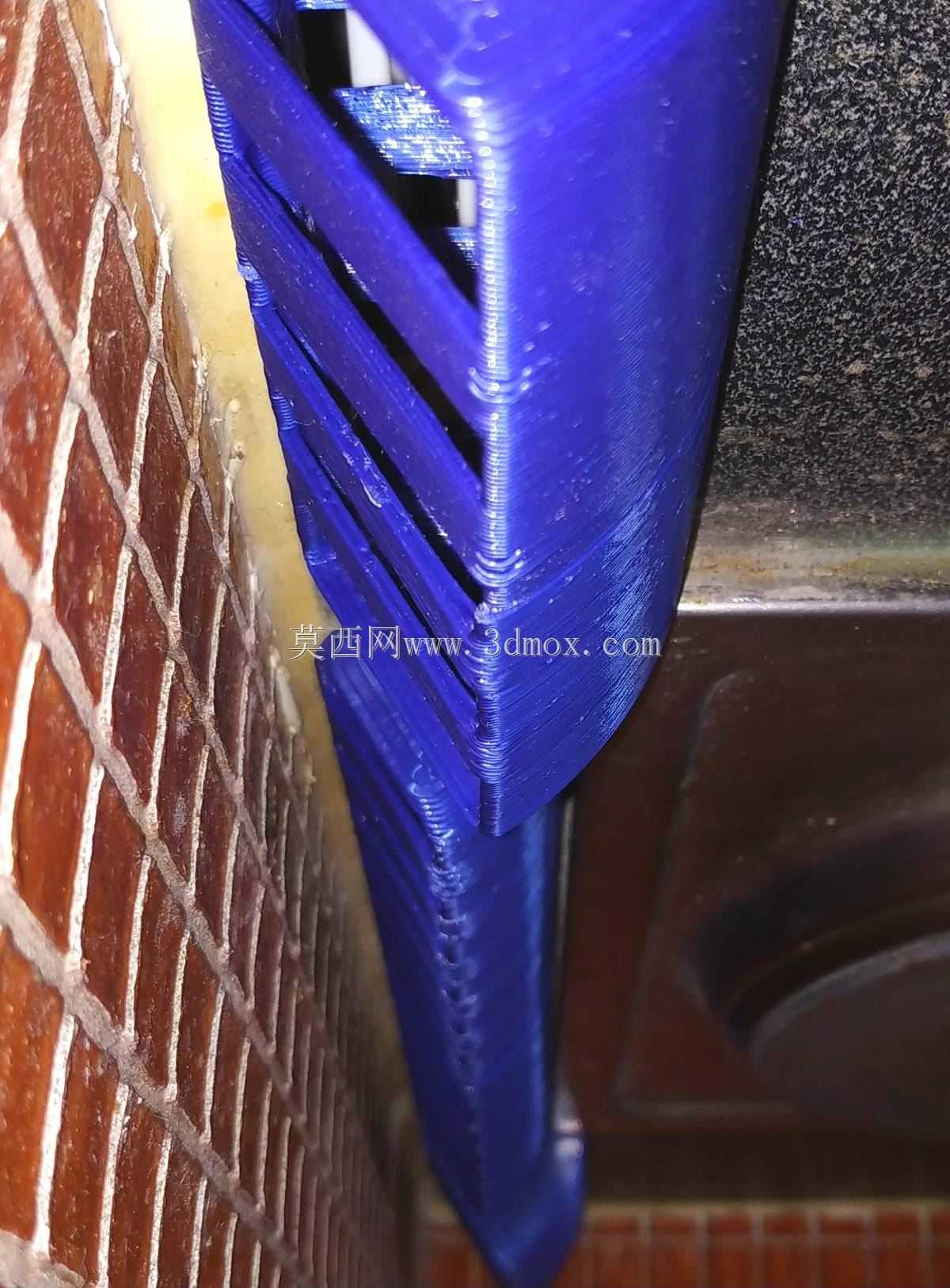

这款通风栅结构主要适配家用冰箱背部的通风口位置，核心作用是在保障冰箱背部散热通风效率的前提下，阻挡厨房环境中的烹饪飞溅油污、浮尘进入冰箱内部风道，避免长期积尘影响冷凝器换热效率，同时也能避免小体积杂物意外卡入通风口干扰内部风机运行。从结构设计来看，整体采用长条形窄幅造型，适配冰箱背部靠近墙体的狭窄安装空间，安装边界贴合冰箱背部钣金的预留开口，无需额外改动原有箱体结构即可完成装配。栅格部分采用斜向肋条交替排布的设计，顶部与底部的肋条错位设置，在保证通风通流面积的同时，能从多个角度阻挡直向飞溅的油污与灰尘，斜向导风结构还能对进出风道的气流起到梳理作用，减少气流穿过栅格时产生的紊流异音。设计阶段充分考虑了小批量试制的加工可行性，采用适合熔融沉积成型的结构逻辑，整体壁厚均匀，肋条连接位置做了均匀的圆角过渡，避免打印或注塑生产时出现应力集中导致的变形问题，打印生产时每层仅需单周长路径即可完成成型，无需额外添加支撑结构，在冷却条件充足的情况下可实现30mm跨度的悬空结构成型，大幅降低生产过程中的材料损耗与后处理工作量。考虑到冰箱背部通常紧邻厨房灶具区域，日常烹饪产生的油烟、蒸汽容易扩散到冰箱背部位置，栅格的肋条间距经过反复校核，既不会因为间距过小导致通风阻力上升影响散热效率，也不会因为间距过大失去挡尘挡油的作用，同时栅格表面做了微弧过渡处理，日常清洁时可以直接用抹布擦拭表面附着的油污，不会出现清洁死角。整体结构没有多余的冗余设计，所有加强肋都设置在非外观面的内侧，外侧保持平整顺滑，既保证了整体结构强度，安装后也不会突出冰箱背部平面过多，避免影响冰箱与墙体之间的预留散热间隙，适配多数常规家用冰箱的背部通风口改装与替换需求。
