便携式焊接作业排烟空气过滤装置

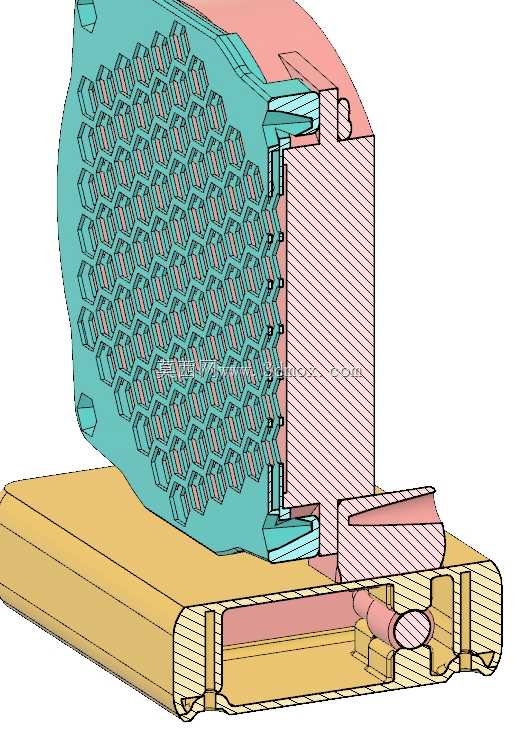

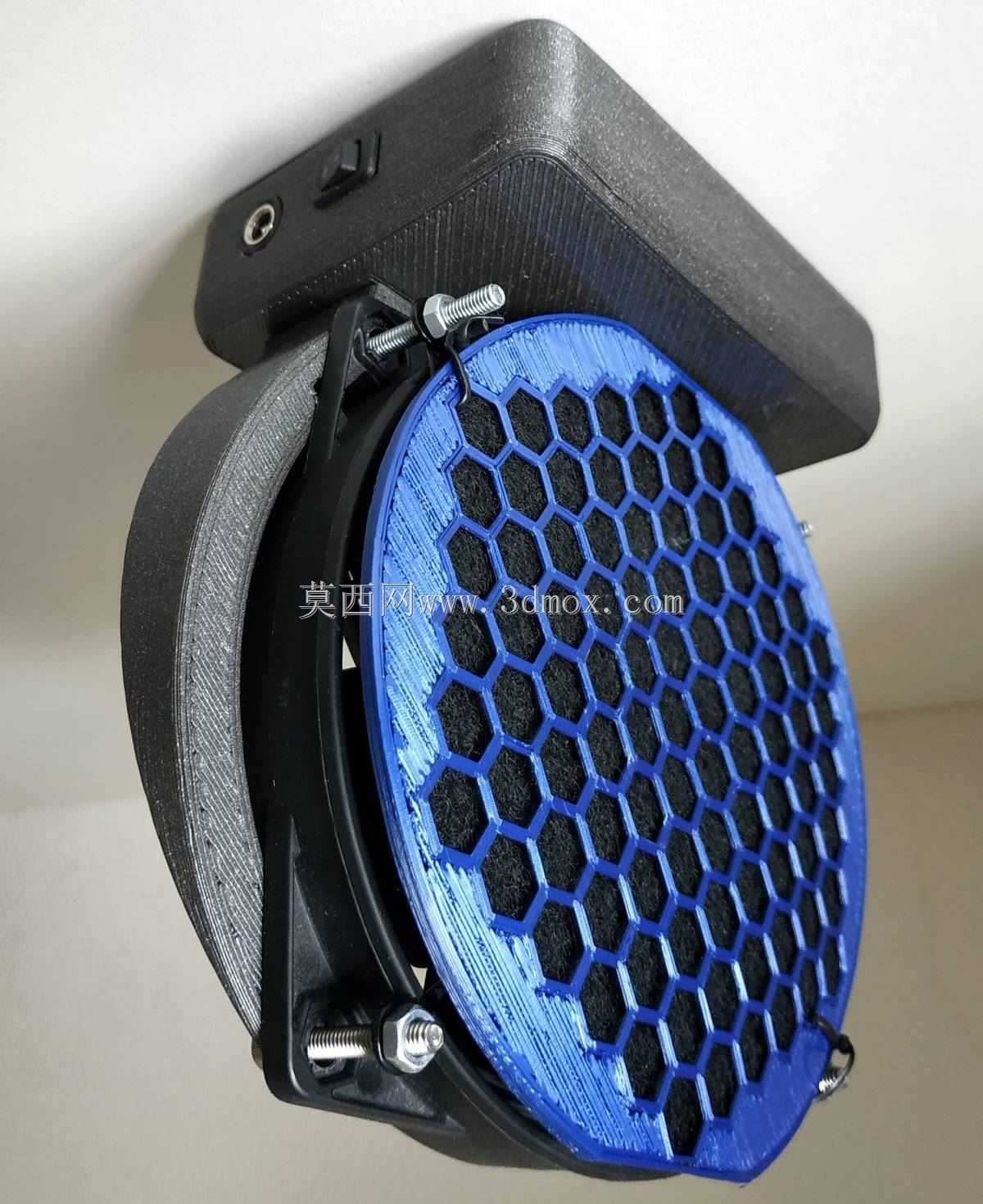

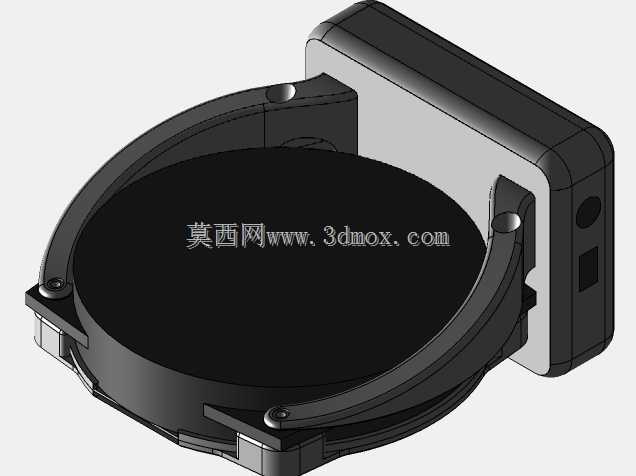

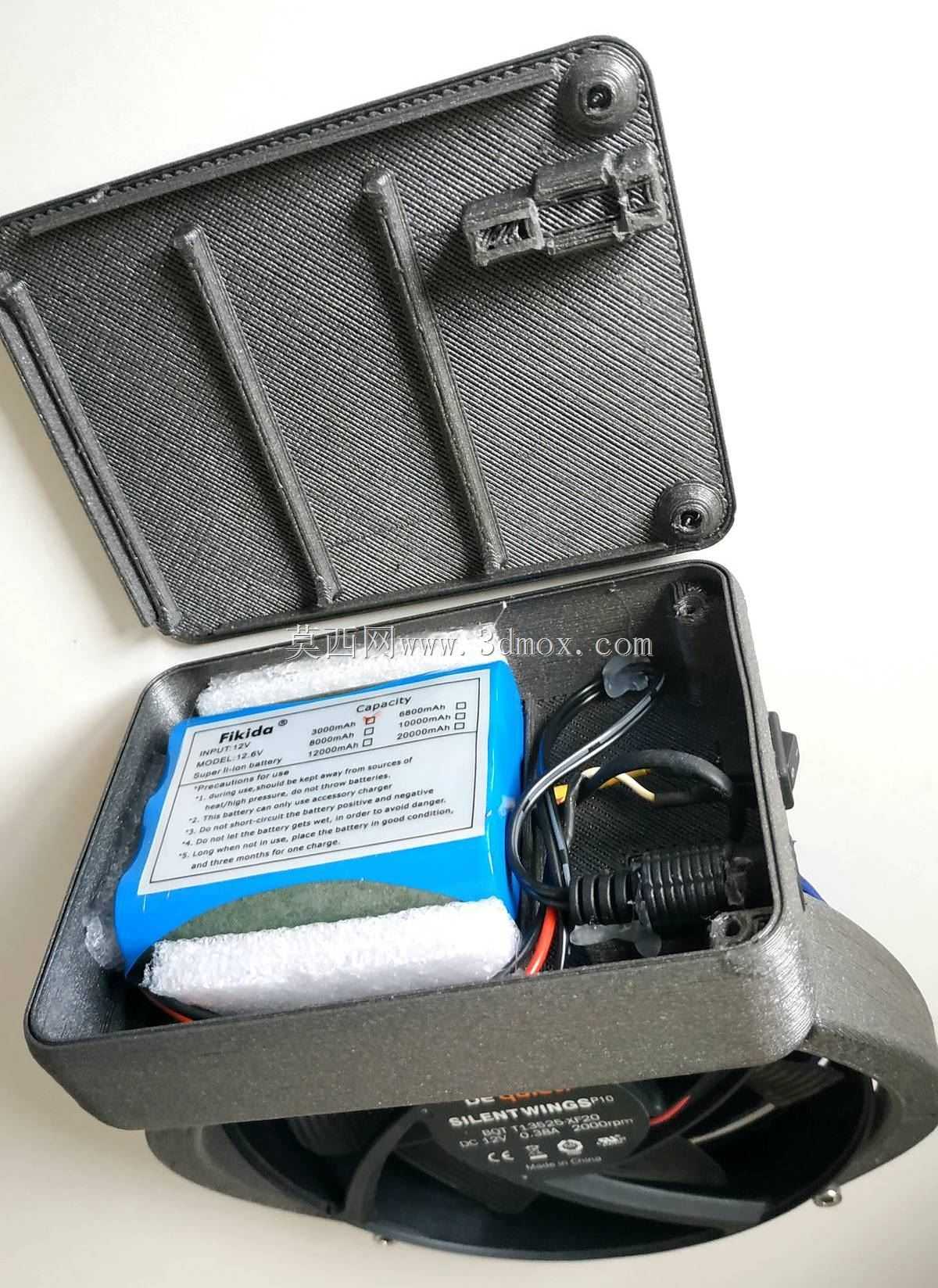

这款装置主要面向小型焊接工位、个人DIY焊接作业、户外临时焊接点的局部焊烟净化场景，解决小范围焊接作业时焊烟四散、刺激呼吸道的实际问题，无需对接大型集中除尘管路，可独立放置在焊接点位旁就近捕集烟气。装置核心采用130mm规格的轴流风机作为风动力源，风机进风侧加装蜂窝状活性炭过滤层，可吸附焊接过程中产生的烟尘颗粒与部分有害气态物质，过滤层采用蓝色蜂窝框架承托活性炭滤材，蜂窝结构既保证足够通风面积降低风阻，又能均匀分散进风气流，避免局部滤材过快饱和。考虑到原厂滤架结构强度不足的问题，设计中在滤架后侧增设金属鳃式加强结构，通过金属嵌件包裹塑料滤架的受力部位，再将风机安装框架与装置底座做刚性连接，配合热胶填充连接缝隙，避免长期震动下塑料部件开裂、滤层移位。装置供电适配12V直流电源，搭配对应容量电池可脱离市电长时间作业，风机外侧的壳体做了圆弧过渡处理，顶部集成电源开关与供电接口，整体结构紧凑，安装边界控制在直径140mm、总厚度110mm范围内，可通过侧面的安装螺丝孔固定在工作台支架、临时防护挡板上，也可直接平放使用。设计过程中针对滤材更换的便利性做了考量，滤架采用快拆式压合结构，无需专用工具即可拆开更换活性炭滤材，风机与壳体之间预留3mm的减震间隙，避免风机运行时的震动传递到安装基面产生共振噪音。在实际工况测试中，装置距离焊接点200mm位置时，对可见焊烟的捕集效率可满足个人作业防护需求，不会出现焊烟直接扑向作业人员面部的情况，金属加强结构可承受日常挪动、滤材更换时的外力，不会出现塑料支架断裂的问题，供电接口采用通用直流圆口，可适配常见的12V电源适配器、户外移动电源，适配多种作业场景的供电条件。
