可调式刀具刃磨定位夹持磨具结构

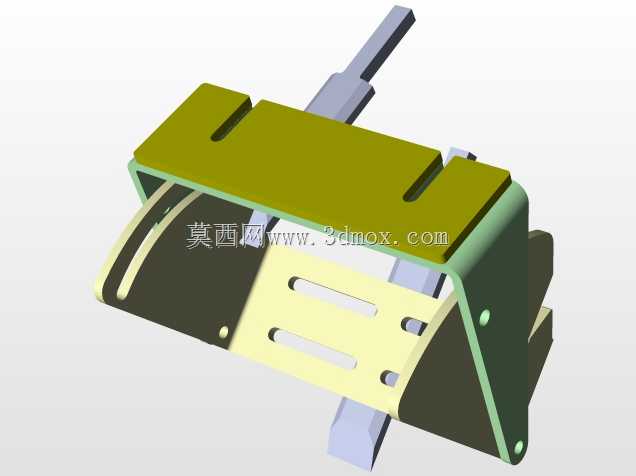

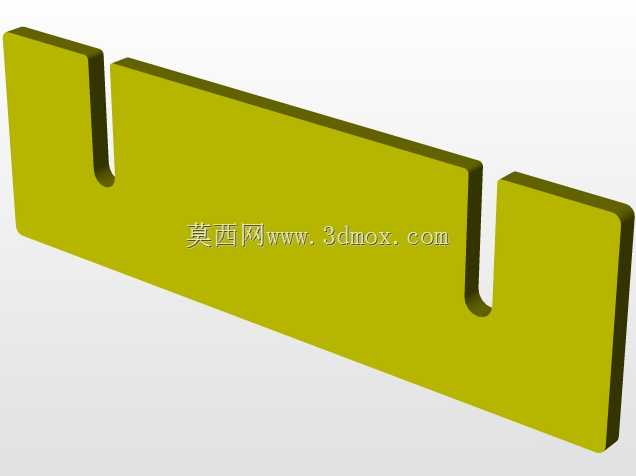

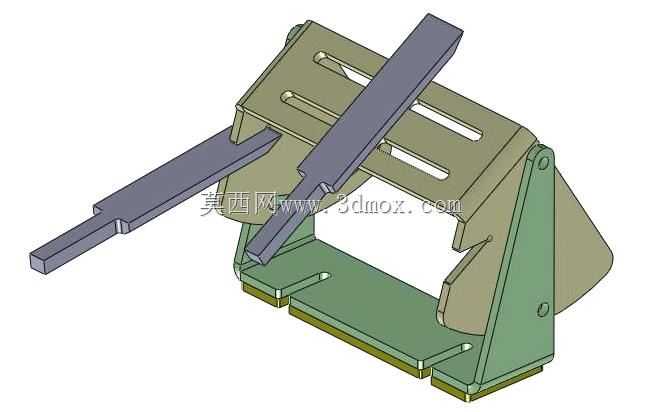

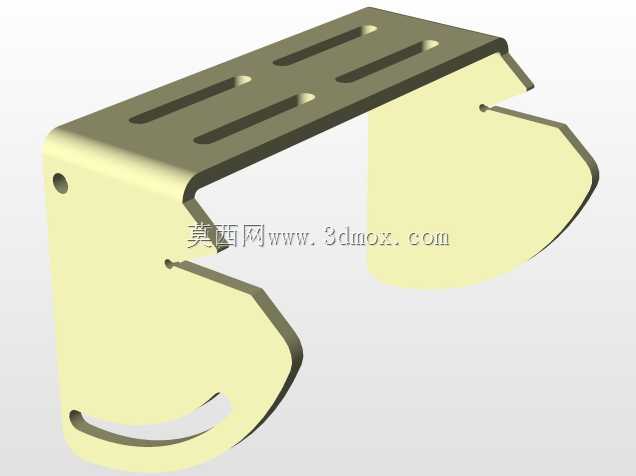

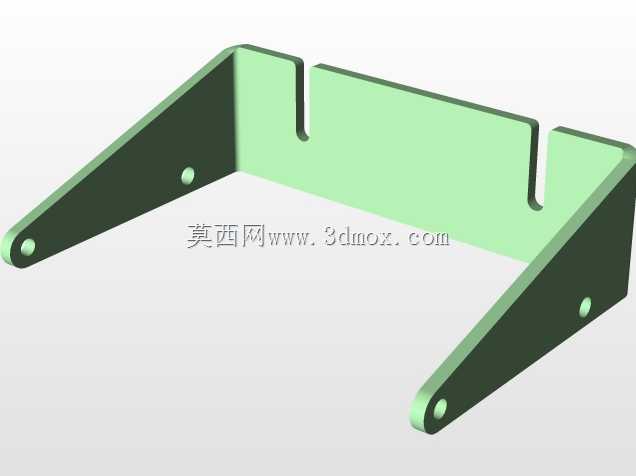

在机械加工车间的刀具修磨工位，这类磨具是配合砂轮机、工具磨床完成刀具刃口修复的核心夹持工装，主要承担小型长条类刀具、异形刀片的装夹定位工作，替代手持修磨的不稳定操作，避免刃磨角度偏差、刀具受热不均退火、操作安全隐患等常见问题。日常加工场景中，车间里的小型切刀、木工刨刀、非标异形刀片在使用一段时间后刃口会出现磨损、崩缺，需要重新修磨出符合切削要求的刃口角度，手持修磨很难保证刃口直线度与角度一致性，修磨后的刀具切削寿命波动大，还容易出现刃口偏斜导致加工件报废的情况，这套磨具就是针对这类痛点设计的夹持定位结构。从结构设计来看，整体采用双侧支撑板铰接的可调式框架，底座为平整安装面，可通过螺栓压紧固定在磨床工作台或者砂轮机的配套台面上，安装时需要保证底座基准面与砂轮工作面的平行度误差控制在0.02mm以内，避免装夹后刀具刃磨出现锥度偏差。上部的夹持座开设多组长条调节槽，可根据待磨刀具的宽度、长度调整压块的固定位置，压块采用平直钢件结构，锁紧后可保证刀具装夹的直线度，不会出现装夹变形。铰接结构可带动上部夹持座绕转轴调整倾斜角度，角度调整范围覆盖常见的25度到65度刀具刃磨后角、前角需求，调整到位后可通过侧边的锁紧旋钮固定角度，避免刃磨过程中出现角度偏移。设计过程中优先考虑了操作的便捷性，装夹刀具时不需要复杂的找正步骤，只需将刀具待磨刃口伸出夹持座合适长度，调整好角度后锁紧压块与转轴即可开始刃磨作业，伸出长度可根据刀具的修磨量灵活调整，单次装夹即可完成单条刃口的全长度修磨，不需要中途调整装夹位置。底座的U型开口结构刚好避让砂轮的磨削工作区，刃磨过程中产生的磨屑可直接从开口处落下，不会堆积在磨具内部影响调节精度，双侧支撑的结构保证了整体刚性，刃磨时不会出现夹持抖动，修磨后的刃口表面粗糙度可稳定达到Ra1.6以下，满足常规切削加工的刀具要求。针对不同厚度的刀具，夹持压块可通过槽内螺栓调整压紧行程，适配1mm到12mm厚度的各类长条刀具，不需要更换额外的压块配件，适配性覆盖了车间大部分需要修磨的小型直刃刀具。安装边界方面，整体底座的安装孔位间距适配常规磨床工作台的T型槽间距，不需要额外制作过渡连接板即可直接安装，整体外廓尺寸紧凑，不会占用过多的工作台操作空间，铰接部位的转轴做了耐磨处理，长期反复调整角度也不会出现间隙过大导致的角度偏差，日常维护只需要定期在转轴处加注润滑脂，清理长条槽内堆积的磨屑即可，不需要复杂的保养流程。
