丰田款步行式仓储托盘搬运叉车结构

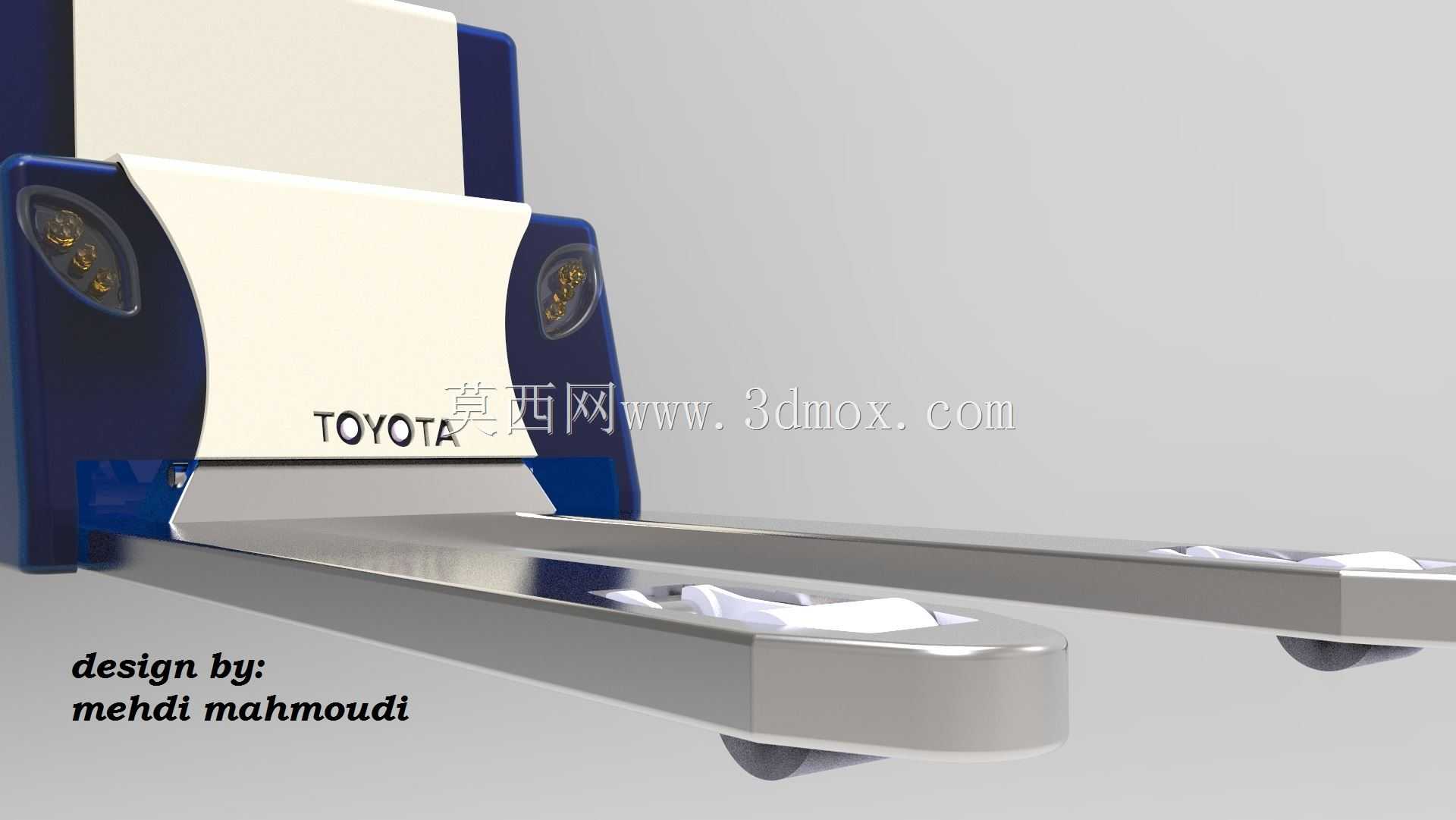

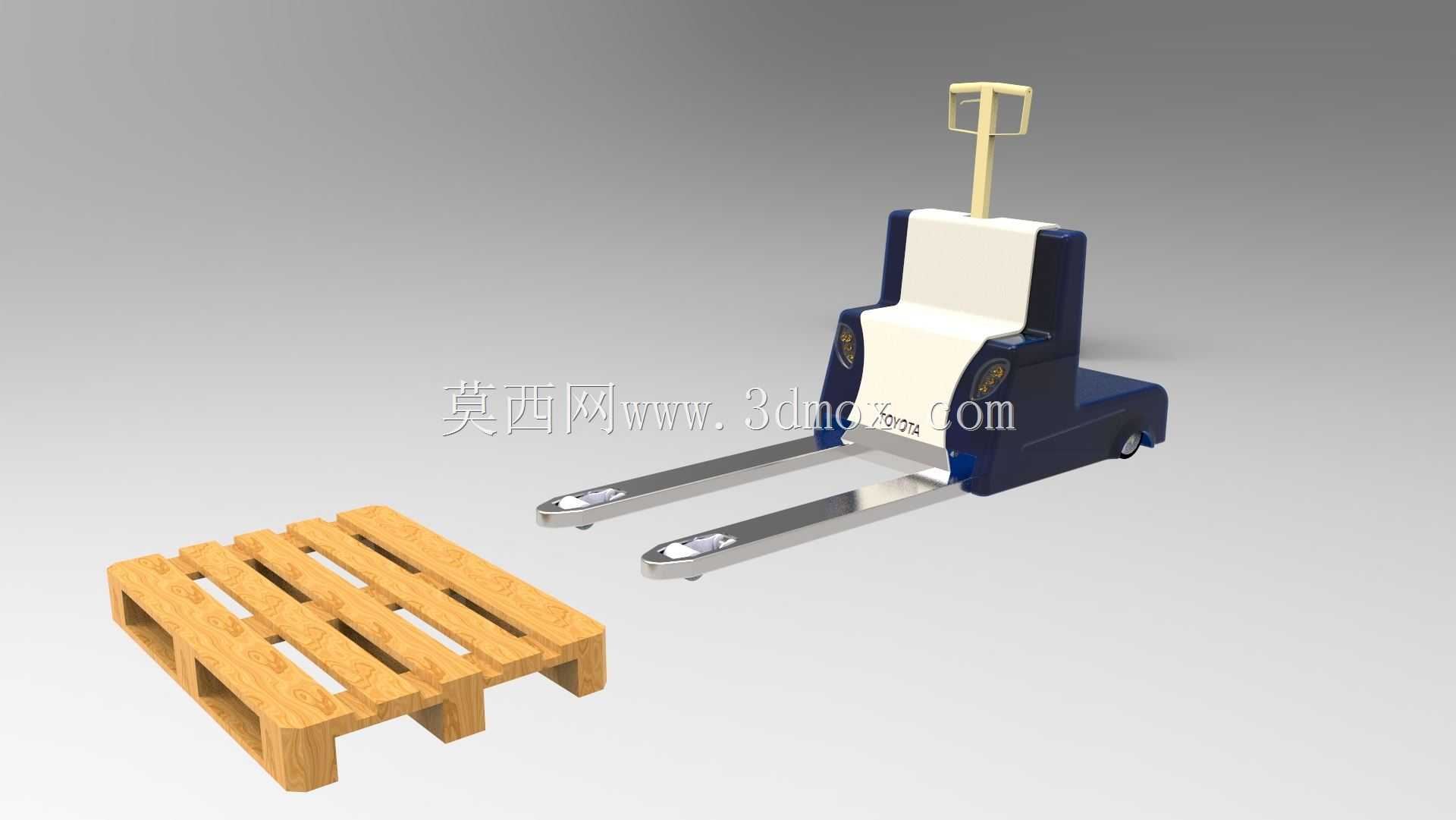

　　这款步行式托盘搬运叉车的三维结构，核心适配厂区内部、电商仓储、生产车间线边、商超后仓等场景的短距离托盘货物转运作业，区别于高位堆垛叉车，它的核心作业定位是平面层的托盘移位、货车装卸货时的舱内短驳、生产线工位间的物料周转，作业通道宽度需求仅需满足货叉加托盘的转弯半径，适配1.2米标准托盘的常规作业通道，在窄通道仓储场景下的通过性远优于平衡重式叉车。从功能结构来看，前端的双货叉采用等厚高强度合金钢结构，货叉前端做了圆弧过渡的导入倒角，方便快速插入托盘底部的进叉间隙，货叉的垂直段与起升架连接，起升行程控制在120mm左右，刚好满足托盘离开地面50-100mm的转运需求，避免过高起升带来的重心偏移风险，作业时无需额外的门架高位结构，

　　整体自重控制在合理区间，不会对环氧地坪、仓库水磨石地面造成过度压损。驱动单元布置在车体后部的操作端下方，采用立式驱动轮结构，搭配两侧的辅助承重轮，三点支撑的布局保证了满载状态下的行驶稳定性，转向操作通过后部的操作手柄实现，手柄的转动角度与驱动轮转向角度做了线性匹配，小范围调整位置时无需大角度扳动手柄，在货车车厢这类狭窄空间内作业时，可实现原地小半径转向，适配车厢内有限的操作空间。车体上部的护罩采用流线型工程塑料覆盖件，内部容纳液压动力单元、蓄电池组与控制电路，护罩的两侧预留了检修快拆口，日常维护时无需整体拆解护罩即可完成液压油位检查、线路接头紧固、电池状态核验等常规维保操作，护罩前端的弧形过渡设计，避免了作业时剐蹭托盘货物外包装，

　　同时在靠近操作人员的一侧做了内收的弧度，给步行操作的人员留出足够的脚步空间，避免行走时磕碰车体。从设计思路上，这款叉车优先考虑了高频次作业下的操作疲劳度降低，操作手柄的握持高度设置在成年人腰部位置，手柄上集成了起升、下降、行驶快慢档、紧急反向安全按钮，所有操作按键的位置都贴合握持时的手指自然落点，操作人员无需抬手或者弯腰即可完成所有操作，紧急反向按钮在手柄受压时会自动触发车辆反向行驶，避免车辆后退时挤压操作人员，符合工业车辆的安全设计规范。安装边界方面，货叉的外侧间距设置为685mm，适配国内通用的川字底、九脚底标准托盘的进叉口宽度，货叉长度为1150mm，可同时适配单台标准托盘的进叉深度，

　　不会因为货叉过长导致叉取货物时顶到后方的货架立柱，也不会因为货叉过短导致托盘重心偏移；车体整体的总长度（含货叉）控制在1.5米左右，总宽度不超过0.7米，空载时的最小转弯半径仅为1.3米，在规划仓储通道时，预留1.8米的通道宽度即可满足它的双向通行需求，不需要额外拓宽通道占用仓储面积。液压起升单元采用集成式泵站，没有外露的液压管路，避免了管路剐蹭破损导致的液压油泄漏，起升速度控制在每秒10mm左右，下降时带节流缓冲，落地瞬间不会产生过大冲击，避免托盘上的易碎货物因为震动倾倒，满载状态下的起升重量匹配2吨的常规仓储托盘载重，覆盖绝大多数厂内周转的货物重量需求。车体后部的平衡配重与车体框架做了一体化集成设计，没有额外外挂的配重块，降低了整车的装配复杂度，同时配重的重心位置经过优化，满载叉取货物时整车的重心始终落在三个支撑轮构成的三角形区域内，即使在坡度不大于5%的仓库坡道上行驶，也不会出现前倾翘尾的风险。行走驱动采用直流电机搭配减速箱的结构，行驶速度在空载时不超过4km/h，满载时自动限制在2km/h，和成年人正常步行速度匹配，操作人员步行跟随作业时不需要快走追赶，降低长时间作业的疲劳感，电机的输出扭矩经过调校，起步时没有突兀的冲劲，避免起步过快导致托盘上的货物滑落。
