适配笔记本HTPC及AIO的紧凑型TLCM主板结构

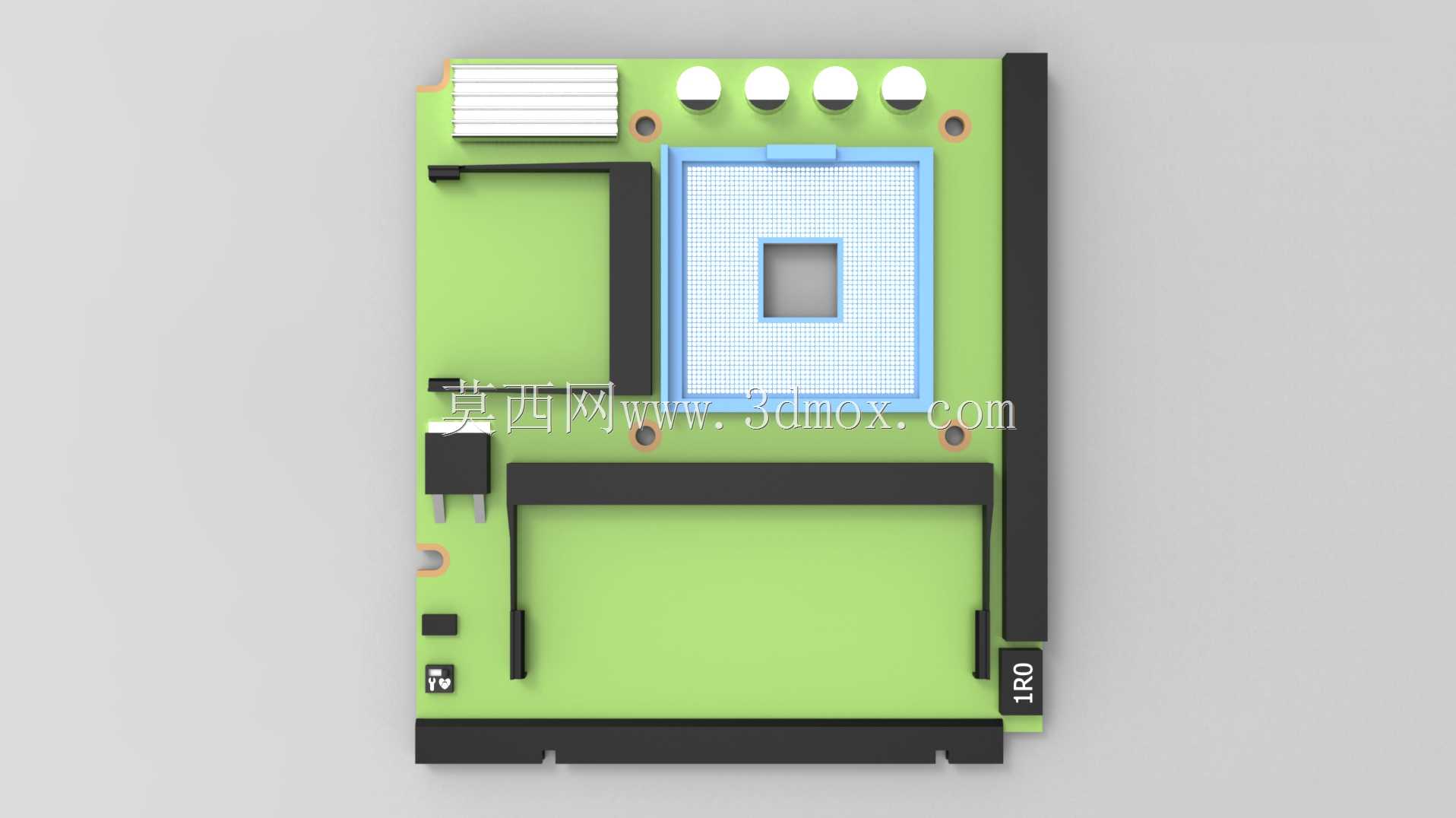

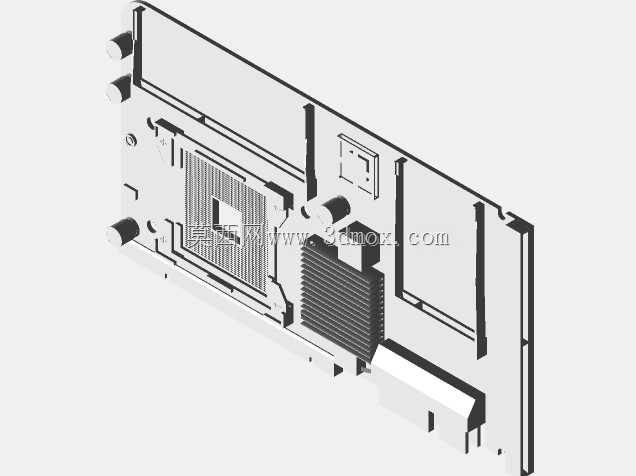

　　这款紧凑型主板的结构设计，核心瞄准小体积计算设备的装机需求，覆盖轻薄笔记本、HTPC家庭影院主机、AIO一体式电脑三类典型应用场景，在有限的板型空间内完成核心计算单元、存储扩展、外设接口的布局平衡，适配小尺寸机箱的严苛安装边界。从实际用途出发，该主板定位低功耗入门级计算场景，不需要承担高负载的图形渲染、大规模数据运算任务，可满足日常办公、高清影音播放、轻量级网页服务这类对功耗、体积敏感的使用需求，板载的CPU底座对应特定低功耗处理器，无需额外加装高规格散热模组就能稳定运行，大幅降低小机箱内部的散热设计压力。设计思路上优先压缩板型占用空间，将核心CPU插座布置在板身居中偏上位置，周边预留对应尺寸的散热安装孔位，可兼容薄型下压式散热器，

　　不会和机箱内部的其他部件产生安装干涉；内存插槽采用SO-DIMM规格，也就是笔记本通用的内存形态，相比台式机内存插槽能节省近一半的板上空间，同时支持单条内存扩展，满足基础运行的内存容量需求。扩展接口的布局充分考虑小机箱的走线便利性，存储扩展接口布置在板身侧边，可直接连接低功耗MXM规格扩展卡，仅支持20W以下功耗的扩展模块，避免高功耗配件带来的供电与散热压力，没有预留多余的PCIe全长扩展槽，进一步压缩板身宽度，适配超薄机箱的内部宽度限制。板身边缘预留标准固定孔位，孔位间距符合小型主板的通用安装规范，可直接适配对应规格的机箱铜柱定位，不需要额外制作转接安装板；接口端的I/O区域布置在板身一侧，和机箱后置挡板的开孔位置完全匹配，

　　装机时可直接对齐固定，不会出现接口错位无法安装的问题。板上供电模块的元件全部采用矮身封装，最高元件高度不超过薄型散热器的底部间隙，不会出现散热器压接元件导致的装配损坏问题，同时供电线路的走线避开散热风道区域，减少积热对供电稳定性的影响。整体板型轮廓方正，没有突出的异形结构，在机箱内部安装时可最大化利用内部空间，给硬盘、电源等其他配件留出足够的布置位置，不会因为主板异形结构挤占其他部件的安装空间，非常适合小体积装机方案的结构适配参考，也可作为紧凑型计算设备主板选型的结构参考依据，建模时还原了板上所有接口、元件的位置与外形尺寸，可直接用于机箱适配的干涉检查、整机装配模拟。
