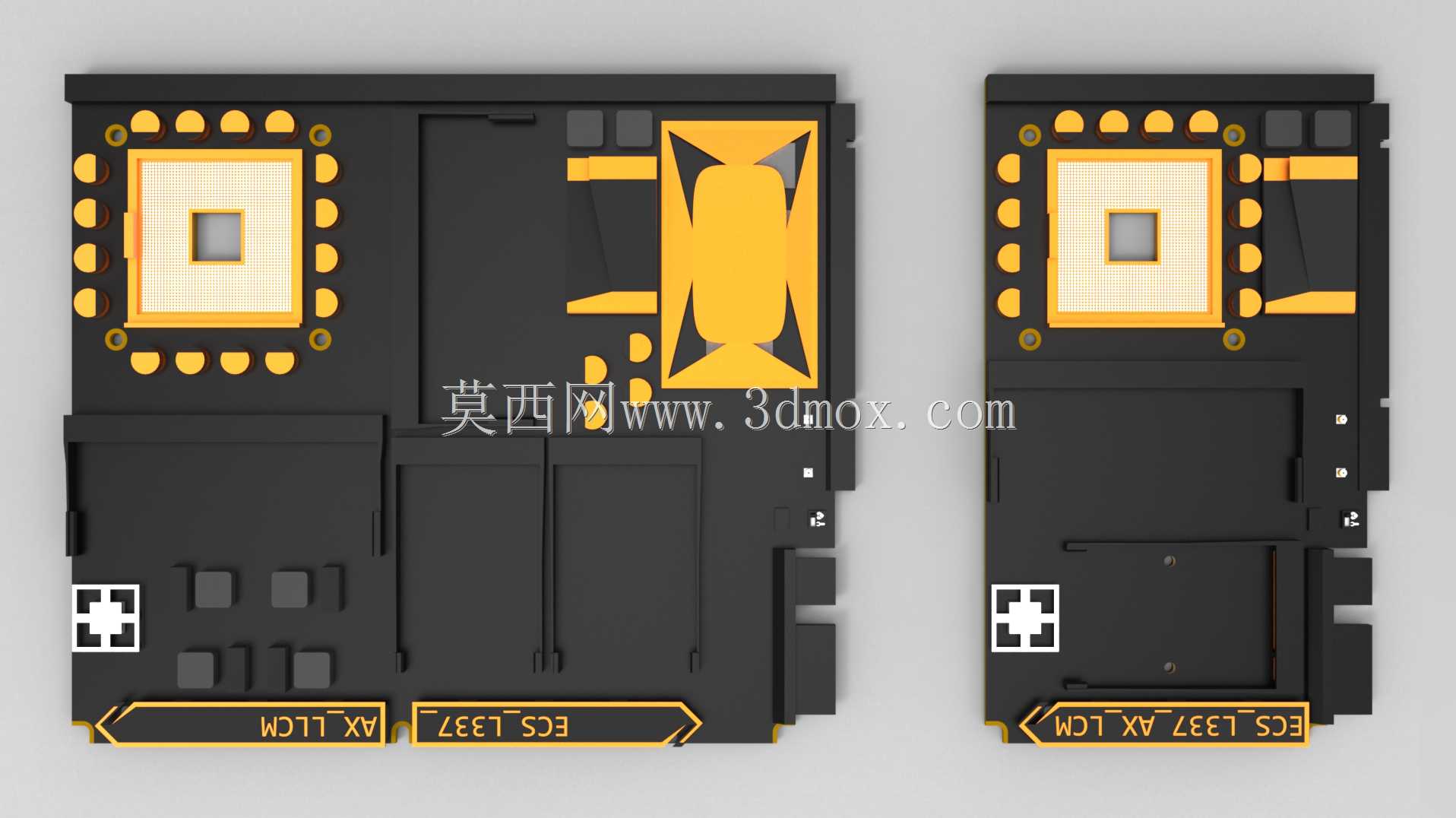

笔记本HTPC及AIO用ECS LCM与LLCM主板结构

这类主板主要面向紧凑型计算设备场景，覆盖高性能游戏笔记本、小型化家庭影院PC、一体式电脑三类核心应用方向，在有限的板身空间内完成核心计算、扩展连接、散热适配的多重平衡。从板型布局来看，两款主板均采用窄长型紧凑设计，板边预留统一的安装定位孔位，可适配标准笔记本机身、HTPC超薄机箱、AIO背部内嵌支架的安装边界，安装孔位公差控制在常规消费级电子设备的通用标准范围内，无需额外修改固定结构即可完成适配。板载核心CPU插座区域采用加固式焊盘设计，周围均匀分布滤波电容阵列，可应对高负载运行时的供电稳定性需求，针对游戏场景的高功耗处理器做了供电回路的冗余设计。内存扩展区域，LCM版本配置1个SO-DIMM插槽，满足常规紧凑型设备的内存扩容需求；LLCM版本未板载GGDDR显存颗粒，可通过扩展槽搭配独立显存方案，同时预留无线模块焊接位，可直接搭载标准WiFi模块实现无线网络连接。存储扩展层面，LCM版本设置1个mSATA接口，可适配紧凑型固态存储设备；LLCM版本配置2个mSATA接口，可实现存储容量叠加或磁盘阵列配置。显卡扩展能力上，LCM版本可支持最高100W功耗的MXM规格独立显卡，满足主流游戏的图形性能需求；LLCM版本将MXM显卡支持上限提升至300W，可搭载高端移动端独立显卡，适配高性能游戏本、高性能AIO设备的图形处理需求。设计过程中优先考虑组件的合理搭配，在控制板身整体尺寸的前提下，将高发热元件（CPU供电、显卡插槽、存储接口）分散布局在板身不同区域，避免热源集中导致的局部过热问题，板边预留的散热鳍片固定位可直接适配常规笔记本散热模组、HTPC下压式散热、AIO导冷热管的安装，无需额外定制散热连接件。接口区域沿板身边缘排布，包含常规USB、音频、视频输出接口的焊盘位置，可根据不同设备的外壳开孔需求调整接口挡片的适配方案，板身标注的丝印标识清晰对应各元件安装位，可直接用于生产阶段的SMT贴片定位，也可作为结构工程师做设备内部堆叠设计时的干涉检查参考，建模过程中还原了板上所有元件的实际高度、占位尺寸，可直接导入整机装配文件完成空间校验，避免后续结构设计中出现元件与外壳、其他部件的干涉问题。
