海盗主题手持游戏操控设备外观结构设计

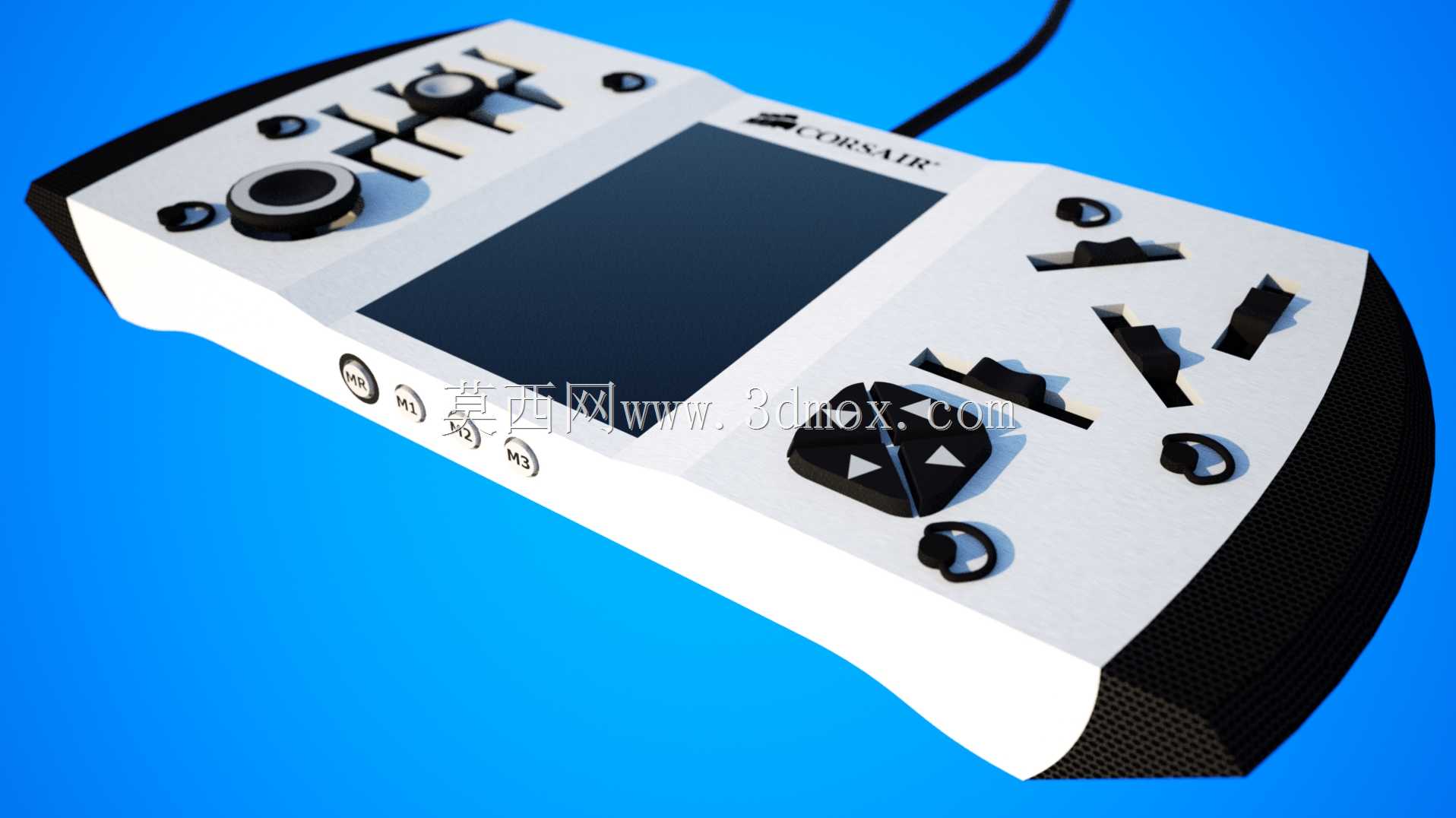

这款手持游戏操控设备的设计，首先围绕长时间握持的人机工程需求展开，整体轮廓采用非对称流线型收边处理，两侧握持区域做了贴合手掌弧度的内凹曲面，边缘过渡全部采用R3-R8的连续圆角，避免直角硌手的问题，握持区域背部覆盖防滑纹理结构，提升长时间使用的摩擦力，减少手汗带来的滑脱风险。设备正面居中布置一块矩形显示屏幕，屏幕周边做了0.8mm的下沉式台阶，既可以保护屏幕表面不被直接刮擦，也能为屏幕装配预留公差补偿空间。屏幕左侧区域布置了大尺寸模拟摇杆与功能按键组，摇杆采用带阻尼的旋转结构，下方搭配三个圆形功能按键，按键表面做了内凹的指腹贴合弧度，按压行程控制在1.2-1.5mm之间，兼顾按压反馈与操作灵敏度；屏幕右侧区域布置了方向控制按键组与多枚自定义功能拨杆、按键，方向键采用分体式十字结构，相比一体式十字键能有效减少误触概率，周边的拨杆采用分段式阻尼设计，可实现多档位功能切换。设备顶部预留了走线槽位，有线连接的线缆从设备顶端中部引出，出线位置做了防弯折的橡胶护套结构，可承受至少10000次以上的弯折测试，避免线缆根部断裂。设备正面下方预留了多枚扩展接口位，可根据功能需求拓展音频输出、数据传输等接口，接口周边做了凸台防护结构，避免插头插拔时对壳体表面造成磨损。从结构装配角度看，整个壳体采用上下扣合的装配方式，螺丝孔位全部隐藏在按键、防滑垫的下方，保证外观面的完整性，没有外露的装配结构。壳体壁厚控制在2.2-2.5mm之间，既保证整体结构强度，又能控制设备整体重量，长时间握持不会产生明显的负重感。内部PCB板的安装柱位全部做了加强筋处理，每个安装柱周边布置3条均匀分布的加强筋，提升柱位的抗冲击能力，避免跌落时柱位断裂导致内部元件移位。按键与壳体的配合间隙控制在0.15-0.2mm之间，既保证按键活动顺畅无卡滞，又不会出现过大的缝隙影响外观质感。这款设备主要面向桌面端游戏外设使用场景，可适配PC端的多类型游戏操作，所有按键的布局都经过反复的人机验证，常用操作按键全部落在大拇指的自然活动范围内，不需要大幅度移动手指即可完成所有核心操作，兼顾操作效率与使用舒适度。
