个性化外观定制款固态硬盘结构设计

本次呈现的是面向消费级存储市场的可定制外观固态硬盘三维设计方案，从结构工程师的实操视角拆解，该设计首先锚定了当下DIY装机、个性化数码外设的实际应用场景——既覆盖台式机机箱内部2.5英寸存储位的常规安装需求，也兼顾外置移动存储的外壳适配场景，同时预留了外观定制的模块化空间，能满足电竞主机配色统一、潮玩数码个性化装饰、企业定制礼品等细分场景的使用需求。

从功能特性层面看，该设计严格遵循SATA接口固态硬盘的通用电气布局规范，内部预留了标准PCB板安装位、闪存颗粒与主控芯片的避让空间，外壳采用上下扣合的装配结构，无需额外螺丝即可实现基础固定，同时在侧边预留了隐形螺丝孔位，可根据抗震等级需求选择锁固方案，兼顾装配效率与结构可靠性。外壳壁厚控制在1.2mm，既保证了足够的结构强度抵抗日常插拔、搬运带来的外力冲击，也不会额外占用安装空间，整体外形尺寸严格匹配标准2.5英寸硬盘的安装边界：长宽尺寸为100mm×70mm，总厚度控制在7mm，可兼容绝大多数笔记本硬盘位、台式机硬盘托架以及市面上主流的2.5英寸移动硬盘盒，不会出现尺寸干涉无法安装的问题。

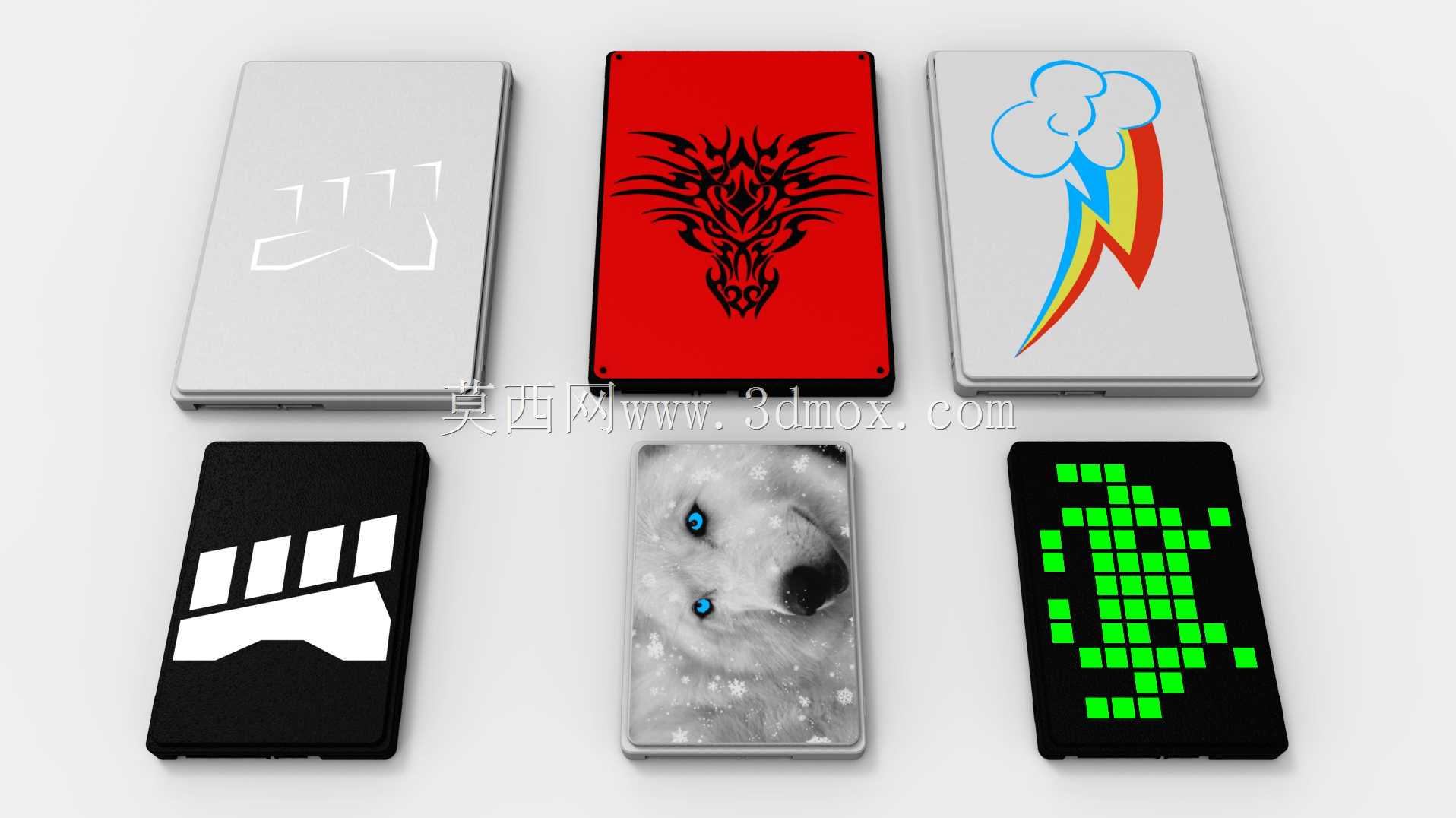

设计思路上打破了传统固态硬盘千篇一律的金属原色外壳逻辑，将外壳面板设置为可替换的模块化结构，面板与主体外壳采用卡扣式连接，用户可根据自身需求更换不同图案、不同材质的面板：本次方案中展示的多款面板覆盖了不同风格的视觉需求，包括简约线条标识款、图腾纹理款、卡通创意图案款、像素点阵显示款、写实影像款等，其中像素点阵款面板预留了LED灯珠的透光孔位，可配合PCB板上的灯控电路实现工作状态灯光提示，进一步强化产品的电竞属性。外壳材质选用ABS工程塑料作为基础基材，表面可做磨砂、UV打印、烫金、夜光涂层等多种表面处理，在控制整体重量的同时，也为外观定制提供了足够的工艺适配空间，相比全金属外壳方案，该设计的定制成本更低，图案附着力更强，不会出现金属表面喷漆易脱落的问题。

从实际安装适配的角度考量，该设计在接口位置做了精准的公差控制，SATA接口与外壳边缘的错位量控制在0.1mm以内，避免出现插接口时对位不准、接触不良的问题；外壳内部设置了四个定位柱，与PCB板上的定位孔精准匹配，装配时PCB板可直接卡入定位柱，不会出现窜动导致的接口偏移问题；外壳边缘做了R0.5mm的圆角处理，既避免了锐边划伤操作人员，也能在装入硬盘托架时起到导向作用，提升安装顺畅度。针对散热需求，外壳上下盖的内侧设置了多道平行的散热筋条，筋条与PCB板上的主控、闪存颗粒表面保留0.2mm的间隙，可填充导热硅胶片将芯片热量传导至外壳整体，通过外壳表面增大散热面积，相比无散热结构的常规塑料外壳SSD，该设计的连续工作温度可降低4-6摄氏度，有效避免长时间大文件读写时的过热掉速问题。

在结构可靠性验证层面，该设计预留了1.5米自由跌落的结构冗余，上下盖的扣合位设置了加强筋，跌落时扣位不会轻易脱开，内部PCB板的定位柱做了锥形导向设计，装配容错率高，适合批量生产时的流水线快速组装。面板的卡扣结构经过反复优化，单次拆装的卡扣寿命可达500次以上，用户自行更换面板时不会出现卡扣断裂的问题，同时面板与外壳表面的平整度差控制在0.1mm以内，不会出现面板凸起、接缝不均的外观瑕疵。针对不同的定制需求，面板还可适配金属贴片、木质贴片、夜光贴纸等多种附加装饰件，卡扣位置的通用设计无需修改主体模具即可适配不同厚度的面板材质，大幅降低了小批量定制的开模成本，非常适合面向小众个性化市场的灵活生产需求。
