多显卡并行计算算力机箱结构设计

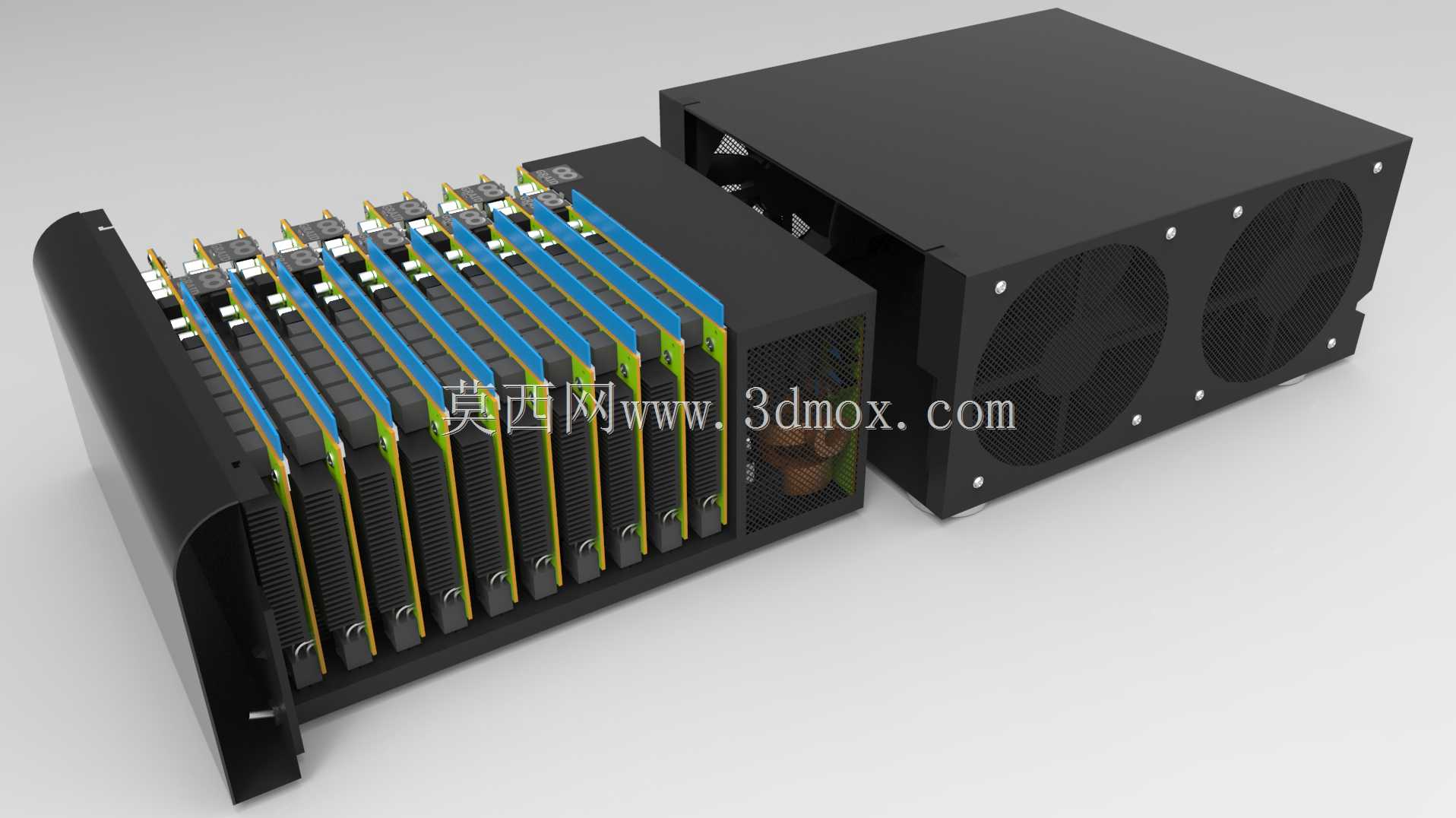

这套多显卡并行计算设备的结构设计，核心围绕高密度算力部署场景的实际痛点展开，在有限的机架安装空间内实现10张运算加速卡的集成搭载，适配AI模型训练、离线渲染集群、科学数值计算等需要大规模并行算力的作业场景。从结构布局来看，整机采用双舱分离式设计思路，一侧为板卡安装舱，采用竖向导槽式卡位结构，每张加速卡沿导槽推入后可直接对接背板的供电与数据传输接口，导槽预留的间隙严格匹配双宽全高运算卡的厚度尺寸，避免板卡安装后出现挤压变形、接口对位偏差的问题，同时导槽边缘做了绝缘防滑处理，防止长期运行中板卡移位导致的接触故障。另一侧为独立散热舱，搭载双大直径高静压轴流风扇，形成贯穿板卡舱的水平直通风道，冷风从板卡舱前端进风，直接掠过每张显卡的散热鳍片后从散热舱侧方排出，避免传统机箱内热风紊流导致的局部积热问题，风道设计时特意将电源模块的散热路径与板卡散热路径做了物理分隔，防止电源排出的热风二次加热运算板卡。供电适配方面，结构预留了标准1kW白金级电源的安装位，电源固定位做了减震胶垫设计，减少风扇运行带来的整机共振，供电走线槽沿机箱侧壁布置，将大电流供电线与高速数据信号线做物理隔离，避免电磁干扰影响数据传输稳定性。安装边界上，整机外形尺寸适配标准19英寸机架的安装孔位，机箱深度控制在常规服务器机柜的兼容范围内，两侧的固定挂耳预留了多组调节孔位，可适配不同深度的机柜安装需求，机箱顶部预留了吊装点位，方便集群部署时的设备搬运与上架作业。板卡舱前端做了可拆卸防尘网设计，可在不停机的情况下快速拆下清理积尘，适配机房长期运行的维护需求，机箱外壳采用1.2mm厚冷轧钢板折弯成型，拼接处做了EMI弹片设计，既保证整机结构强度，也能屏蔽板卡运行产生的电磁辐射，避免对机房内其他精密设备造成干扰。在细节设计上，每个板卡位对应的机箱外侧都预留了状态指示灯的开孔，运维人员可直接在机箱外部查看每张板卡的运行状态，无需打开机箱侧盖，降低集群运维的操作成本。
