计算机CPU与配套插座结构设计方案

项目分类:3D模型 发布时间:2021-10-12 ID:317408
  • 计算机CPU与配套插座结构设计方案
  • 计算机CPU与配套插座结构设计方案
  • 计算机CPU与配套插座结构设计方案
  • 计算机CPU与配套插座结构设计方案
  • 计算机CPU与配套插座结构设计方案

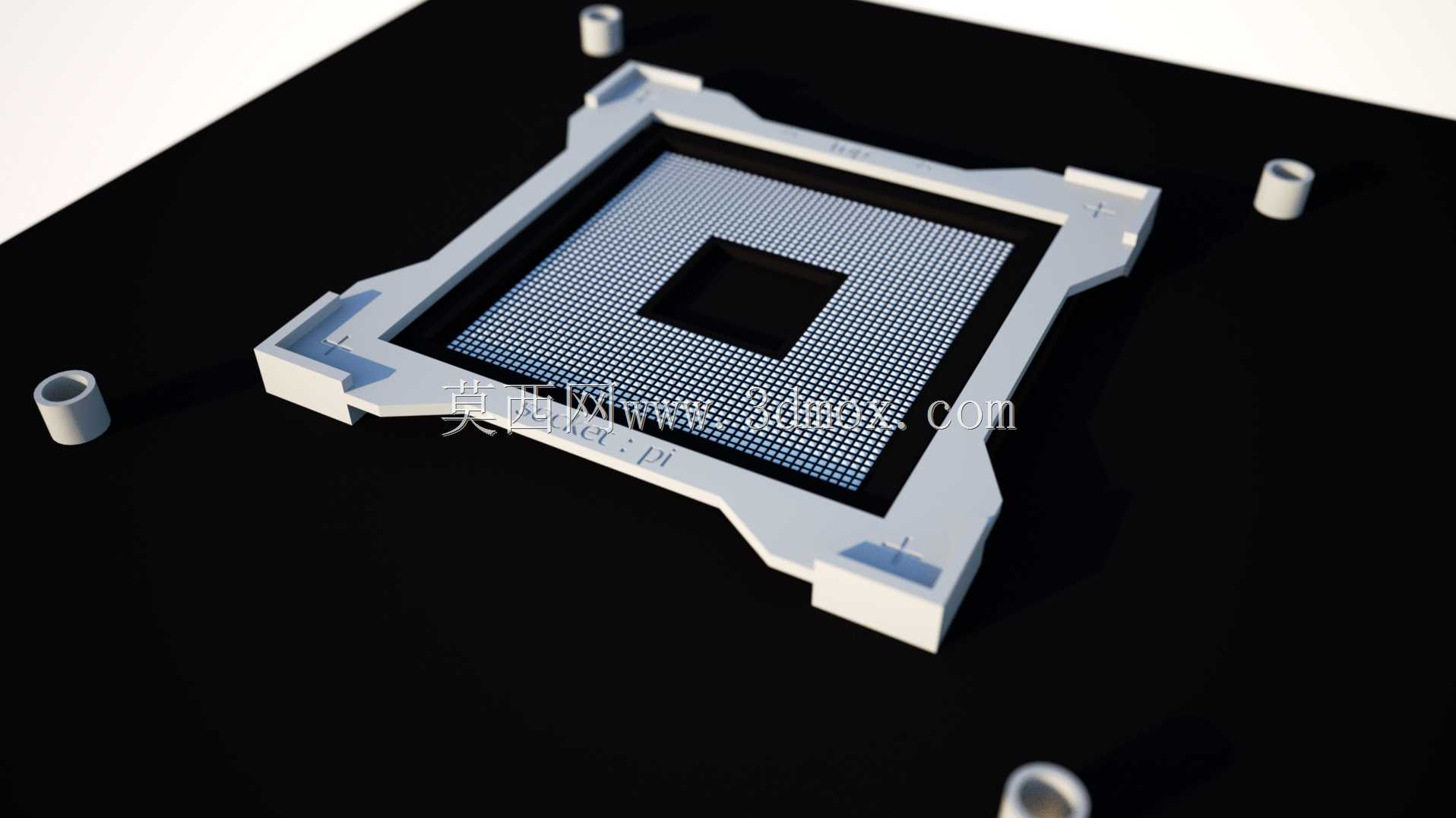

在消费电子与工业计算设备的硬件结构设计领域,CPU与配套插座的匹配精度直接决定整机运行的稳定性,这类结构件的设计需要同时兼顾电气连接可靠性、机械安装容错率、长期使用的抗疲劳性能。本次呈现的CPU与插座结构,首先从安装边界出发做了适配性考量,插座外围的定位凸台与主板安装孔位完全对应,四个边角的导向斜角设计,能够在芯片安装过程中自动修正对位偏差,避免针脚因强行对位出现弯折、虚接问题,哪怕是产线批量装配场景下,也能降低人工操作的对位难度,提升组装良率。

从功能特性来看,插座内部的针脚阵列采用网格化均匀排布,每个针脚的接触端都做了微弹性结构设计,既能够保证CPU底部触点与针脚的接触压力处于合理区间,避免接触电阻过大引发的信号传输损耗、局部过热问题,又不会因为压力过大导致CPU基板长期受压出现形变。插座中部的方形镂空区域,对应CPU核心的发热集中区,能够为后续散热器的安装预留足够的避让空间,不会因为插座本体的凸起结构影响散热器底座与CPU顶盖的紧密贴合,保障热传导路径的顺畅。

设计思路上,这款结构没有采用过度复杂的锁止机构,而是通过边框的卡扣结构实现CPU安装后的预固定,既能够满足日常使用中的固定需求,又能在硬件升级、故障排查时快速拆卸,不会因为锁止结构过于复杂造成拆卸过程中的硬件损伤。外形尺寸方面,插座的整体外轮廓尺寸完全适配主流ATX、MATX版型主板的CPU安装区域,外围的电容避让槽做了加宽处理,能够兼容不同品牌主板的周边元器件布局,不会出现插座安装后与周边电容、电感产生结构干涉的问题。

在实际应用场景中,这类结构不仅可以用于台式计算机的主板设计,还能适配工业控制计算机、嵌入式计算设备的硬件集成需求,针对工业场景下的振动环境,插座边框的卡扣结构做了加厚处理,能够在持续振动工况下保持CPU与插座的连接稳定性,避免因为振动导致的接触不良、设备宕机问题。针脚阵列的间距设计符合通用串行信号的传输要求,能够满足高速数据传输过程中的信号完整性要求,减少相邻针脚之间的信号串扰,适配多代同接口规格的计算芯片,提升结构的通用适配能力。
