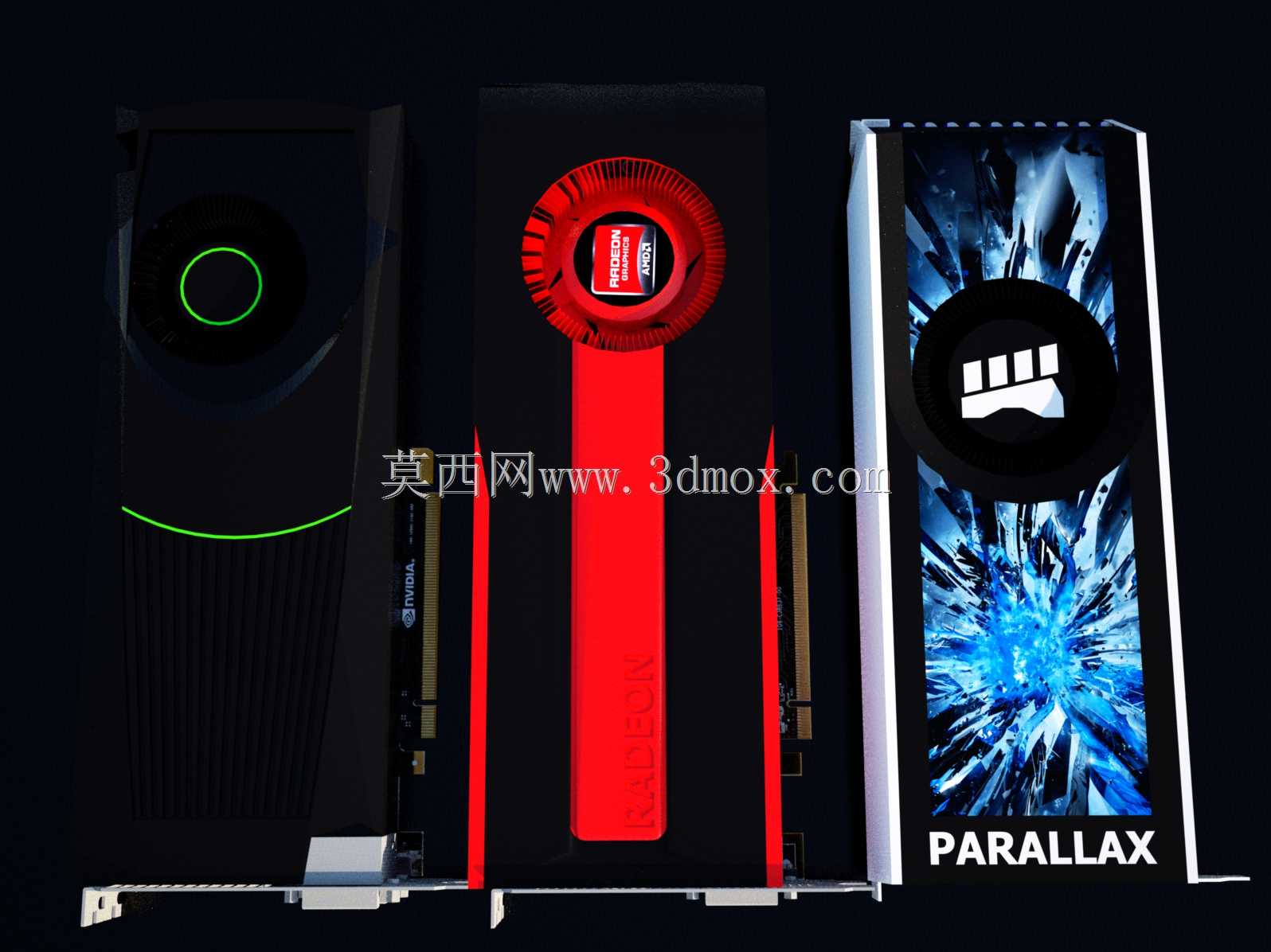

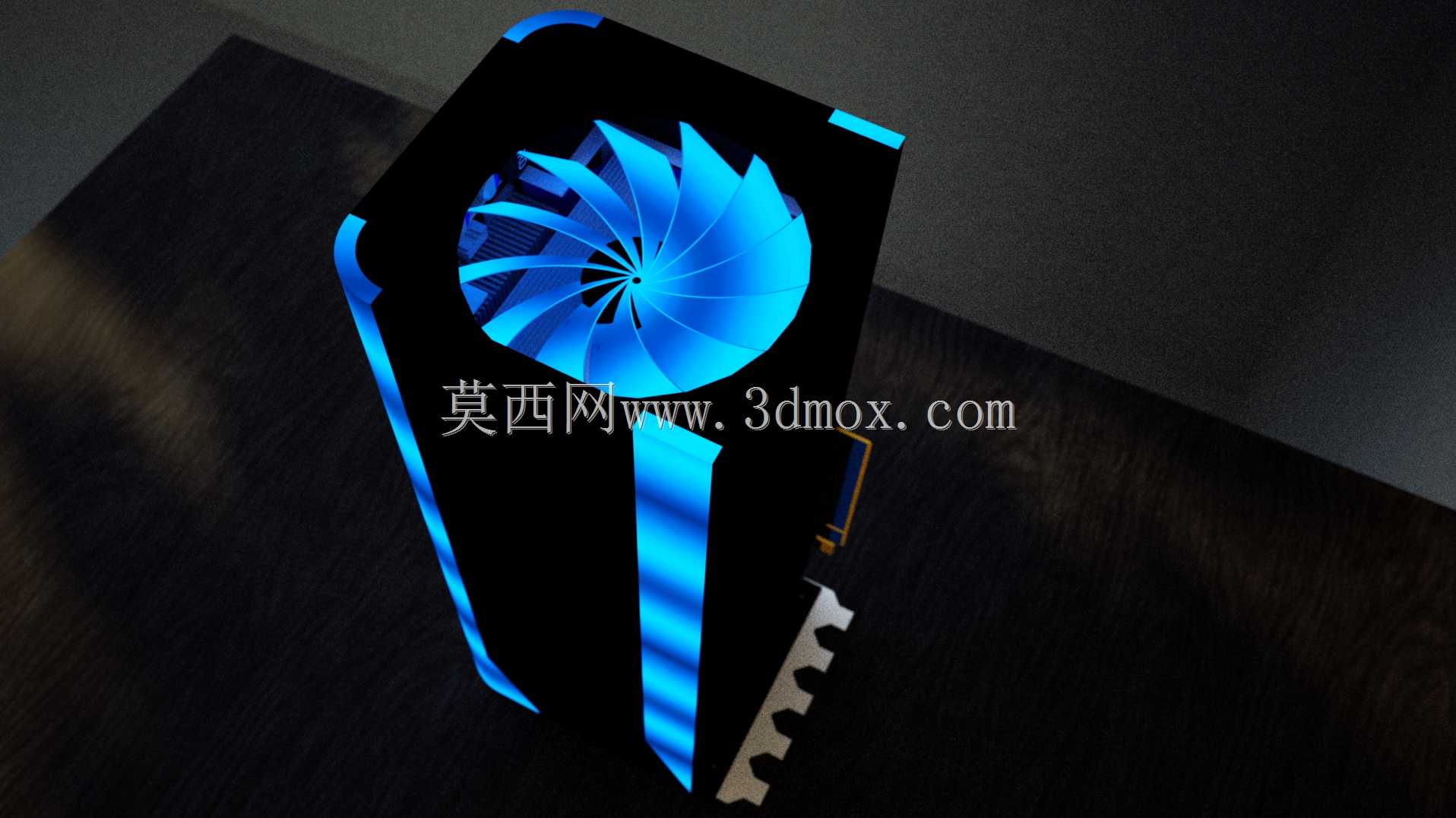

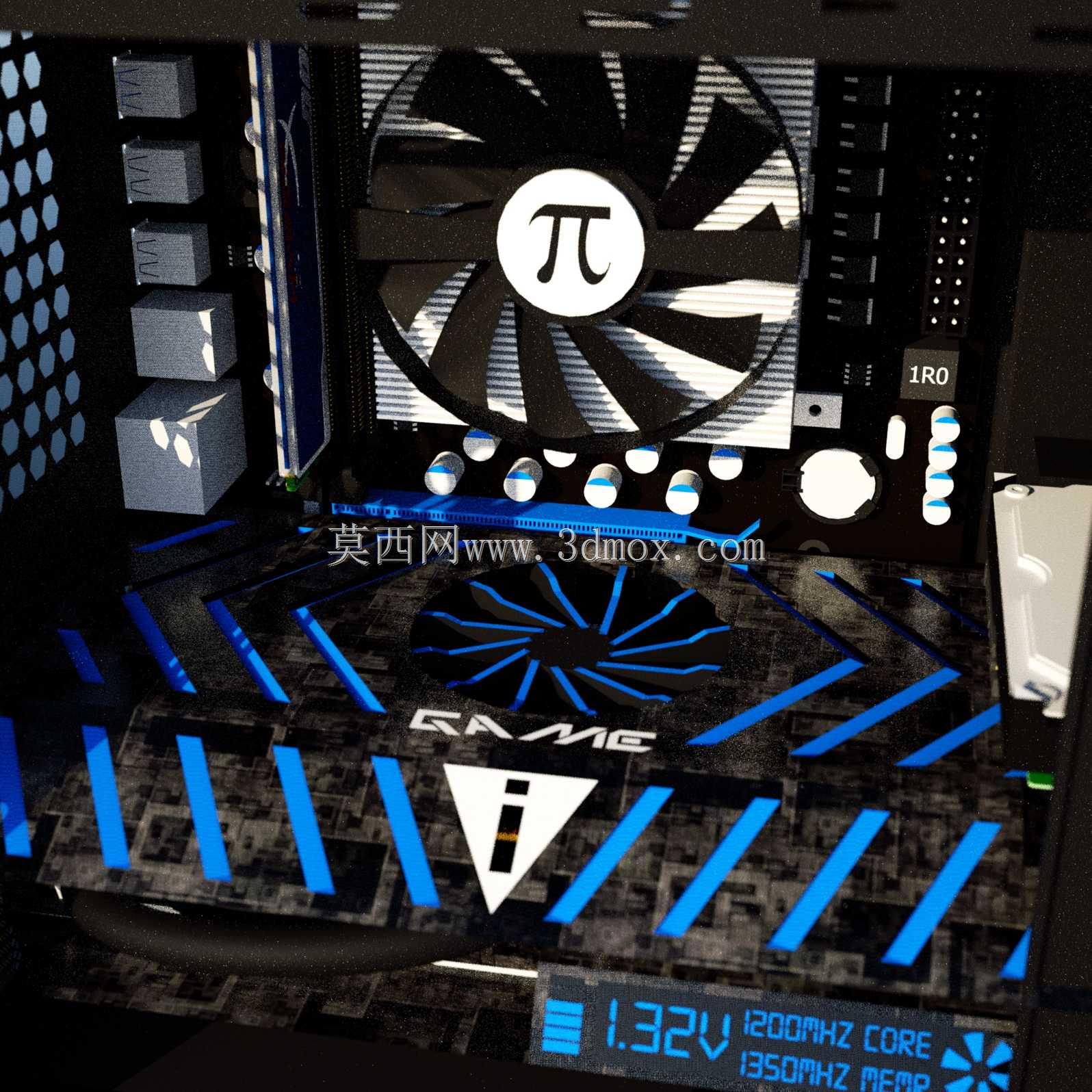

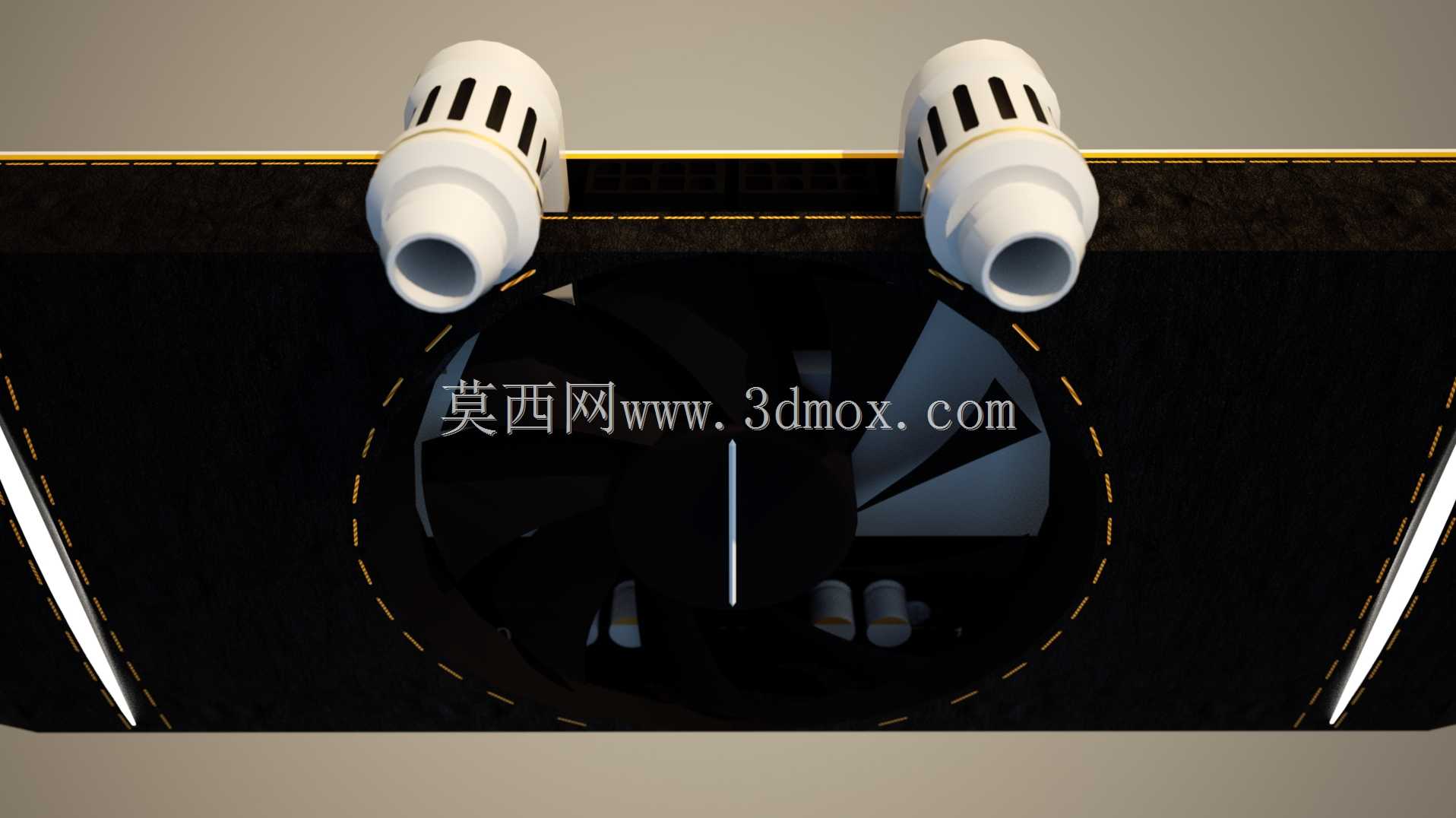

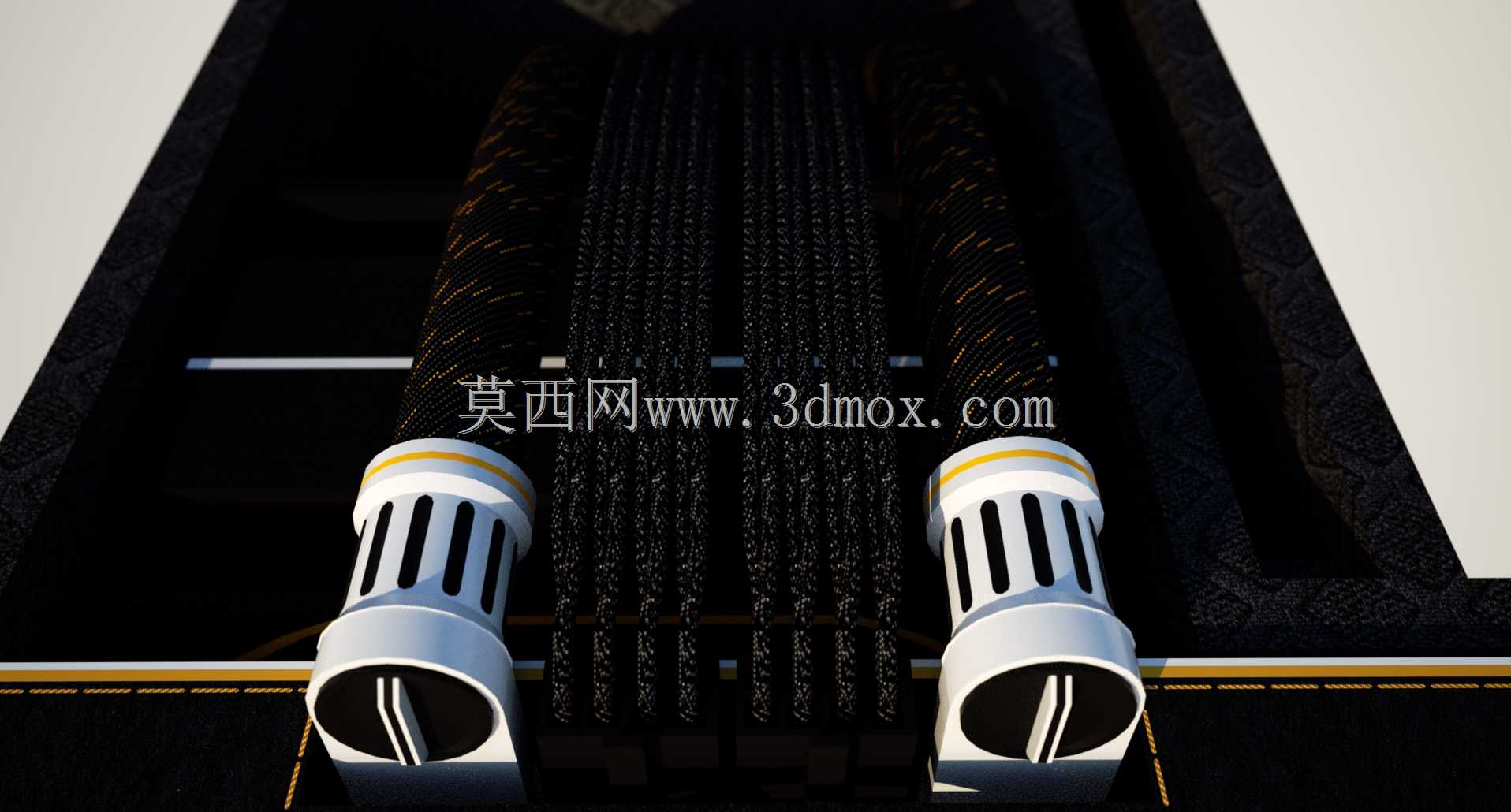

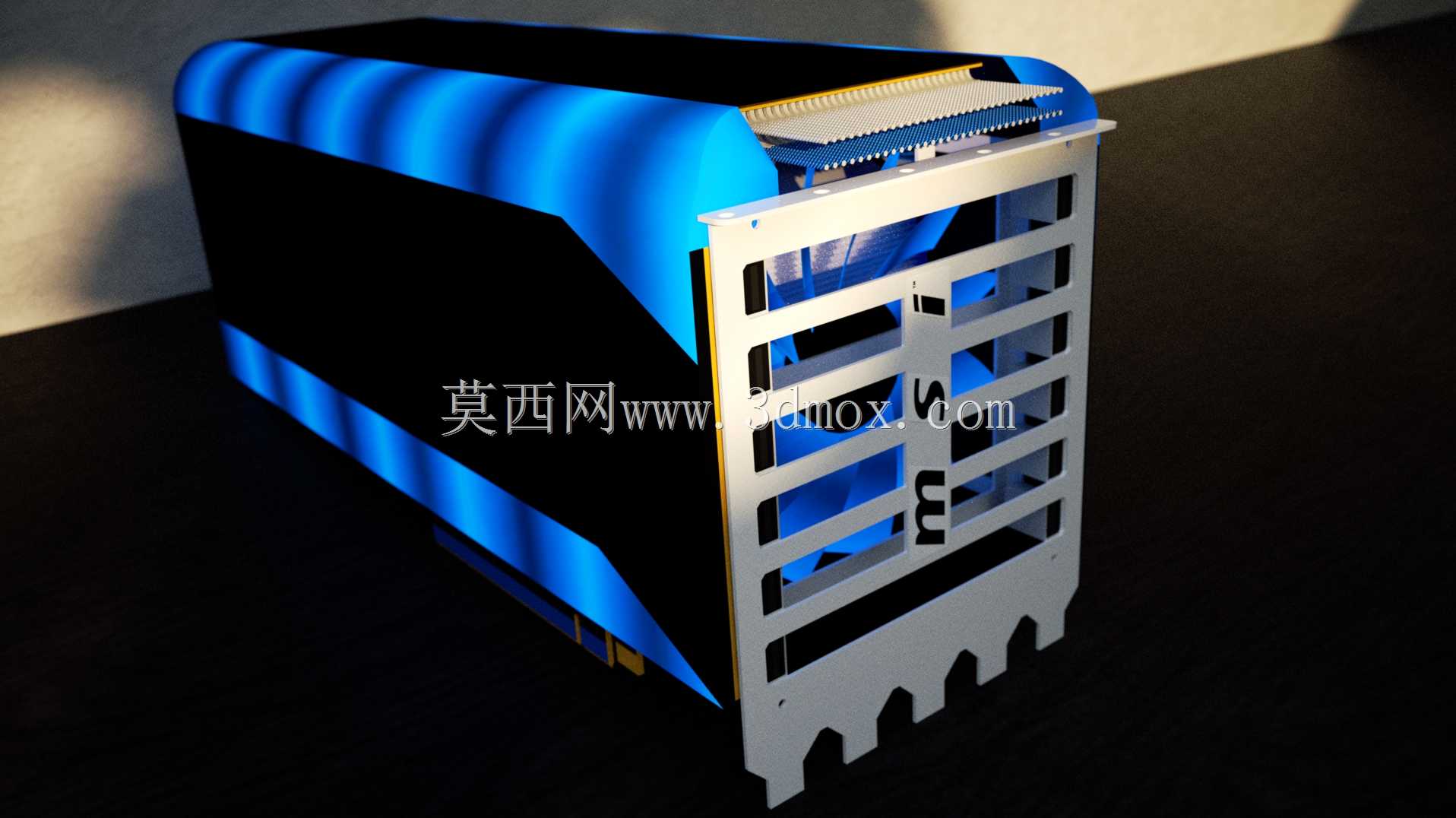

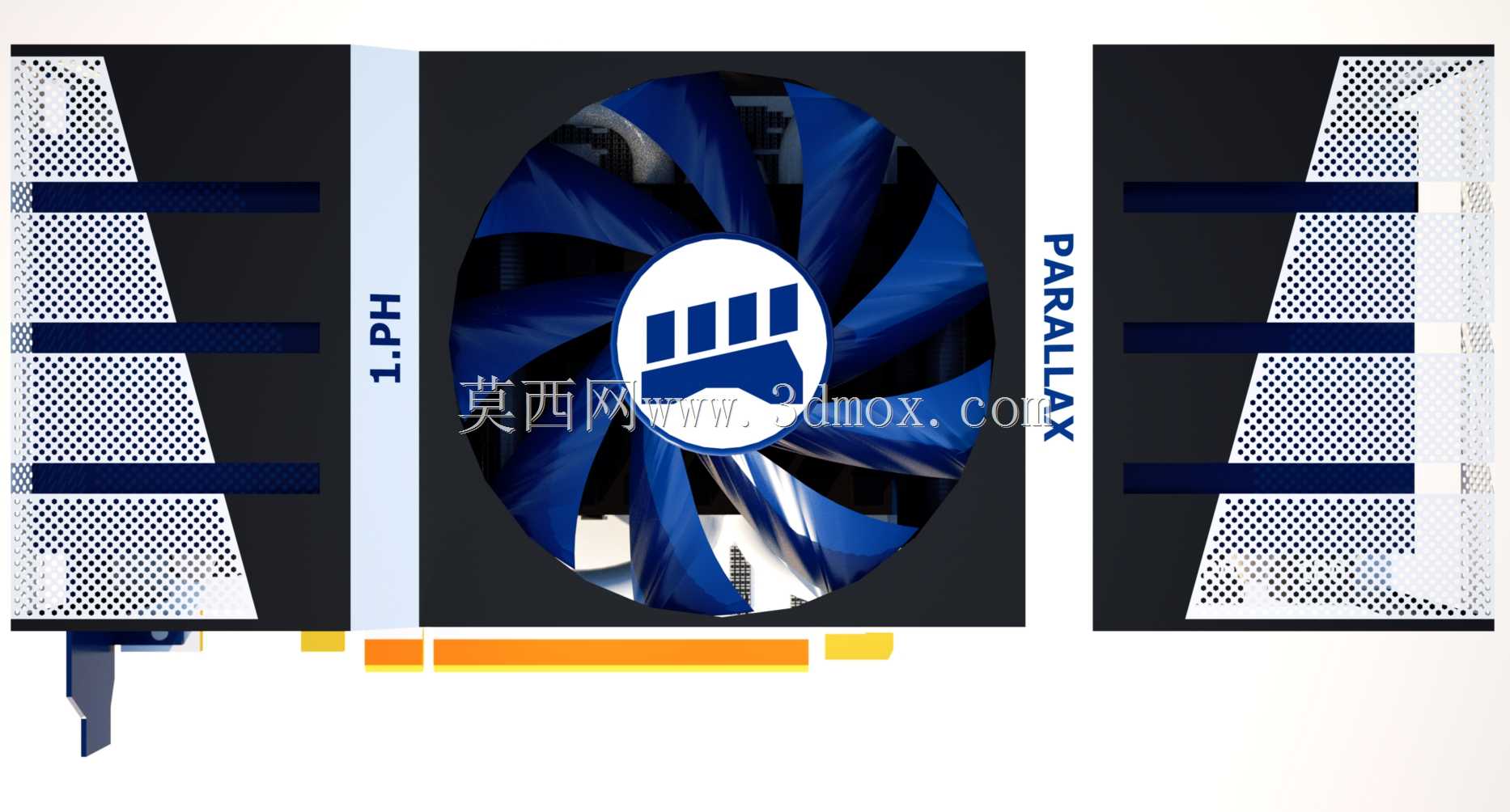

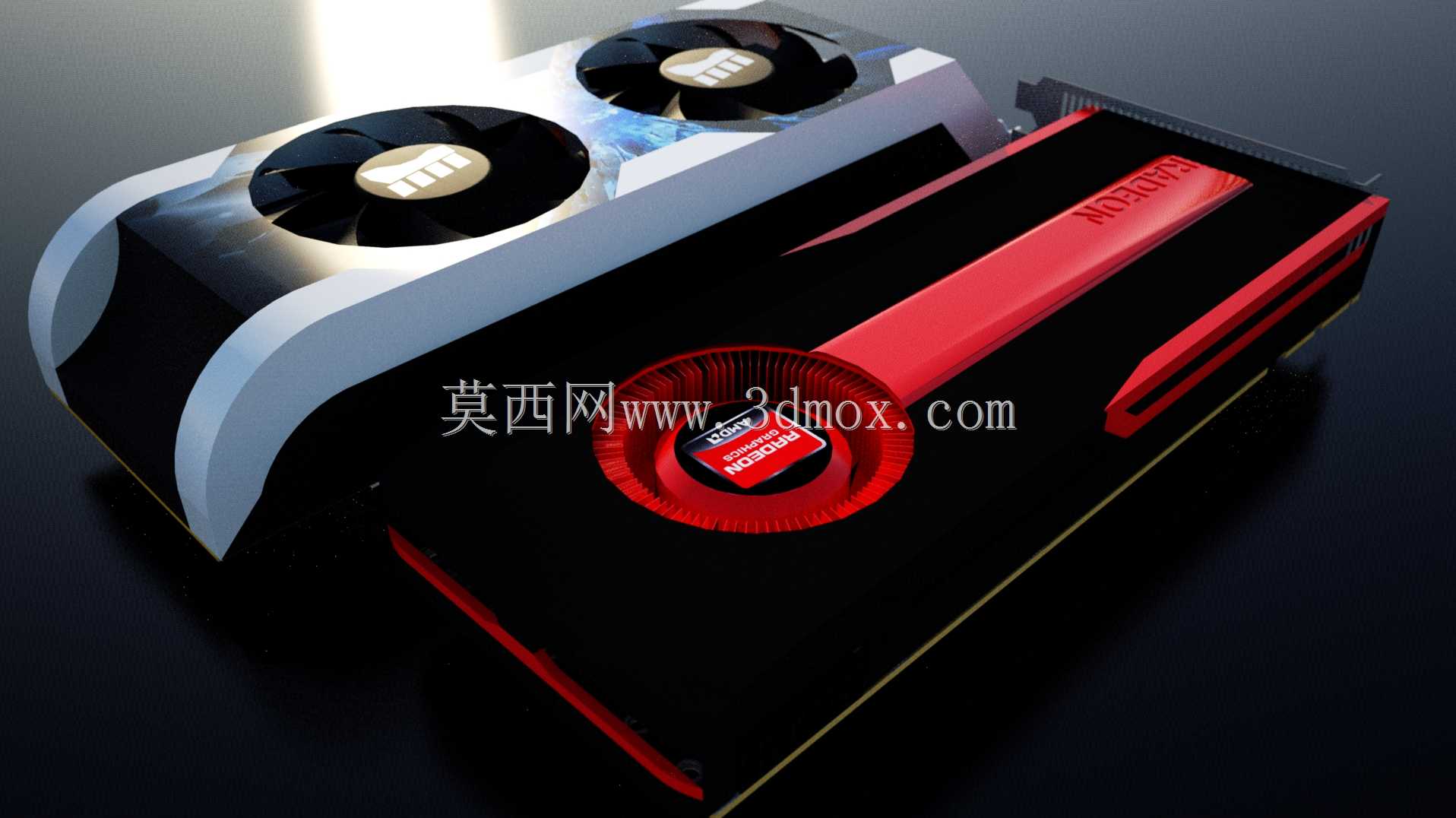

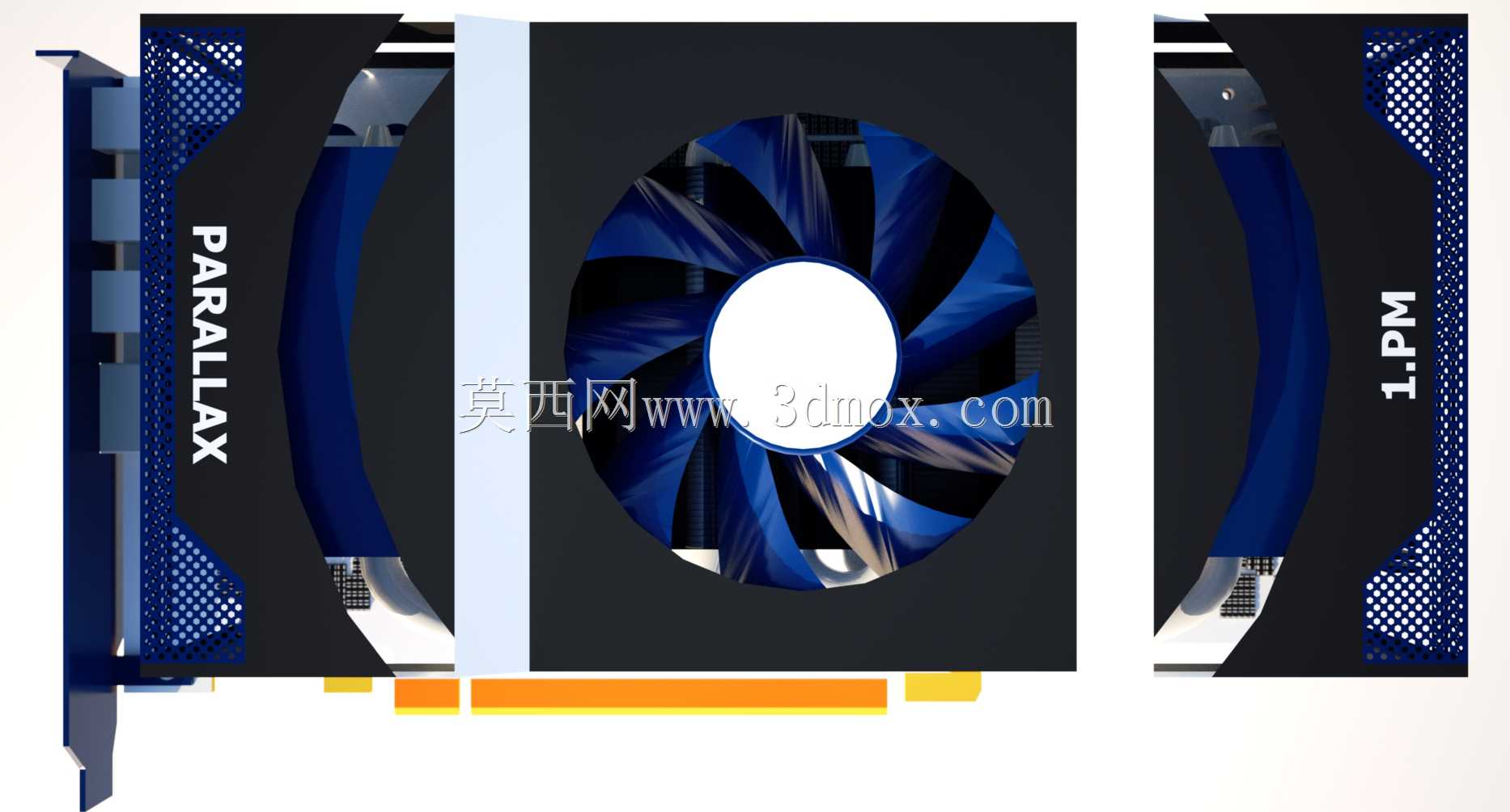

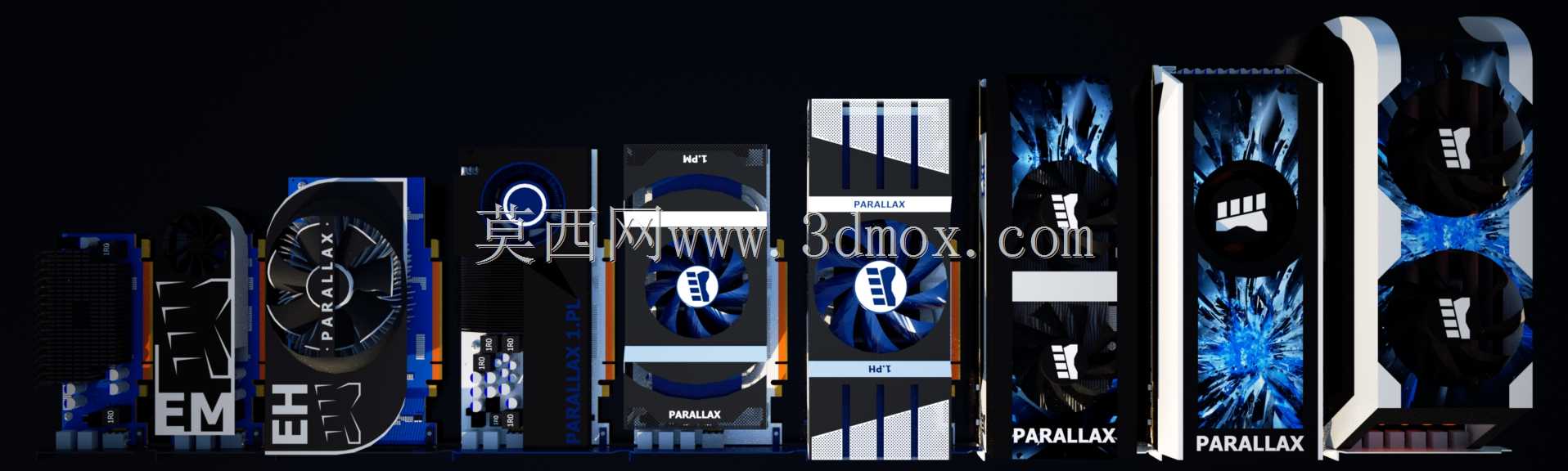

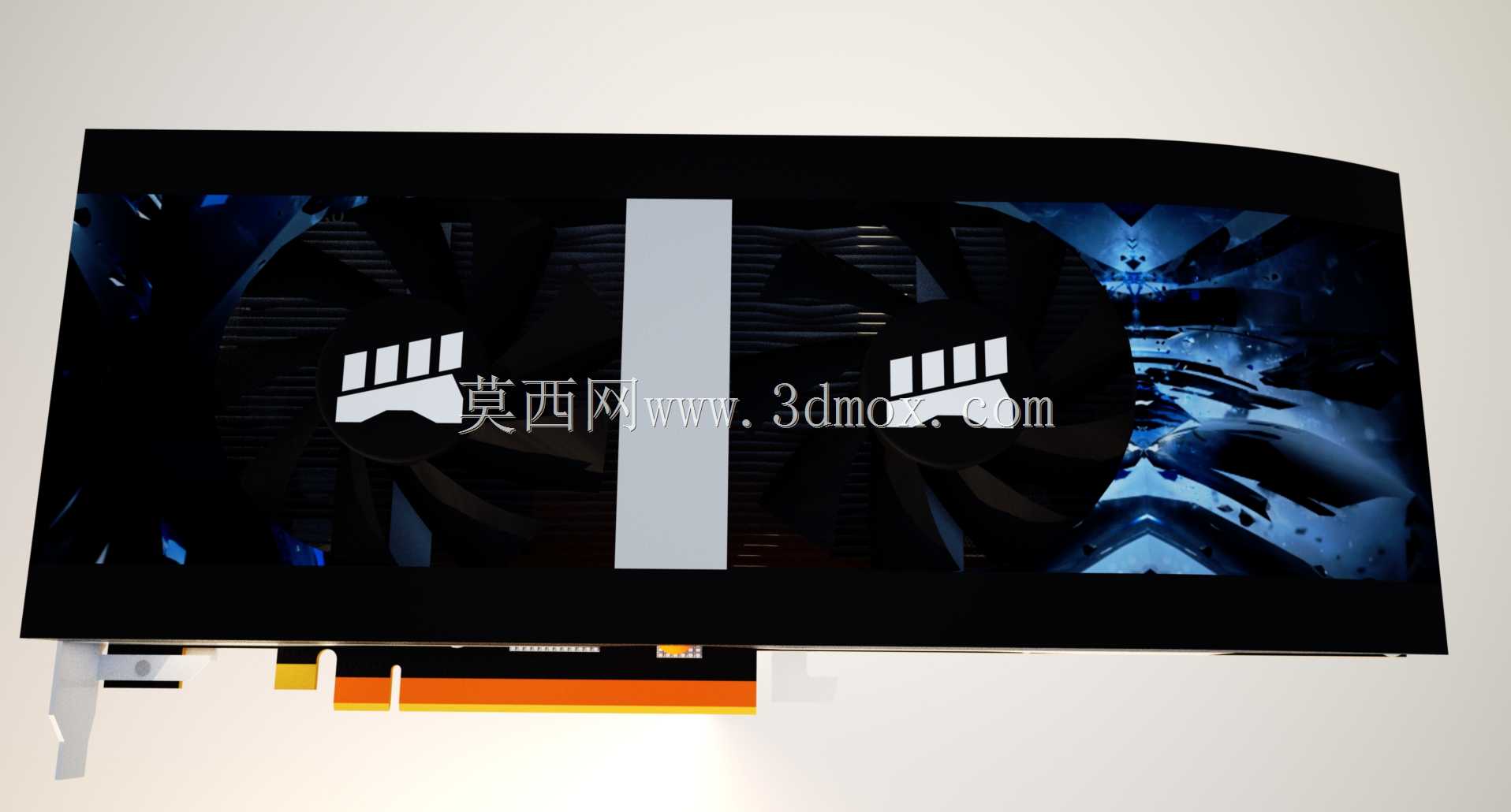

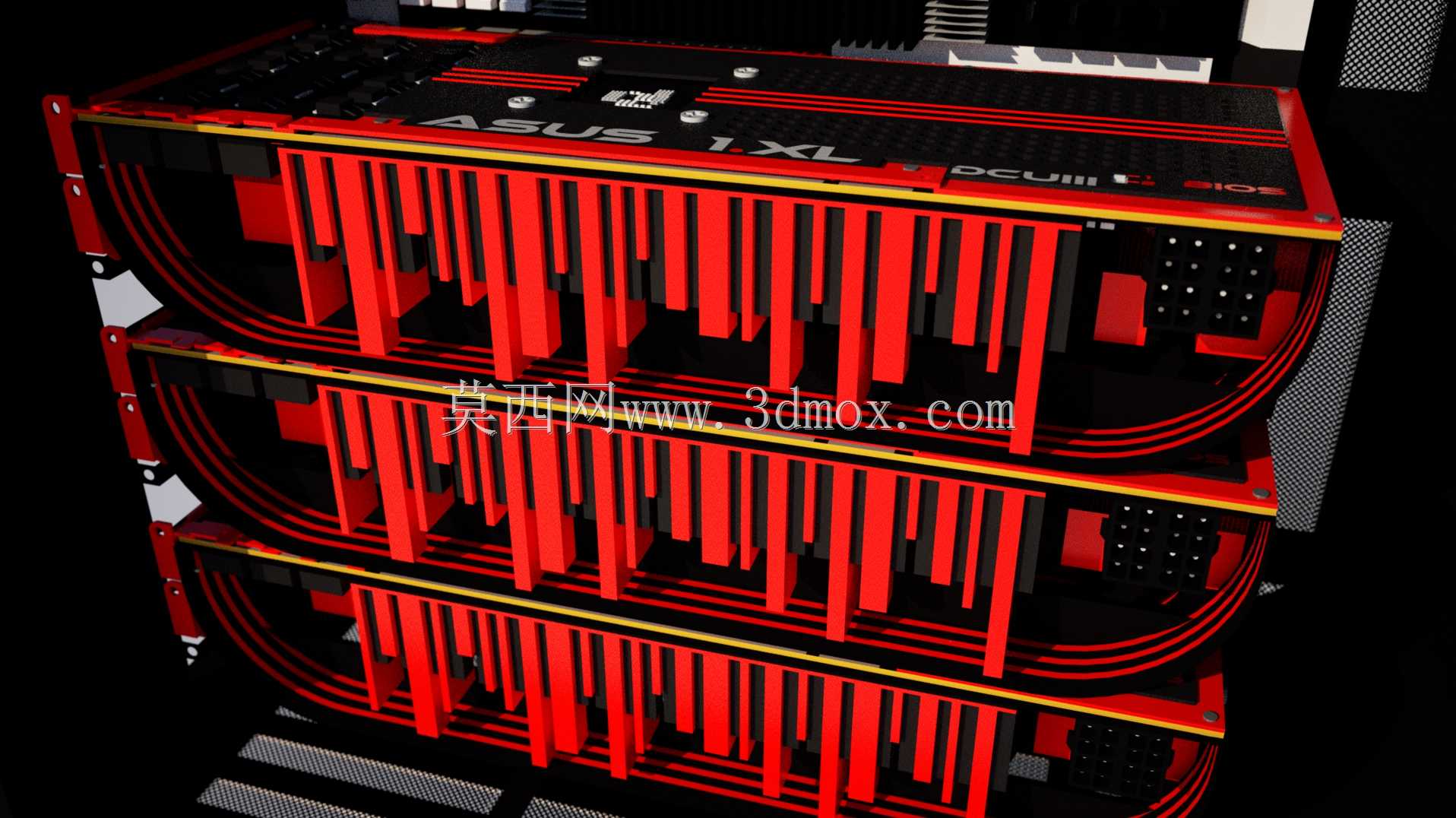

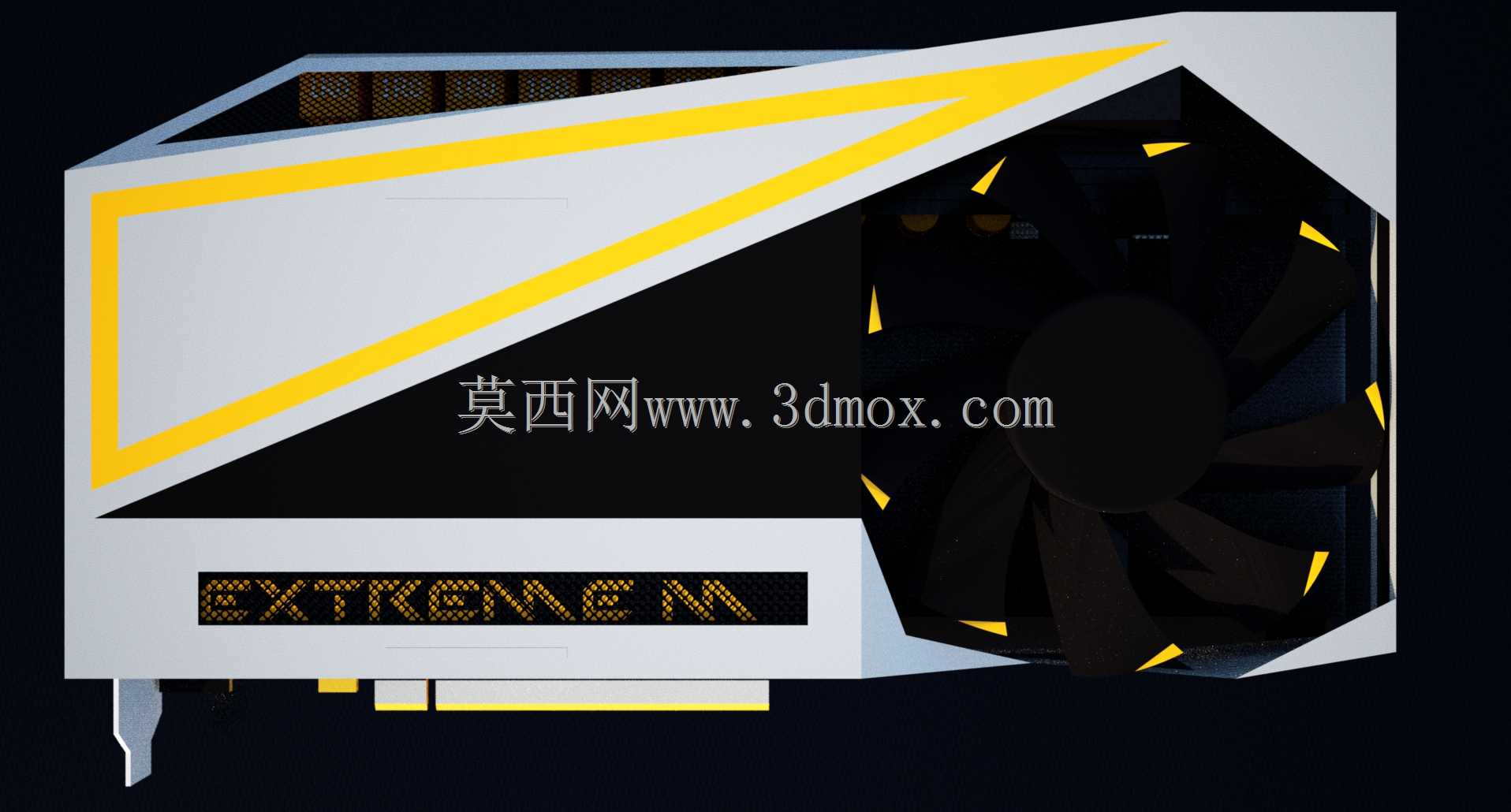

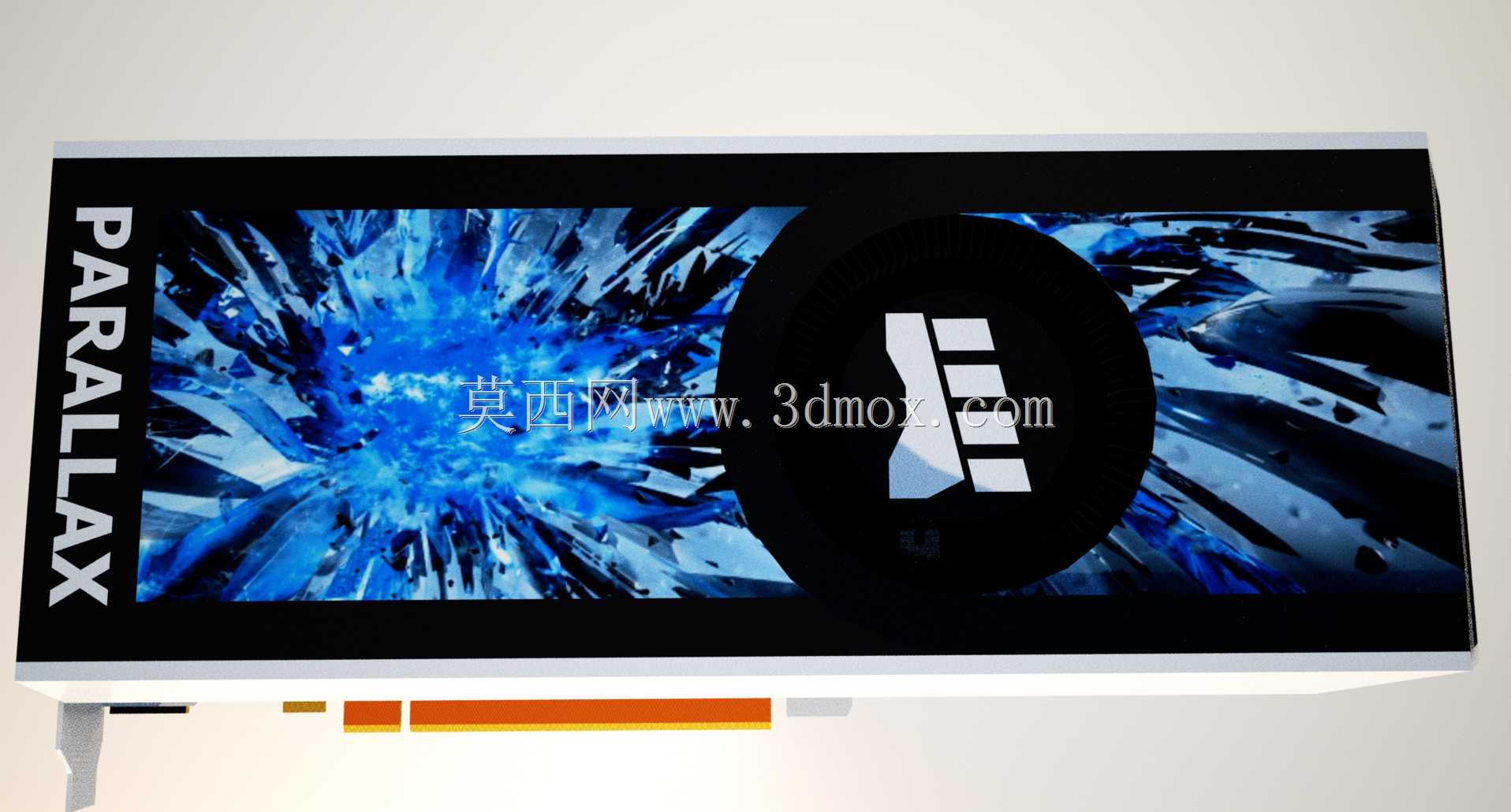

本次呈现的视差风格显卡设计,首先要明确其核心应用场景覆盖台式DIY主机、电竞工作站、小型图形渲染服务器等对图形算力有明确要求的硬件环境,区别于公版显卡的保守外观,这套方案在结构边界上做了针对性适配,全系列不同定位的卡型统一遵循PCIe x16插槽的安装规范,金手指位置、挡板挡片的开孔尺寸完全符合行业通用标准,挡板处预留的DP、HDMI接口位置公差控制在0.1mm以内,避免装机时出现接口对位偏差无法插线的问题。从设计思路来看,视差效果的呈现并非单纯的外观装饰,而是结合散热风道的走向做的结构分层:外层装饰罩的镂空纹路顺着风扇进风方向做斜切处理,既可以通过层叠的结构件营造出立体视差观感,又不会像全封闭装饰罩那样阻挡进风效率,不同定位的卡型对应不同的散热规模,双风扇版本的整体长度控制在260mm以内,适配绝大多数MATX、ITX小机箱的安装空间,三风扇版本长度控制在320mm以内,预留足够的显存、供电模块散热余量,厚度统一控制在2.5个PCIe插槽厚度,避免遮挡相邻插槽的扩展空间。从功能特性层面,这套设计的散热鳍片采用穿FIN工艺结合热管直触核心的结构,视差分层的装饰件之间预留了2mm的通风间隙,风扇转动时产生的气流可以顺着层叠结构的缝隙带走供电模组、显存颗粒表面的积热,不会出现装饰件闷罐的问题;装饰罩表面的视差图案采用嵌入式印刷工艺,不会因为长期高温出现掉漆、图案脱落的问题,风扇边框的造型和外层装饰件的纹路做了对齐处理,静态下可以形成连贯的视觉效果,风扇转动时因为视觉暂留会形成动态的视差流动观感。实际选型适配时,这套结构可以覆盖从入门级到旗舰级的不同核心方案,供电模块的散热装甲位置预留了通用安装孔位,可以根据不同PCB的供电布局调整装甲固定位置,不需要重新开模就能适配不同方案的PCB板,有效降低了多SKU生产的开模成本;显卡尾部的供电接口位置做了内凹处理,预留了15mm的插头插拔空间,即使机箱内部走线空间紧凑,也能顺利插拔供电线材,不会出现线材顶侧板的问题。安装边界方面,显卡的重量分布做了重心优化,靠近挡板一侧的结构件做了加厚处理,搭配PCB背面的金属加固条,长期使用不会出现PCB弯曲变形的问题,显卡尾部预留了显卡支架的安装孔位,适配市面上主流的立式、卧式显卡支架,满足大重量旗舰卡的承重需求。
