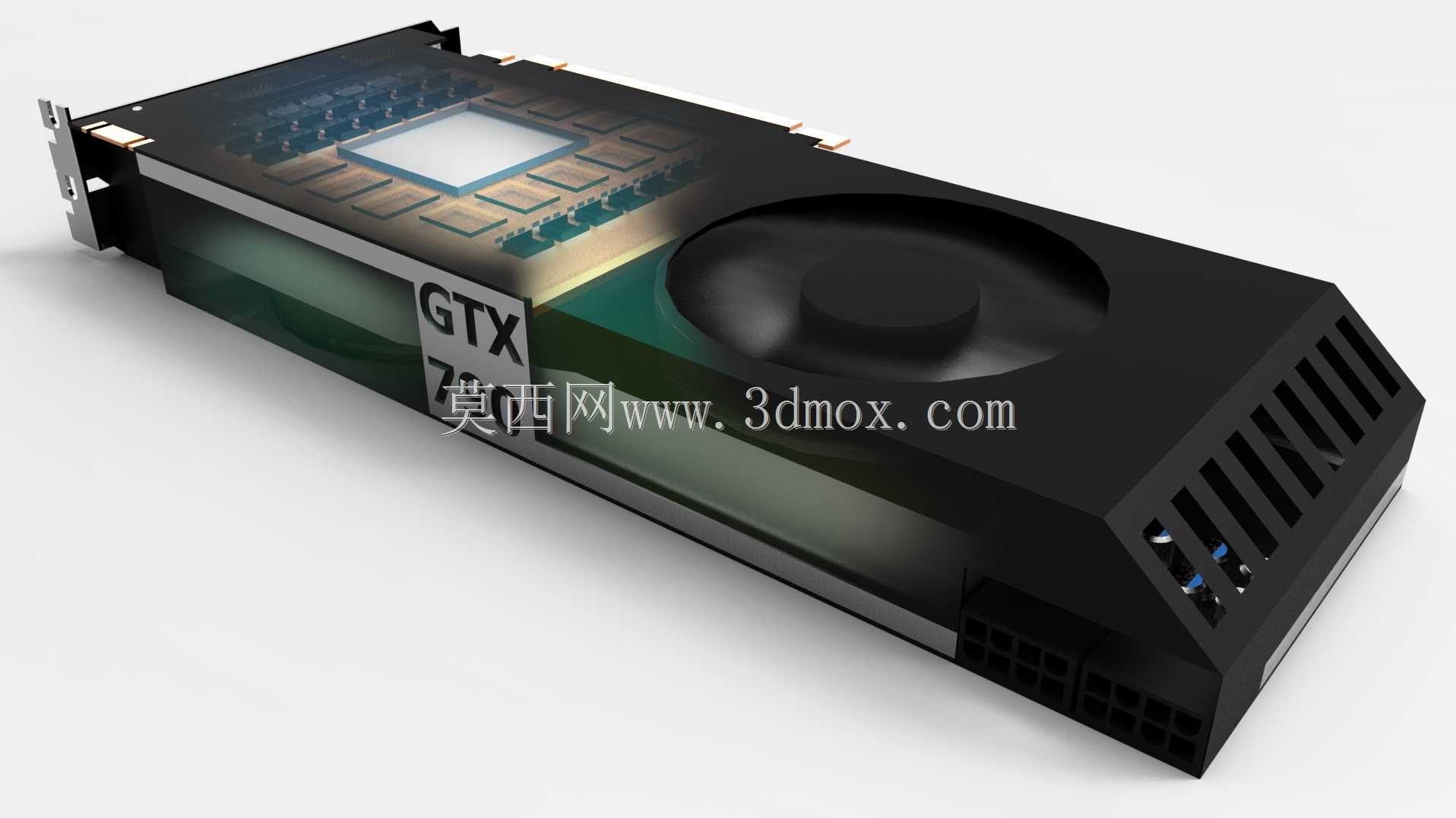

创意双PCB结构公版涡轮散热显卡外观结构

这款显卡结构设计采用了双PCB叠层布局思路，在常规单PCB显卡的安装尺寸边界内，通过上下两块电路板的空间排布，拓展了板载元件的布设空间，能够在标准PCIe扩展槽的安装位限制下，容纳更多的供电模组与显存颗粒，适配高规格图形处理核心的元件搭载需求。从实际应用场景来看，这类结构的显卡主要面向台式工作站、高性能台式主机的图形计算场景，既可以满足消费级游戏主机的高帧率图形渲染需求，也能适配专业设计工作站的三维建模、图形渲染算力输出要求，安装时完全遵循标准PCIe扩展卡的尺寸规范，无需对机箱内部结构做额外改造，兼容标准ATX、MATX机箱的扩展槽位安装要求。

散热部分采用公版常见的涡轮离心式散热方案，单涡轮风扇搭配贯穿整个卡身的封闭式风道，散热气流从卡身前端的进风栅格吸入，经过核心、显存、供电元件的散热接触面后，从机箱后部的挡板位置直接排出热量，不会将废热散逸在机箱内部，对于多卡并排安装的工作站场景，这种风道设计能够避免相邻显卡的热量互相干扰，保证多卡并行工作时的散热稳定性。卡身侧面预留了标准的外接供电接口位，接口位置避开了PCB叠层的结构干涉区域，插拔供电线材时不会与板身结构产生冲突，挡板位置按照标准扩展卡规范预留了显示输出接口的安装位，能够兼容常规的视频输出接口布设。

在结构设计细节上，两块PCB之间通过板间连接器实现信号与供电的连通，固定结构采用金属中框搭配塑料外壳的组合，金属中框既承担两块PCB的定位固定作用，也能辅助分摊散热模组的重量，避免长期使用后PCB出现弯曲变形的问题。外壳的通风栅格做了倾斜角度处理，在保证风道密闭性的同时，能够减少气流通过时的风切噪音，风扇安装位做了减震结构预留，降低风扇运转时的振动传递到板身元件的概率，提升长期运行的结构可靠性。整体外形尺寸严格遵循双槽扩展卡的厚度标准，安装时不会占用相邻的扩展槽位，给机箱内其他扩展卡的安装预留了充足空间，卡身尾部做了圆弧过渡处理，避免安装时剐蹭机箱内部的走线或者其他硬件结构。
