紧凑型油冷台式电脑主机机箱结构设计

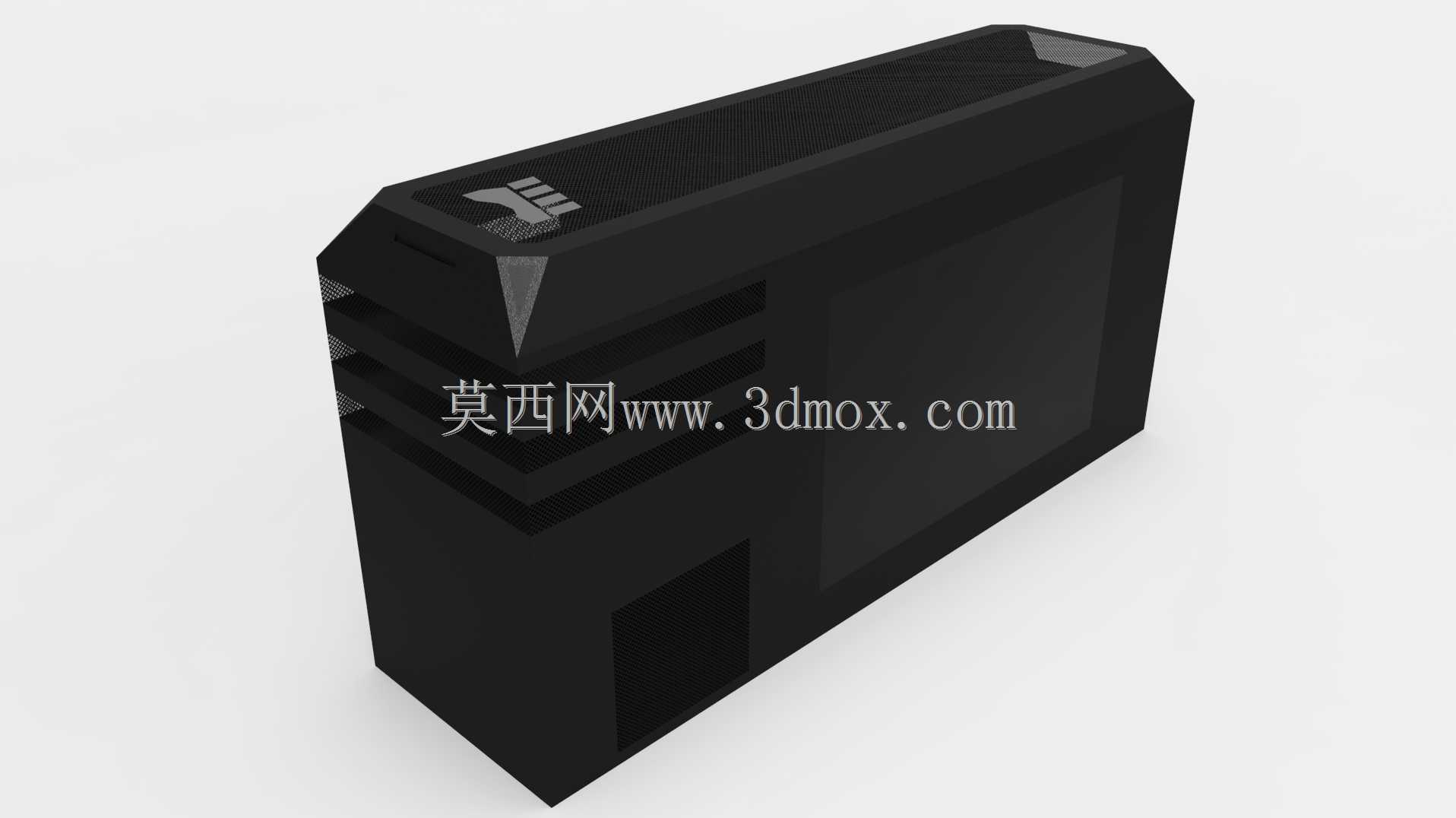

在桌面级高性能计算硬件的应用场景里，传统风冷机箱受限于空气导热效率与风道布局约束，面对持续高负载运算的硬件散热需求时，往往会出现局部积热、风扇转速拉高带来的噪音超标问题，油冷散热方案凭借绝缘冷却液的高比热容、全域接触导热特性，成为小众高性能装机场景的可选方向，这款30dm3容积的油冷机箱正是针对这类需求做的结构探索。从实际使用场景出发，这款机箱定位桌面放置的紧凑型高性能主机，整体外形做了切角棱边处理，没有采用传统方正机箱的直角结构，顶部的斜切造型一方面可以规避桌面放置时的边角磕碰，另一方面也为顶部的冷却液加注口、排气结构预留了安装空间，避免加注冷却液时液体沿外壁流溢到桌面。机箱主体采用一体化封闭腔体设计，区别于常规风冷机箱的大面积通风开孔结构，整个腔体除了预留的冷却液循环接口、走线密封位之外，其余位置均做密封处理，防止绝缘冷却液渗漏，腔体内部的空间布局围绕硬件安装与冷却液流动路径做规划：主板安装位预留了标准ATX主板的固定孔位，显卡安装位做了横向支撑结构，避免长期浸泡在冷却液中出现PCB板形变，电源位单独做了隔离腔？不对，油冷场景下电源也可浸泡在绝缘冷却液中，因此电源位只做了承托结构，没有额外的密封隔断，减少冷却液流动的阻力。从设计思路上看，这款机箱没有追求大容积的冗余设计，而是将整体内部净容积控制在30立方分米，刚好容纳标准ATX主板、全长显卡、ATX电源以及240mm规格的冷排循环结构，外部尺寸控制在长450mm、宽220mm、高380mm的范围内，能够适配绝大多数常规电脑桌的下方主机位放置空间，不会占用过多桌面活动区域。机箱前部做了三层横向格栅结构，这里的格栅并非风冷进风用途，而是作为外置冷排的通风通道，当冷却液通过循环泵流经外置冷排时，格栅可以引导外部空气穿过冷排鳍片带走热量，同时格栅的斜向角度可以避免日常使用时灰尘、泼溅的液体直接进入冷排区域。机箱侧面采用整块透明板材做密封固定，既可以观察内部冷却液的液位高度、硬件运行状态，也能满足部分用户对硬件展示的需求，透明板材与金属腔体的连接位置采用耐油橡胶密封圈做压合密封，连接螺丝均匀分布在板材四周，保证长期使用下的密封可靠性，不会因为冷却液的长期浸泡出现密封胶老化渗漏的问题。机箱底部预留了四个减震脚轮的安装位？不，桌面放置场景下脚轮并不实用，因此底部做了四个凸起的橡胶脚垫安装位，脚垫高度10mm，既可以垫高机箱底部避免桌面的积水、污渍接触机箱金属底板造成腐蚀，也可以为底部可能设置的冷却液排放阀预留操作空间，当需要更换冷却液时，无需抬升整个机箱，就可以通过底部的排放阀接取废液。在硬件安装边界的设计上，机箱内部的CPU安装位上方预留了160mm的高度空间，能够兼容绝大多数塔式冷头或者浸没式油冷的导流盖结构，显卡安装位的长度预留到330mm，可以覆盖当前市售绝大多数三风扇长度的消费级高性能显卡，硬盘安装位设置在腔体的后侧角落，采用免工具的卡扣式固定结构，可以安装2块3.5英寸机械硬盘与2块2.5英寸固态硬盘，不会占用核心硬件的安装空间，也不会阻挡冷却液的流动路径。考虑到油冷机箱的日常维护需求，顶部的加注口做了大直径的螺纹密封盖设计，加注口直径达到80mm，加注冷却液时可以直接倒入，不需要借助额外的漏斗，密封盖内置了泄压阀结构，当机箱内部因为硬件发热导致冷却液温度升高、腔体内压力上升时，泄压阀可以自动排出多余的气体，避免腔体内部压力过大导致密封结构失效。走线位置全部设置在机箱后侧的I/O区域，每个走线孔都配备了可调节的橡胶密封塞，线材穿过密封塞后可以通过拧紧密封塞的压帽抱紧线材外壁，既可以固定线材避免拉扯，也可以保证走线位置的密封性能，防止冷却液从走线缝隙渗漏。不同于市面上常见的改装油冷机箱，这款结构在设计之初就考虑了量产的工艺可行性，金属腔体部分采用折弯焊接工艺，拼接焊缝全部做在内侧，外部看不到明显的焊接痕迹，既提升了外观的整体性，也减少了外部焊缝的渗漏风险，所有的固定孔位都采用冲压成型，位置精度可以控制在0.1mm以内，保证硬件安装时的孔位对齐度，不会出现孔位偏差导致硬件无法安装的问题。在冷却液流道的设计上，腔体内部没有设置多余的挡流结构，而是通过硬件安装位的布局引导冷却液自然流动：冷排的循环泵出水口设置在腔体的前侧下方，冷却液从下方进入腔体后，顺着显卡、主板的缝隙向上流动，带走硬件表面的热量后从腔体后侧上方的回水口流回冷排，形成自然的下进上出循环路径，不需要额外设置导流板就可以保证冷却液在腔体内部充分流动，避免出现局部的流动死区导致热量堆积。
