诺芬GPU冷却器改进型散热结构设计

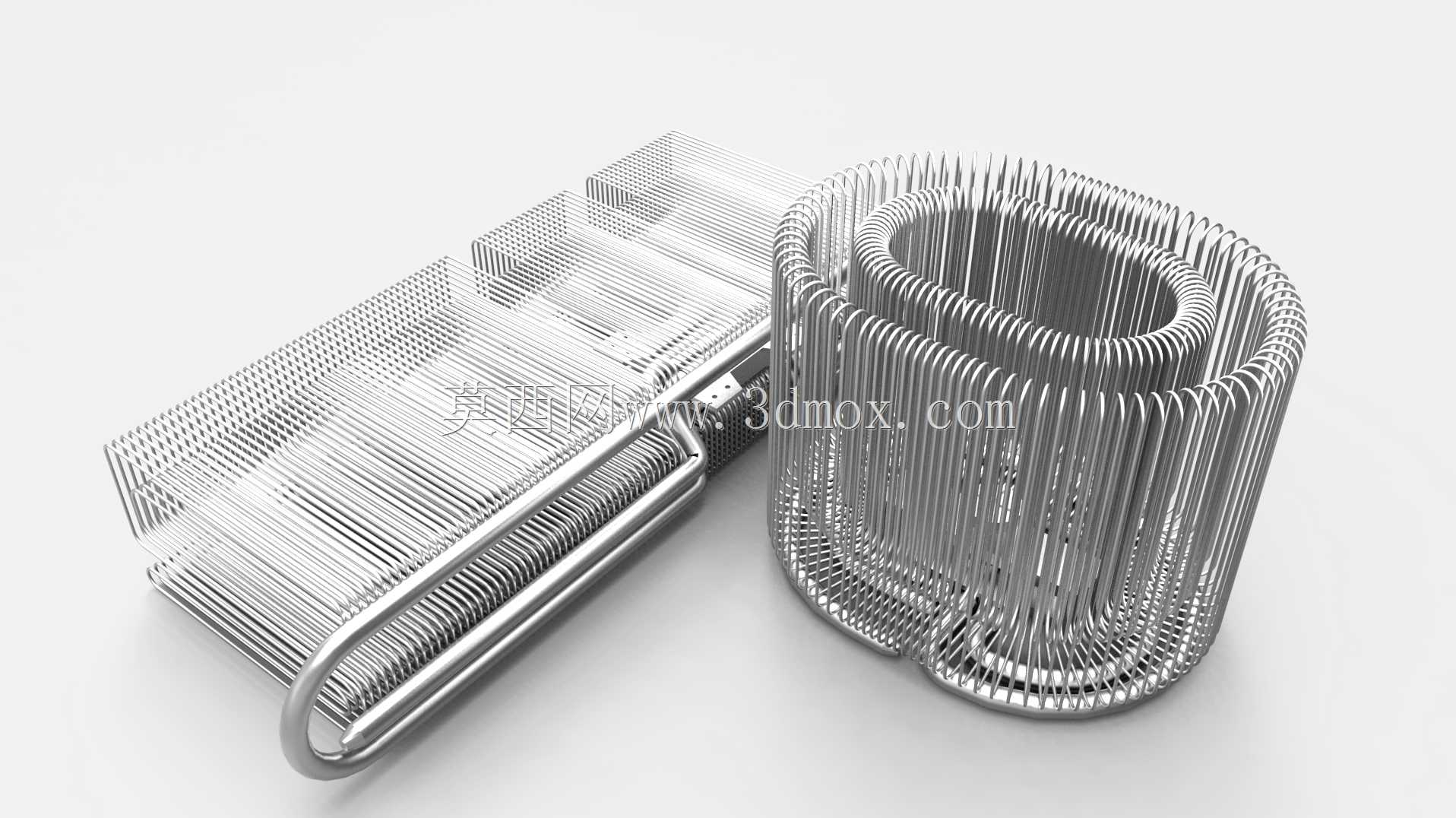

本次呈现的两款散热结构，分别针对不同功耗区间的图形处理器散热需求做了针对性优化，核心思路是在有限的机箱安装空间内，最大化拓展有效换热面积，同时平衡风阻与散热效率的关系。其中长条形结构适配常规横置显卡的安装位，整体轮廓贴合PCB板的元件排布边界，避让了显存、供电模块的凸起高度，底部平整接触面可保证与GPU核心的充分贴合，弯折的导热管直接贯穿密集的铝制翅片组，翅片采用等间距排布设计，既可以让气流顺利穿过翅片间隙带走热量，也能避免翅片过密导致的风阻升高、风扇负载过大的问题。圆筒形的散热结构则针对高功耗GPU的散热需求做了特殊设计，环形排布的翅片围绕中心导热基座展开，多层弯折的导热管从基座延伸至翅片各个区域，将核心处的热量快速均匀传导到每一片翅片上，这种环形结构可以适配离心式风扇的出风方向，让气流沿着环形翅片的间隙径向流出，减少气流在散热模组内部的紊流损耗，提升换热效率。从实际应用场景来看，这类散热结构不仅可以用在桌面级独立显卡上，经过尺寸调整后也可适配工业级计算卡、嵌入式GPU模组的散热需求，在工控机、小型工作站这类内部空间紧凑、通风条件有限的设备中，这类高密度翅片的被动+主动结合散热结构，能够在较低的风扇转速下实现足够的散热能力，降低设备运行的风噪。设计过程中需要重点考量安装边界的匹配，长条形结构的固定孔位完全遵循公版显卡的安装孔距标准，不需要额外修改PCB板的固定结构即可直接替换原有散热模组，圆筒形结构则预留了风扇安装的卡位，可直接匹配标准尺寸的离心风扇，不需要额外设计固定支架。两款结构的翅片都采用了薄型铝片冲压成型工艺，导热管与翅片之间采用胀接工艺保证接触紧密，减少接触热阻，底部的导热基座采用铜铝复合结构，接触GPU的一面为铜质材料保证快速导热，上部与导热管连接的部分采用铝质材料降低整体重量，避免长期使用后对显卡PCB板造成过大的弯曲应力。在实际选型过程中，需要根据GPU的满载功耗、机箱内部的通风路径、允许的噪音阈值来选择对应的散热结构，长条形结构更适合常规ATX机箱的垂直风道安装，圆筒形结构则更适合小尺寸ITX机箱的水平风道布局，两者都做了边角钝化处理，避免安装过程中划伤操作人员或机箱内部的线材。
