Phantek高性能CPU风冷散热器结构设计

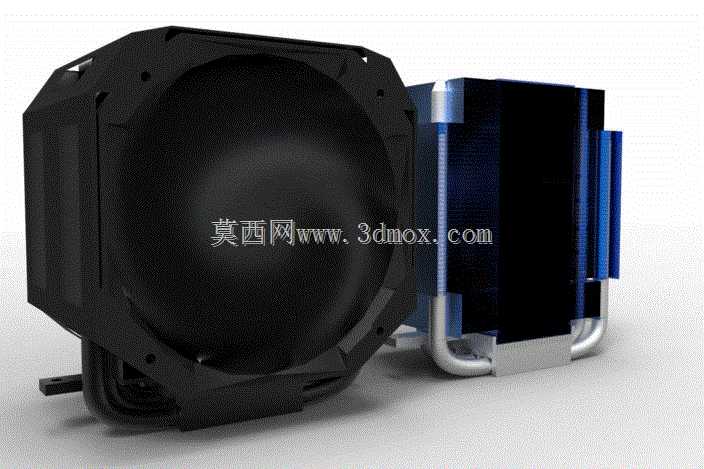

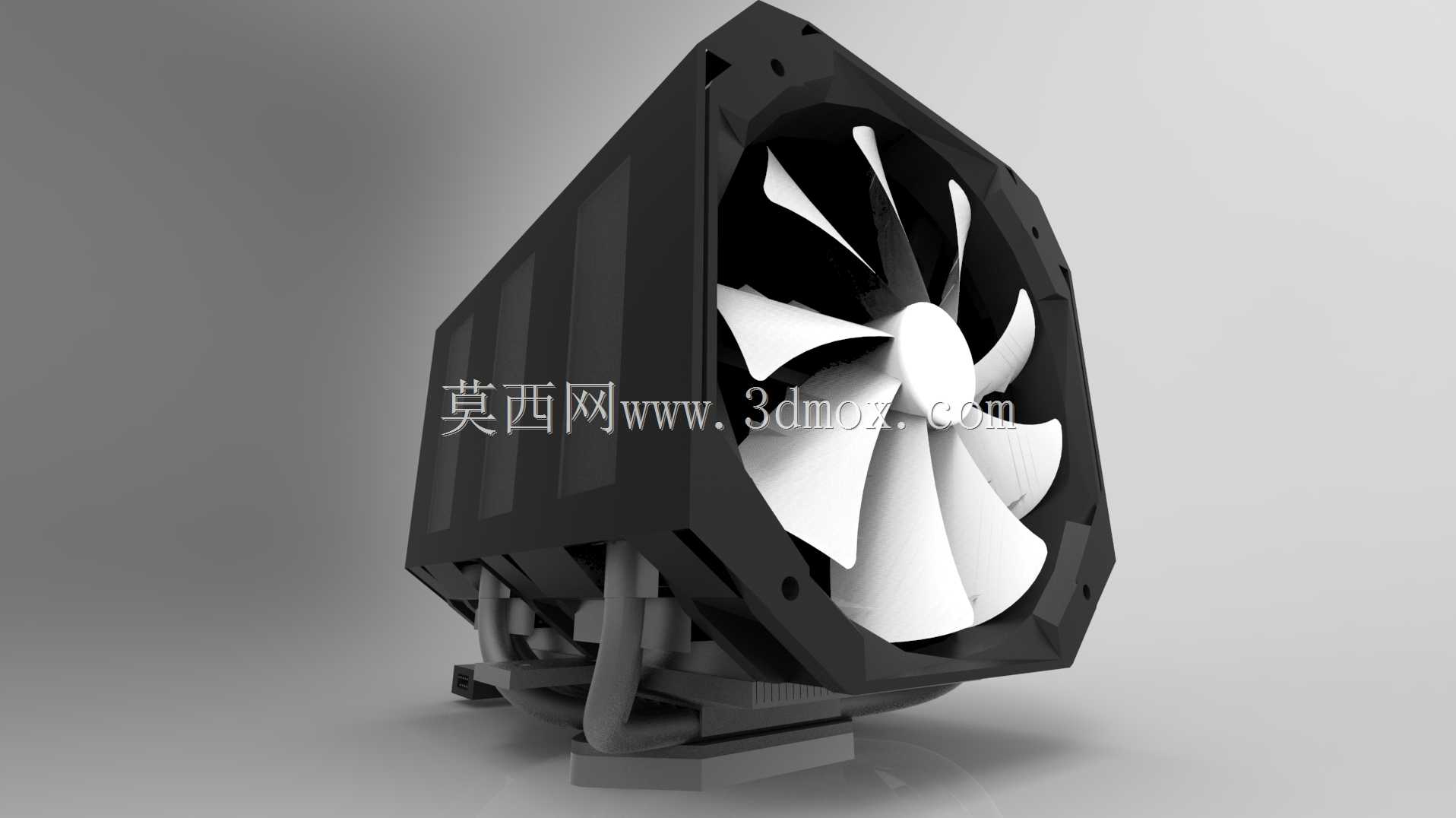

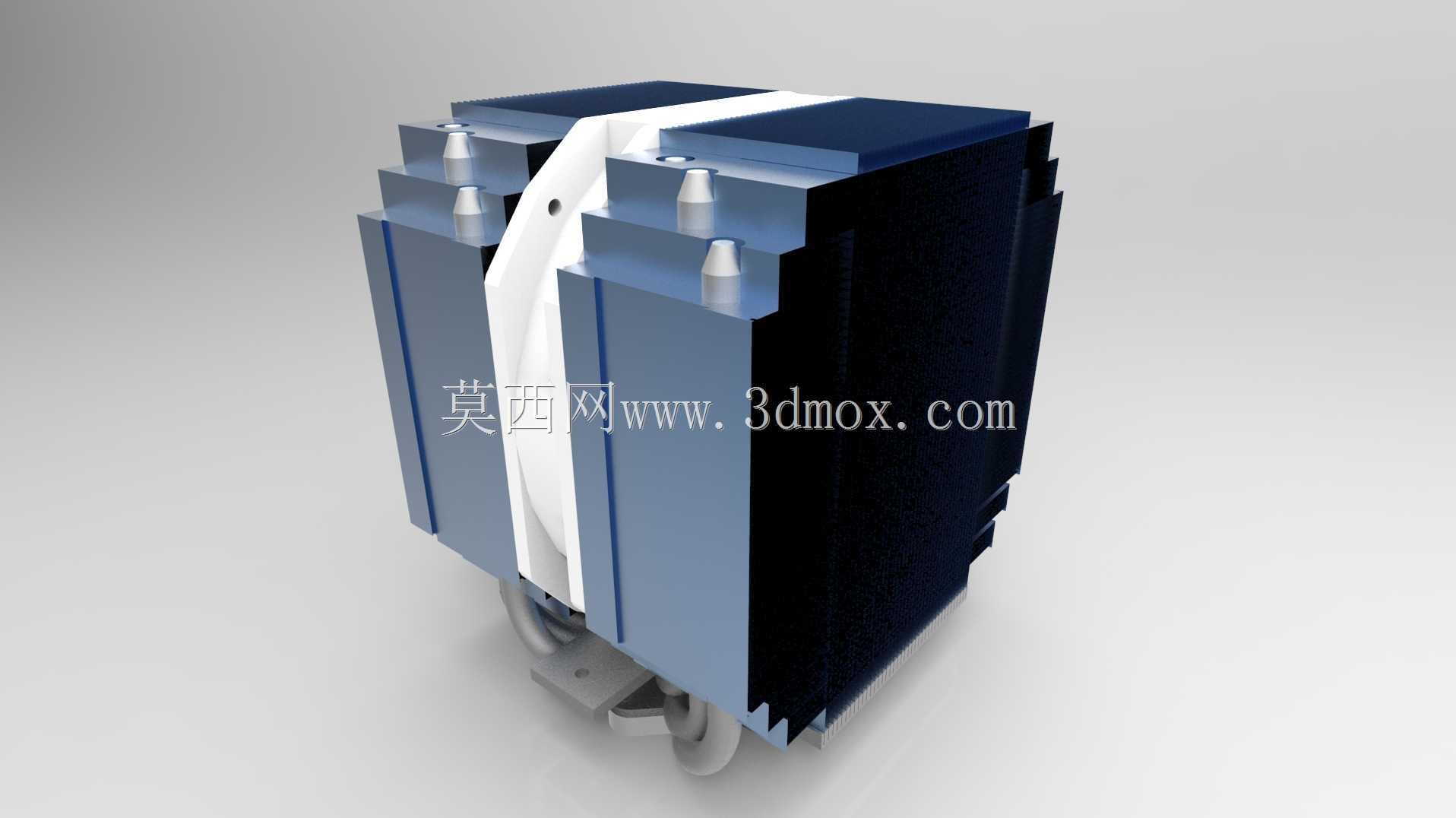

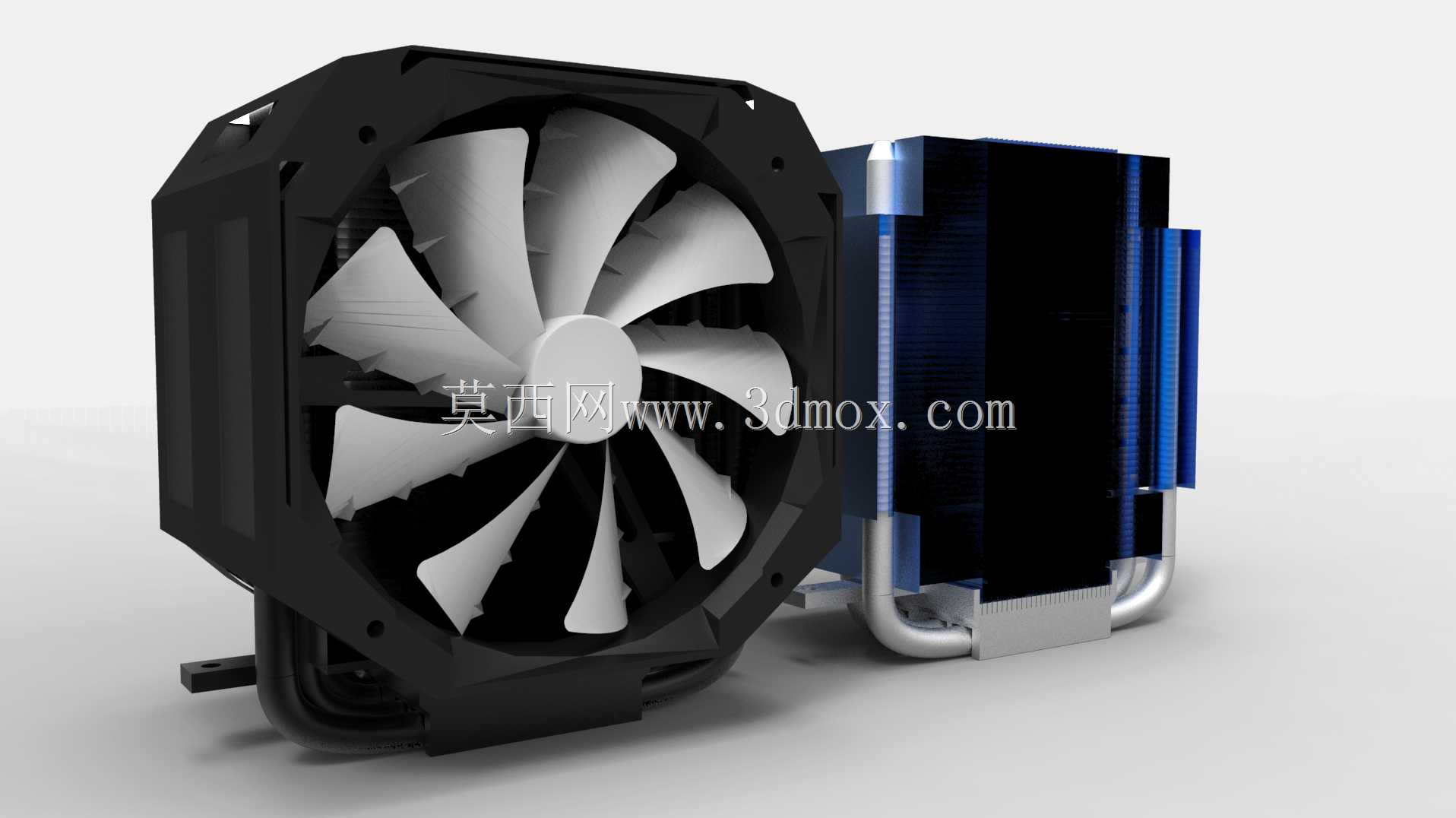

在桌面级计算机硬件散热领域，风冷CPU冷却器始终是兼顾可靠性、维护成本与散热效能的主流选型，尤其适合长期高负载运行的工作站、游戏主机等场景，无需担心漏液风险，安装后可长期稳定运行，日常仅需定期清理风扇积尘即可维持散热效率。这款冷却器采用单塔侧吹结构布局，搭配大尺寸轴流风扇，整体结构围绕最大化热交换效率展开设计。从结构组成来看，核心导热部分采用多根U型热管贯穿铝制散热鳍片组的设计，热管底部与CPU上盖直接接触，能够快速将CPU工作产生的热量传导至密集的鳍片阵列，再通过风扇产生的定向气流将热量带出机箱内部。鳍片采用穿片工艺与热管结合，接触热阻控制在较低水平，鳍片表面做了扰流结构设计，能够延长气流在鳍片间隙的停留时间，提升热交换效率，同时避免气流直吹产生的高频风噪。风扇采用九叶大倾角扇叶设计，相比常规七叶扇叶能够在相同转速下提供更大的风压，同时扇叶边缘做了切角处理，降低扇叶切割空气产生的湍流噪音，风扇框架采用多边形减震结构，四个边角预留减震胶钉安装位，能够减少风扇运行时的震动传递到散热塔体，降低整机共振噪音。安装边界方面，这款散热器的整体高度适配主流中塔机箱的CPU散热限高要求，不会与带高马甲的内存插槽产生干涉，风扇安装位置可根据机箱风道方向调整，支持前进后出或者下进上出的风道布局，扣具结构兼容当前主流的Intel与AMD桌面CPU平台，安装时无需拆除主板即可完成固定，扣具压力经过调校，能够保证热管底座与CPU上盖紧密贴合的同时，不会压损CPU基板或PCB。在实际应用场景中，这款冷却器能够压制常规功耗的桌面级CPU满负载运行需求，鳍片组侧面的蓝色装饰条兼顾了外观辨识度，不会在侧透机箱中显得过于突兀，散热塔体的热管弯折处做了平滑处理，避免应力集中导致热管变形失效，整体结构没有易损部件，长期运行稳定性远高于同级别水冷散热方案。从设计思路来看，这款产品没有盲目追求双塔多风扇的堆料设计，而是在单塔结构的基础上优化鳍片密度、风扇风压与热管导热效率的匹配，在散热效能、噪音控制、体积占用三者之间找到平衡点，既不会因为体积过大遮挡内存或主板散热装甲，也不会因为散热冗余导致成本过高，适合追求稳定运行、低维护成本的装机用户选型参考，建模过程中对鳍片间距、热管弯折半径、风扇安装间隙都做了精准的参数还原，能够直接用于结构验证、装机适配模拟等场景。
