紧凑型摄像模组一体化智能手机结构设计

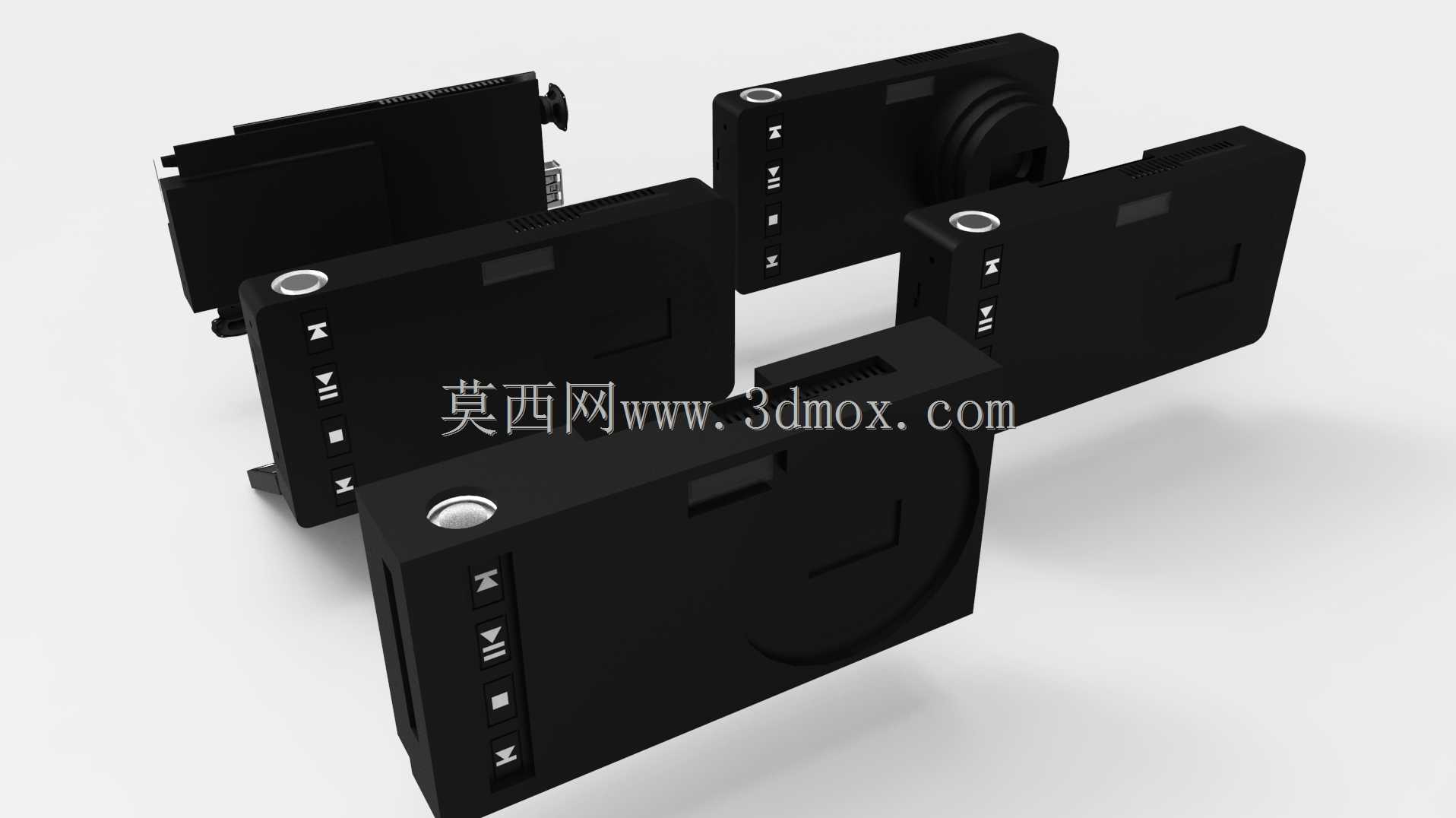

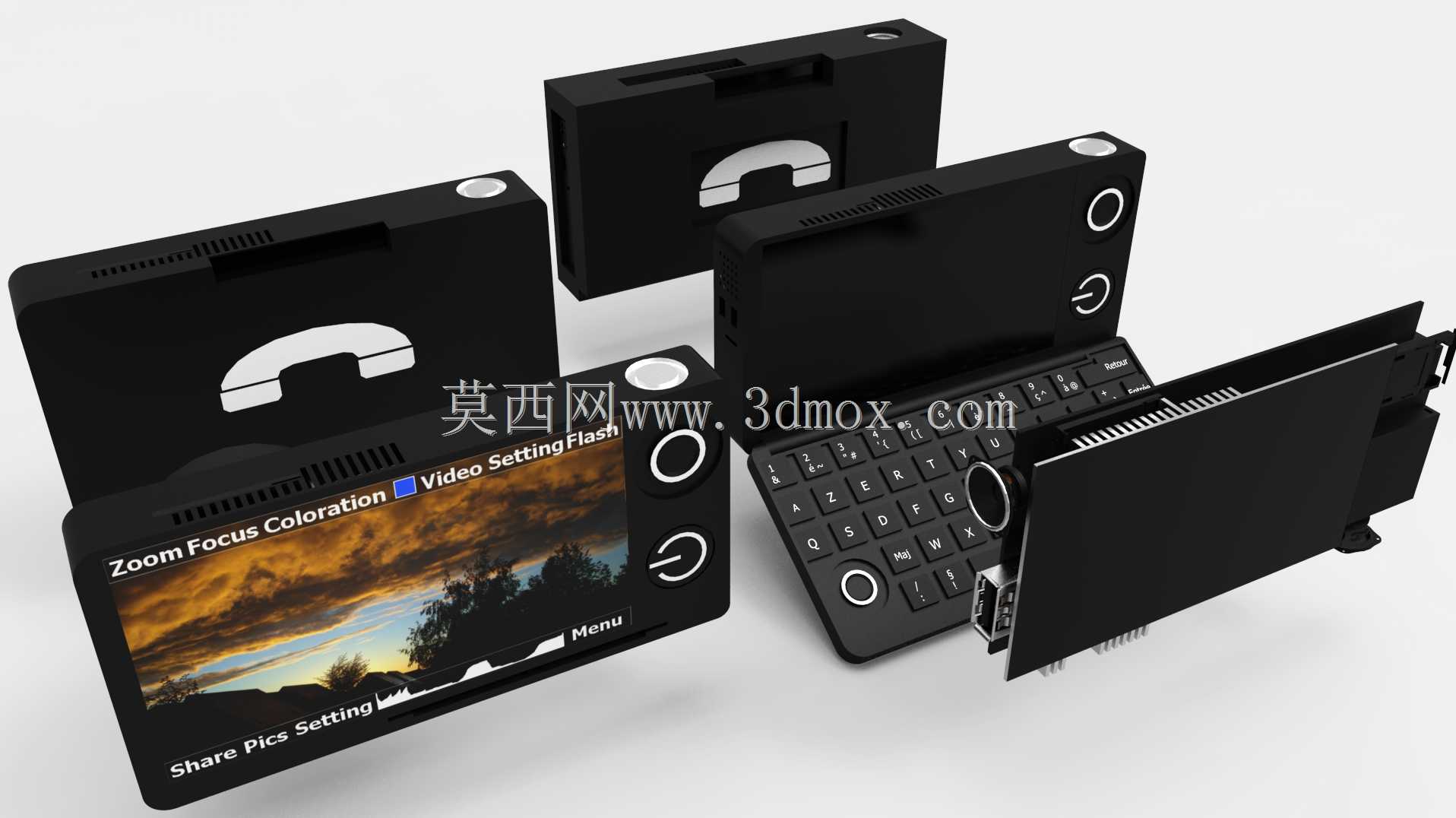

该结构设计将大尺寸摄像模组与智能手机功能模块做了深度整合，打破常规手机摄像头仅作为附属组件的布局逻辑，核心思路是在手持便携的尺寸边界内，实现专业级拍摄设备的核心硬件搭载。从结构布局来看，整机采用方正薄型机身，厚度控制在常规便携数码设备的单手握持舒适区间，边缘做小角度倒角处理，避免直角硌手的同时，保证内部堆叠的空间利用率。机身侧面集中排布功能按键，包含拍摄模式切换、参数调节、快门触发等拍摄相关的实体控件，按键做凸起式触感设计，盲操作时可快速识别按键功能，无需点亮屏幕即可完成拍摄参数调整，适配户外抓拍、快速取景的使用场景。机身顶部预留摄像模组的安装位，镜头组件做内嵌式防护设计，镜头外圈高于镜片0.3mm，平放时可避免镜片直接接触接触面产生刮擦，同时预留了滤镜转接环的安装螺纹边界，可外接不同规格的光学滤镜，拓展拍摄场景适配性。内部堆叠采用分层式布局，上层为摄像模组的感光元件、对焦马达、光学防抖组件，中层为主板、存储模块与通讯基带，下层为电池单元与扬声器组件，各层之间通过金属屏蔽罩做信号隔离，避免摄像模组工作时的电磁信号干扰通讯模块的信号收发，同时金属屏蔽罩可兼做散热结构，将长时间拍摄产生的热量均匀传导至机身中框，避免局部积热导致的元器件降频。机身侧面预留数据传输接口，兼顾充电与高速数据导出功能，可直接将拍摄的素材传输至后期处理设备，无需额外转接。从实际应用场景来看，该结构可满足日常通讯、移动办公的基础手机功能需求，同时可替代部分入门级便携相机的使用场景，适合需要随时记录影像、又不想同时携带多台设备的用户，比如户外采风、新闻纪实、日常vlog拍摄等场景，单设备即可完成通讯联络、影像拍摄、素材初剪等全流程操作。结构设计上充分考虑了手持拍摄的重心平衡，将重量较大的摄像模组布置在靠近机身握持重心的位置，长时间单手握持拍摄时不会出现头重脚轻的下坠感，机身背面做微弧面贴合处理，贴合手掌的自然弧度，提升握持稳定性。按键的按压力度做了分段式调校，快门按键采用半按对焦、全按拍摄的两段式行程，和专业相机的操作逻辑保持一致，降低用户的学习成本。机身的接口位置做了防尘塞的安装预留，可适配户外多尘、小雨环境下的使用需求，提升设备的环境适应性。
