Lightning接口公头连接器结构设计

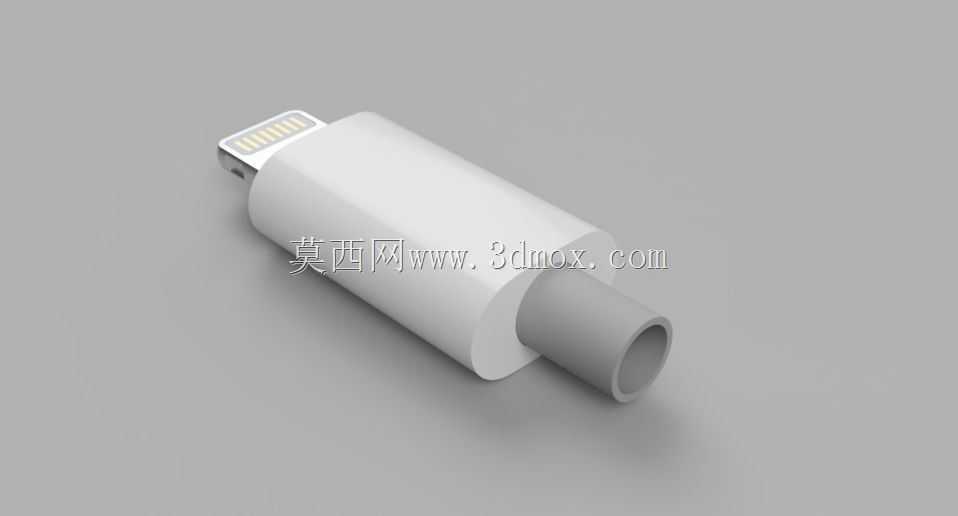

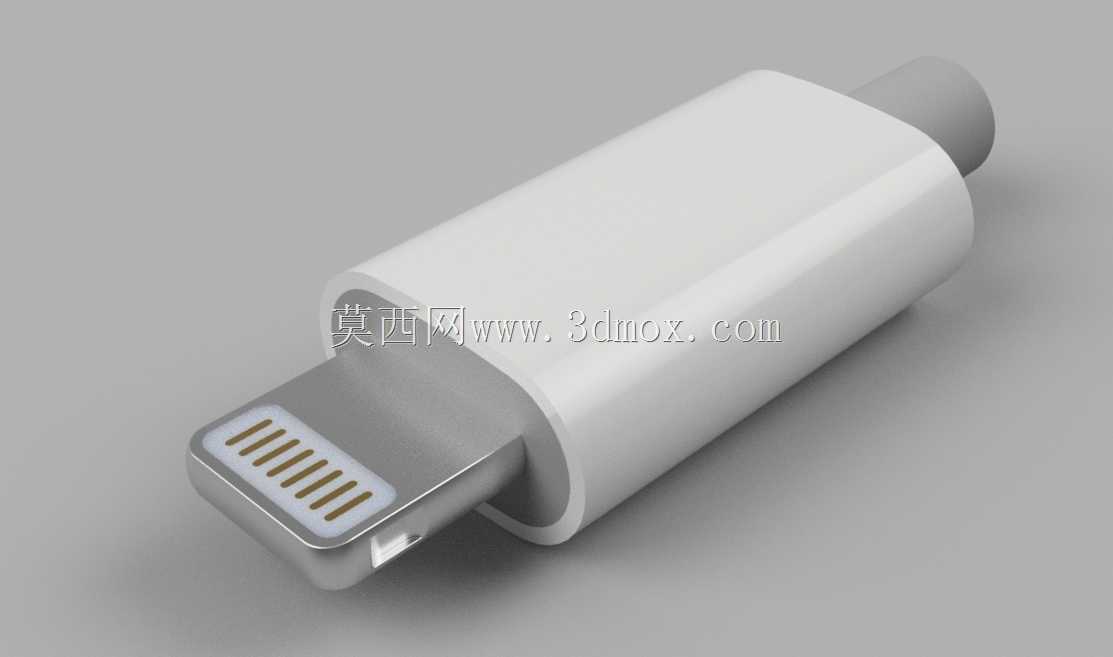

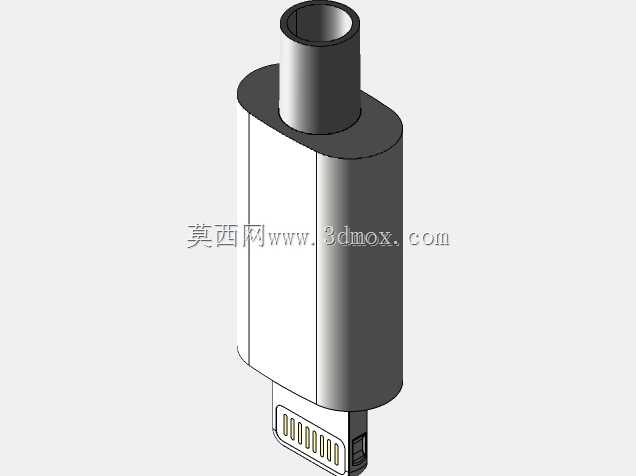

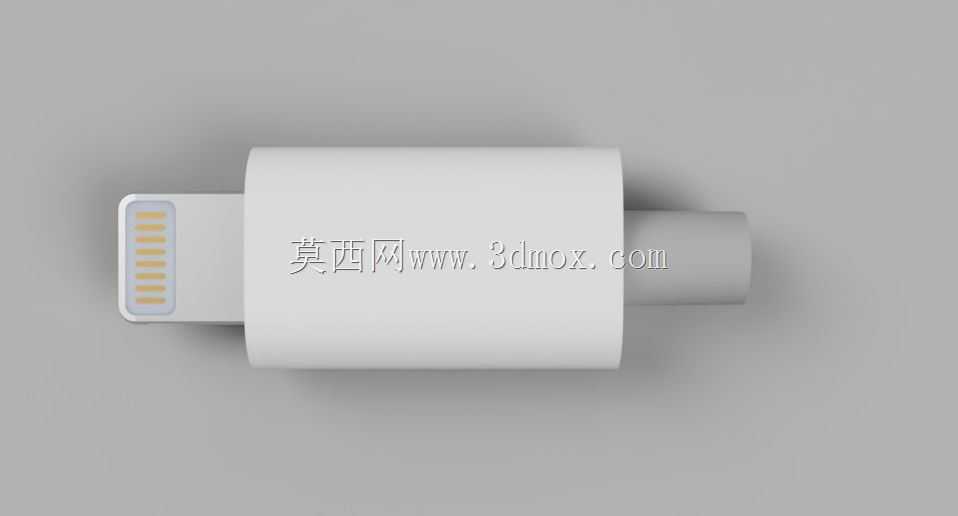

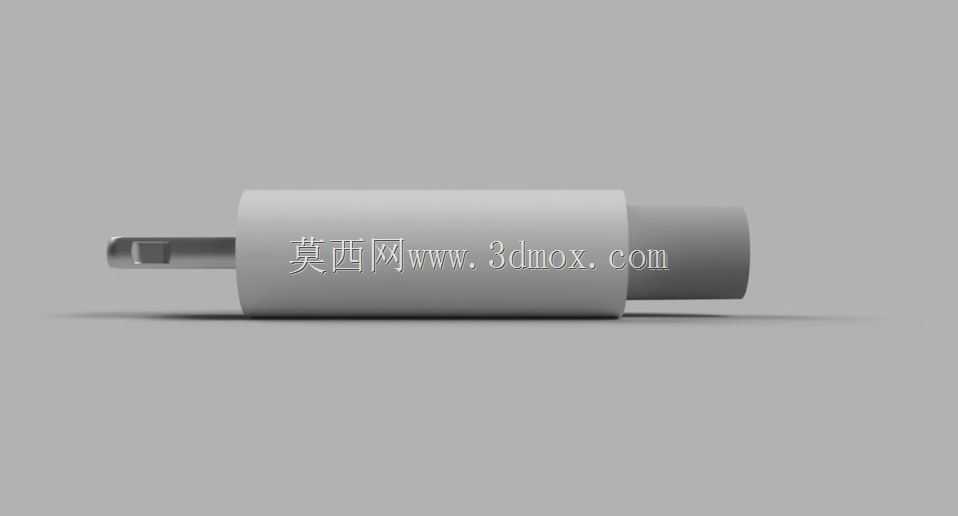

这款Lightning公头连接器的三维结构，是面向数码配件生产、充电线材开发场景做的逆向还原设计，日常接触的苹果系手机、平板配套充电线、数据传输线、外接拓展配件的端侧连接核心，就是这类公头结构。实际使用中，这类接头承担两大核心功能：一是实现设备与线材之间的电力传输，满足不同功率下的充电导通需求，二是完成数字信号的双向传输，支撑设备与电脑、拓展坞之间的数据同步、音频输出等交互需求。设计过程中优先考虑了插接配合的公差匹配，接头外露的金属插舌部分，按照实测的接触端尺寸做了精准还原，插舌表面的8个接触金手指位置，严格对应母座内部的弹片触点排布，保证插接时每一个触点都能精准对位，避免出现接触不良、充电断连、数据传输丢包的问题。接头的绝缘外壳部分做了圆角过渡处理，既符合手持插拔的人机触感要求，也能在反复插拔过程中减少外壳边缘的应力集中，降低长期使用后外壳开裂的概率。尺寸边界上，插舌尖端直径控制在6.66mm，金属插舌的伸出长度、绝缘外壳的包覆长度都按照实际测量的实物尺寸做了1:1还原，安装时可以直接适配标准Lightning母座的插接深度，不会出现插接过紧损伤母座弹片、或是插接过松导致接触松动的问题。接头尾部的圆柱衔接段，是用来和线材外被做压接固定的结构，设计时预留了足够的压接余量，线材组装时可以通过注塑、压合的方式和接头牢固结合，能承受日常使用中一定角度的弯折拉扯，降低接头根部线材断裂的常见故障概率。整个结构的建模过程中，对插合面的拔模角度做了反复校核，保证公头插入母座时的顺滑度，插拔力控制在合理区间，既不会因为插拔过松导致意外脱落，也不会因为插拔过紧影响日常使用的便捷性。金属屏蔽壳部分的结构做了一体化包覆设计，既能在插接时起到定位导向作用，也能屏蔽外部电磁信号对数据传输过程的干扰，保证高速数据传输时的信号稳定性。
