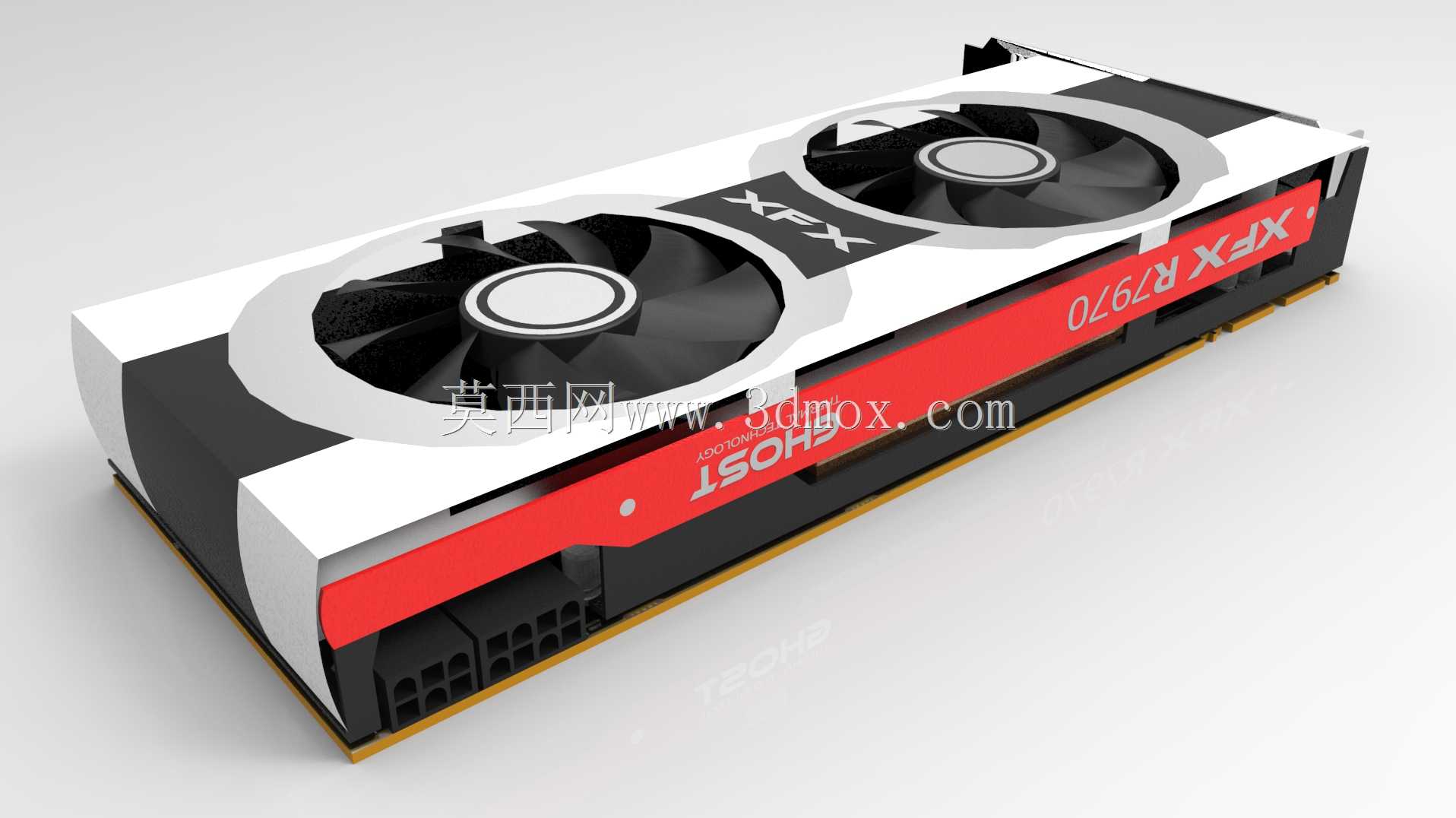

讯景HD7970双风扇独立显卡结构设计

这款独立显卡的结构设计围绕桌面级图形计算场景展开，核心覆盖游戏渲染、三维建模实时预览、视频编码转码等高频使用需求，在结构层面优先平衡散热效率、安装兼容性与运行稳定性。从整体布局来看，PCB基板作为核心承载结构，将GPU核心、显存颗粒、供电模块沿板身合理排布，其中GPU核心位于板身中部偏前位置，显存颗粒围绕核心四周贴装，缩短信号传输路径的同时，也为散热模组的均热接触预留了平整的贴合区域。供电模块布置在PCB靠近机箱挡板的一侧，搭配独立的固态电容与封闭式电感，既减少核心区域的电磁干扰，也能借助风道边缘的气流带走供电工作产生的热量。

散热系统采用双风扇搭配蒸汽室的组合方案，两颗92mm直径的轴流风扇沿显卡长度方向前后排布，扇叶采用大倾角曲面设计，在相同转速下能提供更高的风压，同时通过扇叶边缘的切角设计降低切割气流产生的紊流噪音。蒸汽室底座直接贴合GPU核心表面，相比传统铜底热管结构，蒸汽室能更快将核心集中产生的热量均匀扩散到整个散热鳍片阵列，避免局部热点导致的核心降频。鳍片采用穿fin工艺与热管连接，整体鳍片间距控制在1.2mm，既保证足够的散热面积，也不会因为鳍片过密导致风阻过大，影响气流穿透效率。散热模组还单独延伸出金属导热垫，覆盖显存颗粒与供电MOS管区域，将这两部分工作产生的热量同步传导到鳍片阵列，避免局部元件过热出现工作不稳定的情况。

外壳采用ABS工程塑料注塑成型，表面做磨砂哑光处理，沿风扇外圈设置环形装饰条，红色装饰带沿显卡侧面向尾部延伸，既起到结构防护作用，也能在机箱内部形成清晰的视觉识别。显卡金手指部分严格遵循PCI-E x16插槽标准尺寸，挡板位置预留双DVI+HDMI+DisplayPort的输出接口开孔，安装时可兼容标准ATX、MATX机箱的扩展槽位，整体板身长度控制在27cm左右，厚度占用两个扩展槽位，安装时需确认机箱显卡位长度余量不小于2cm，避免与硬盘架、水冷排等部件出现安装干涉。显卡尾部的供电接口采用8pin+6pin组合设计，布线时需预留足够的线材弯曲空间，避免接口处受力过大导致接触不良。从结构可靠性角度来看，散热模组与PCB之间采用十字交叉的螺丝固定，每个固定点都设置橡胶减震垫，吸收风扇运转时产生的微幅振动，避免长期使用后螺丝松动或者核心贴合面出现间隙。PCB板边缘做了圆角处理，防止安装时划伤手部或者机箱内部线材，挡板部分采用镀锌钢板冲压成型，表面做防锈喷涂处理，长期使用不会出现氧化锈迹影响固定强度。
