立式双款静音空气循环散热装置结构设计

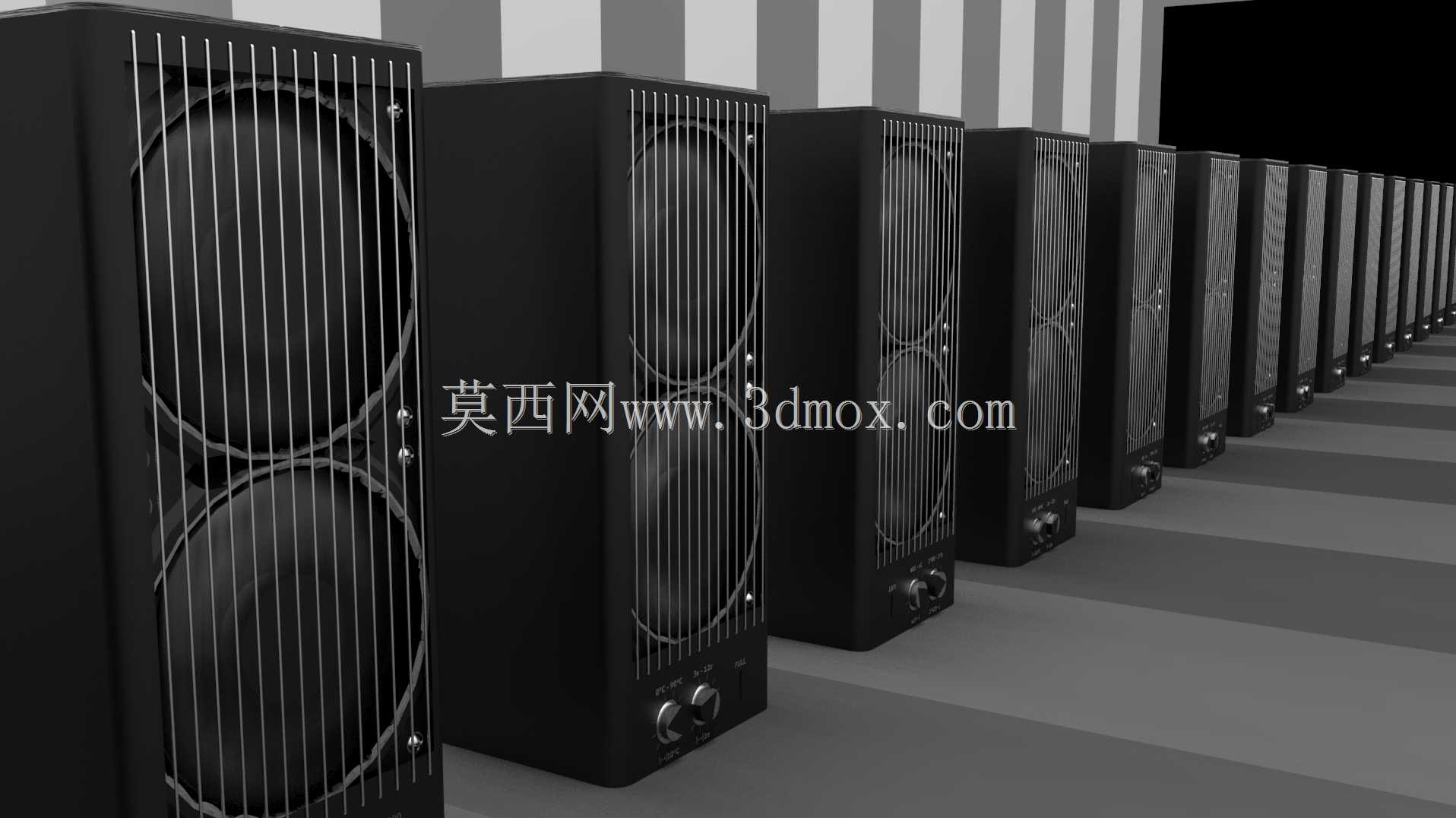

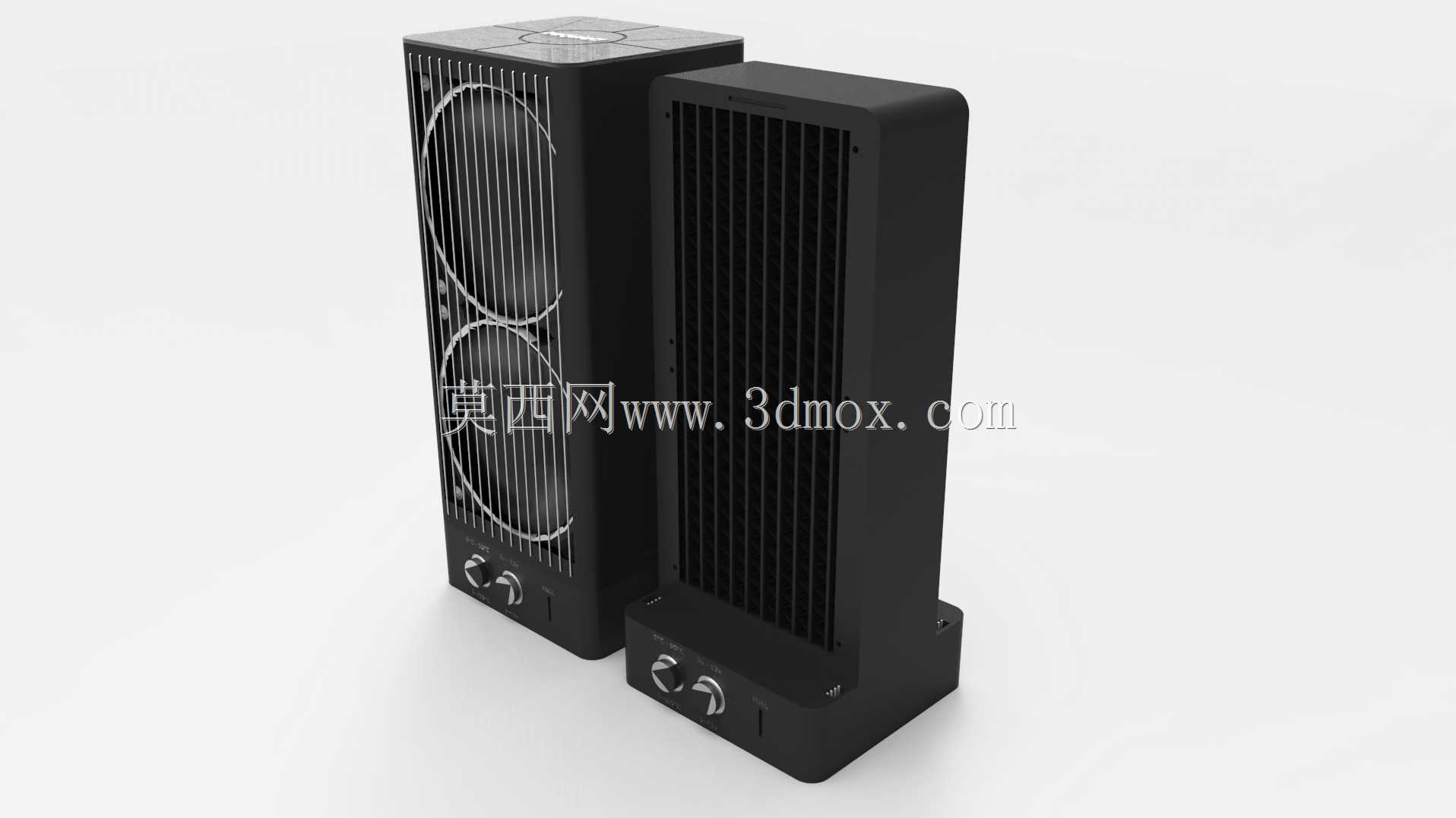

本次呈现的两款立式空气处理装置，主要面向桌面近距送风、小范围空间空气循环、小型设备舱辅助散热等场景使用，区别于常规轴流风扇的直吹模式，两款产品均采用竖向风道布局，能够在有限占地空间内拉长气流换热路径，避免直吹带来的体感不适。从结构设计逻辑来看，两款产品采用了差异化的风道方案：左侧双风机款采用上下串联的双轴流风机配置，外部搭配竖向金属防护格栅，既能够保证大流量空气的通过效率，也能避免异物进入风机舱引发安全隐患，格栅的竖向筋条采用等距排布设计，筋条厚度控制在1.2mm，既保证结构强度，也尽可能降低对气流的阻挡损耗；右侧单风道款采用贯流出风结构，正面为密集竖向出风栅格，能够输出更均匀的层流风，送风覆盖范围更宽，适合近距离桌面使用时的柔和送风需求。两款设备的控制模块均集成在机身底部，采用双旋钮机械控制结构，分别对应风量调节与风向角度微调，旋钮周边做了凹陷式防滑处理，操作时无需刻意对准即可完成盲操作，控制模块与机身主体的衔接处做了阶梯式止口设计，装配时能够快速定位，同时避免日常使用中液体泼溅渗入内部电路舱。安装边界方面，两款设备均采用立式落地/桌面放置设计，底部预留了10mm高度的支撑脚，能够保证机身底部与放置面之间留有足够的进风间隙，无需额外打孔固定，放置面仅需保证水平承重不低于2kg即可稳定使用；机身外壳采用ABS一体注塑成型，外壳壁厚均匀控制在2mm，转角处均做了R3以上的圆角过渡，既避免注塑过程中出现应力集中导致的变形问题，也能消除使用过程中的锐边磕碰风险。从结构建模的细节来看，两款产品的风机安装位均预留了减震胶垫的安装槽，能够降低风机运行时的震动传递，从结构层面实现低噪运行的设计目标；机身背部预留了可拆卸的维护盖板，通过卡扣结构与主体连接，无需额外工具即可拆开清理风道积尘，日常维护门槛极低。需要注意的是，该结构方案的水路模块未集成锁止结构，若要拓展水冷散热相关功能，需要在外壳对应位置额外加装防护护罩，避免管路移位引发的渗漏风险，护罩安装位在建模时已经预留了对应的螺丝孔位，孔位采用M3标准牙距，适配常规自攻螺丝装配，无需二次打孔加工。
