窗帘轨道走珠连接支架结构设计

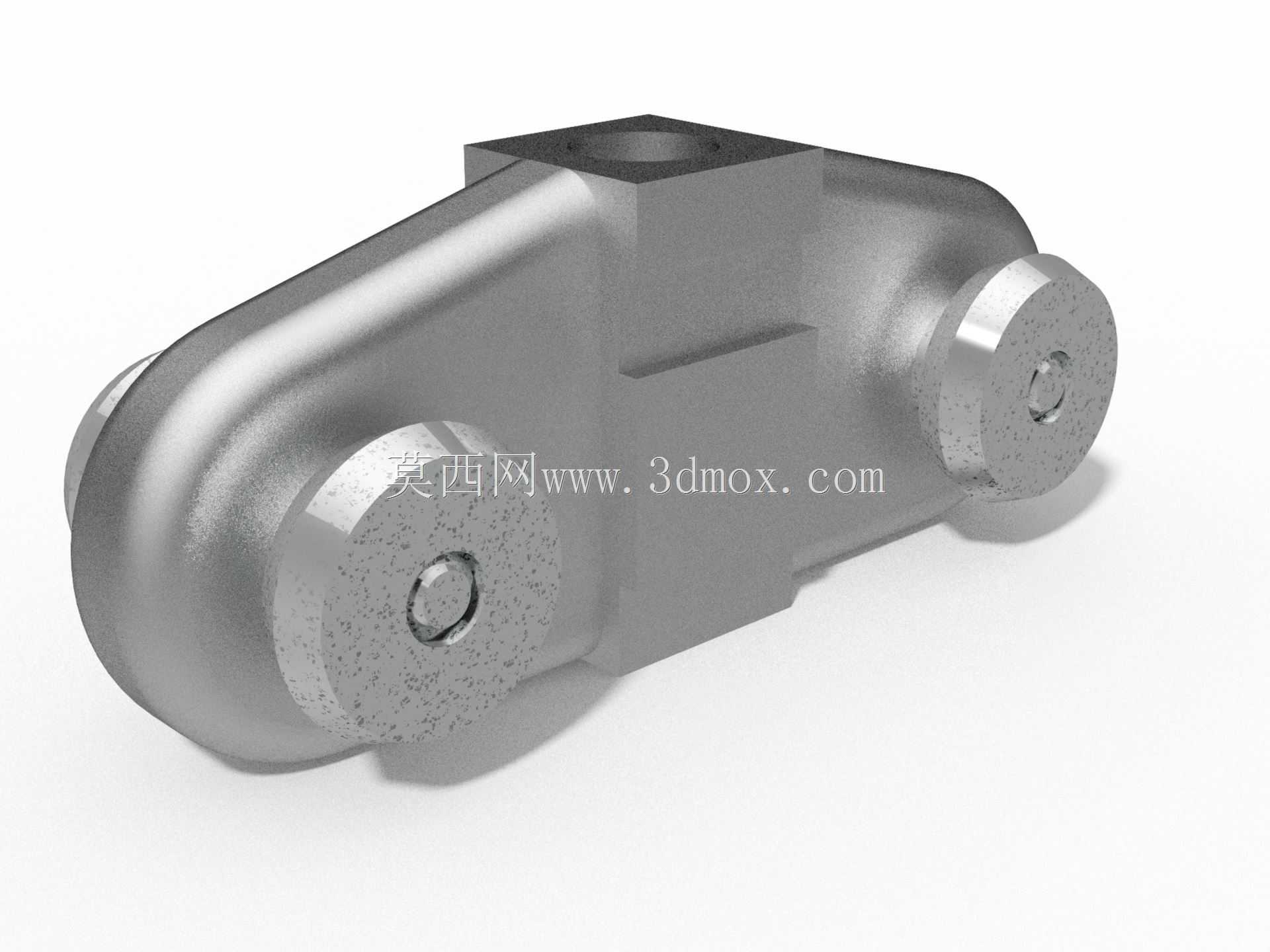

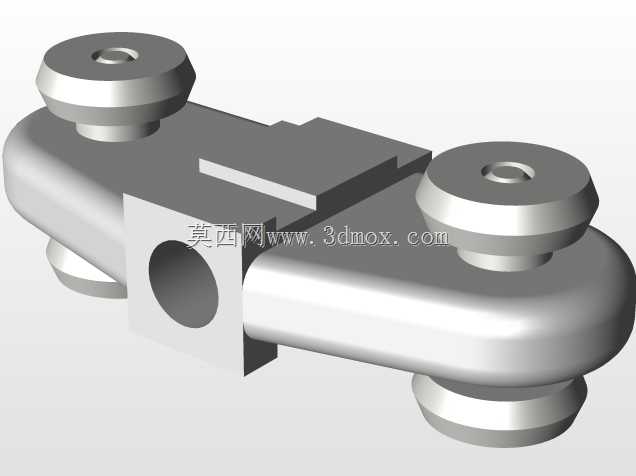

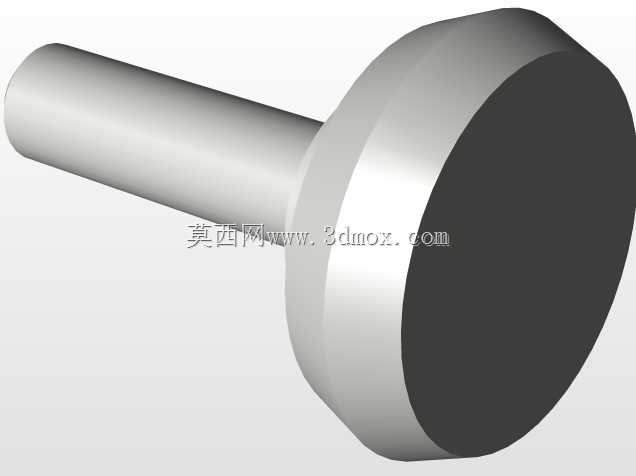

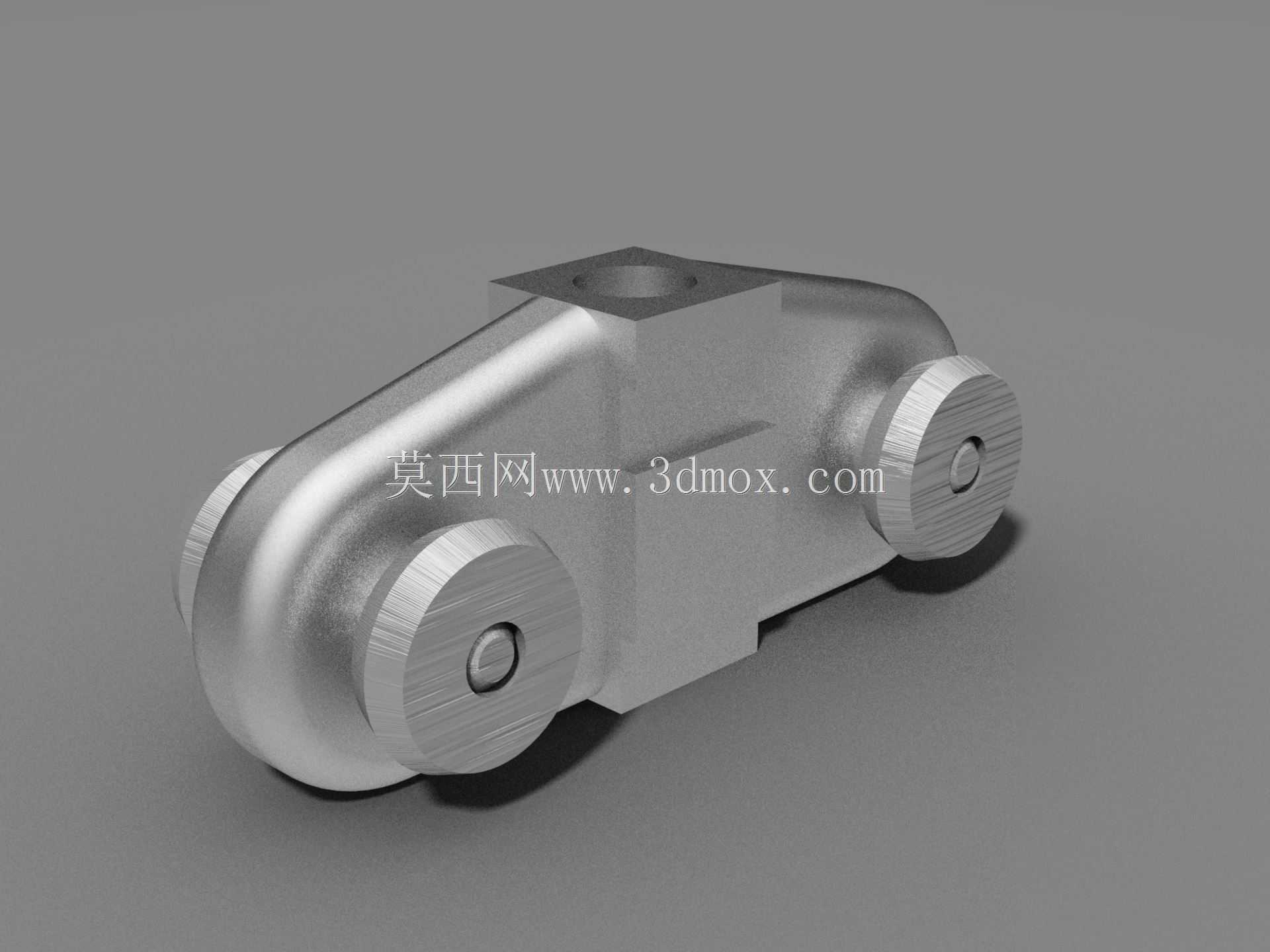

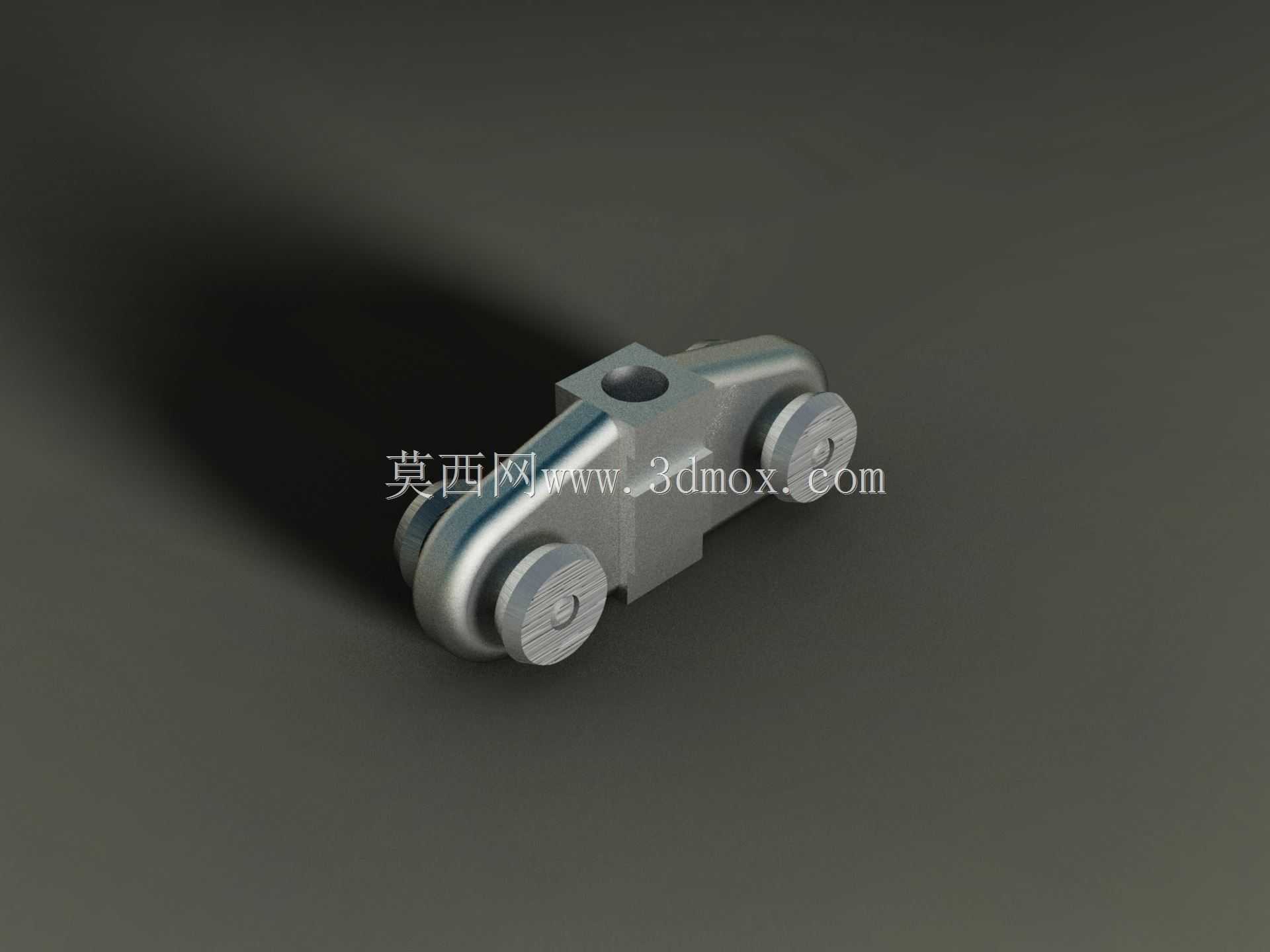

这款窗帘轨道配套的走珠连接构件，主要应用于家装与商用空间的横向开合式窗帘系统中，作为窗帘吊环与轨道之间的核心承载连接部件，直接决定窗帘开合过程的顺滑度与长期使用的结构可靠性。日常使用场景中，该构件嵌套在铝合金或PVC窗帘轨道的内腔滑槽内，下部通过销轴连接走珠滚轮，上部的挂接孔位用来挂载窗帘吊扣，将窗帘的整体重量均匀传递到轨道结构上，避免单点受力过大导致轨道变形或者吊扣脱落。从结构设计逻辑来看，主体采用一体化压铸成型的基座结构，上部开设的同轴安装孔用来适配通用规格的轨道限位卡件，两侧对称伸出的耳板位置预留了销轴装配孔，用来固定两组滚轮组件，这种对称式布局可以保证构件在轨道内滑动时两侧受力均衡，不会出现单侧卡滞、偏磨的问题。滚轮部分采用带轴肩的圆柱结构，外圆做了圆弧倒角处理，和轨道内腔的滑槽接触面做了适配的弧度匹配，滑动过程中可以减少和滑槽侧壁的摩擦阻力，即使窗帘挂载重量达到额定上限，也不会出现滚轮卡涩、滑动异响的问题。安装边界方面，构件整体宽度控制在常规窗帘轨道的内腔宽度范围内，不需要对标准轨道做二次裁切或者扩孔改造，基座的厚度预留了足够的安全余量，在承受常规布艺窗帘、遮光帘的重量时不会出现结构形变，销轴和耳板的配合间隙控制在合理公差范围内，既保证滚轮转动灵活，又不会出现间隙过大导致的晃动问题。设计过程中充分考虑了长期使用的磨损问题，基座的棱角位置全部做了圆角过渡，避免安装过程中划伤操作人员或者窗帘面料，滚轮的装配位置做了下沉式设计，让滚轮外圆突出基座底面，保证滑动过程中只有滚轮和轨道接触，基座本体不会和滑槽产生摩擦，有效降低滑动阻力的同时也延长了构件的整体使用寿命。针对不同厚度的窗帘挂载需求，基座上部的挂接孔采用长圆孔设计，可以适配不同规格的吊扣连接件，不需要额外更换转接配件，安装时只需要将滚轮对准轨道滑槽推入，再卡入限位件即可完成装配，后期维护更换时也不需要整体拆卸窗帘轨道，直接从轨道端部取出构件即可替换，大幅降低了后期运维的操作难度。
