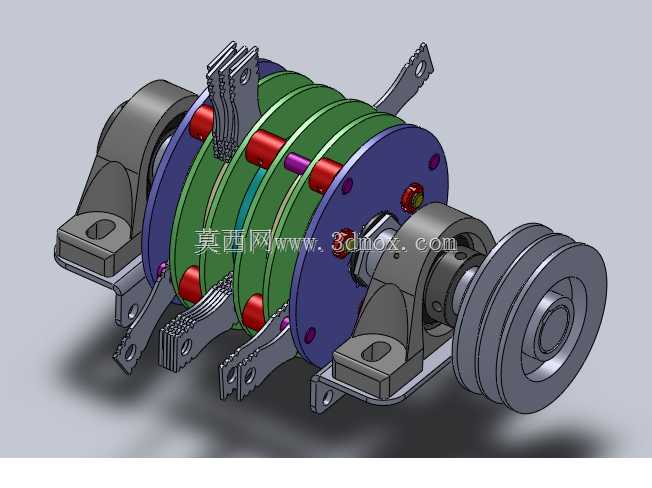

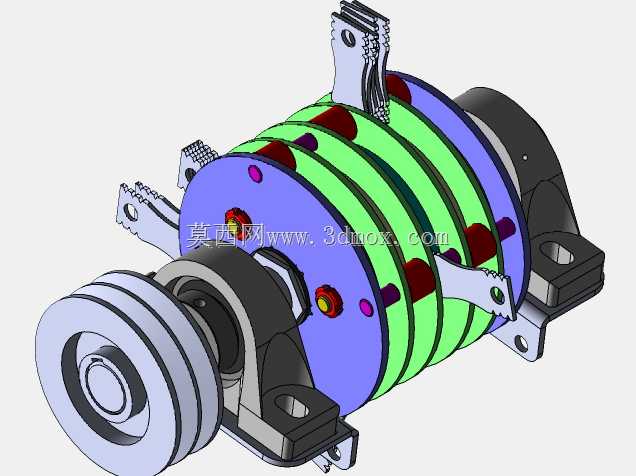

多工位锤磨机转子总成三维结构设计

这套锤磨机核心转动总成的三维结构，围绕中小型物料粉碎作业的实际工况搭建，在饲料加工、生物质原料破碎、小型矿石细碎、建筑废料回收筛分等场景中，这类总成是设备的核心做功部件，直接决定粉碎效率与运行稳定性。从结构布局来看，设计阶段优先考虑了动平衡校准的便利性，多组叠装的转盘沿主轴等距分布，每片转盘上预留的锤片安装位采用错位排布逻辑，避免作业时所有锤片同时接触物料造成的冲击载荷峰值过高，有效降低主轴承受的交变应力，延长轴承使用寿命。两端的轴承支座采用分体式安装结构，支座底部设计有带定位销孔的安装法兰，可直接固定在设备机架的安装基准面上，安装时无需额外加工适配支座，找正效率更高，支座内部预留的密封槽可适配骨架油封与防尘圈组合，阻挡粉碎作业产生的粉尘进入轴承滚道，减少磨粒磨损。动力输入端采用三角带轮结构，带轮与主轴之间通过平键传递扭矩，带轮的轮槽尺寸匹配B型三角带，可根据作业所需的转速要求搭配不同直径的电机带轮，调整转子的工作线速度，适配不同硬度物料的粉碎需求。锤片与转盘之间采用铰接式连接，作业时锤片可绕铰接销自由摆动，遇到难以破碎的硬杂物时可通过摆动避让，避免刚性冲击造成锤片断裂或者主轴变形，铰接销的端部设计有防脱锁止结构，防止高速运转时销子脱出引发设备故障。转盘之间的隔套采用高精度公差加工，保证每片转盘的轴向定位精度，避免运转时转盘出现轴向窜动，带动锤片偏磨筛网。整体结构的安装边界充分考虑了现有中小型锤磨机的机架通用尺寸，支座安装孔的跨距、主轴中心高、带轮的伸出长度都适配常规机型的替换需求，无需大幅改动原有设备机架即可完成总成替换。设计过程中对所有转动部件的重量分布做了对称校核，转子总成装配完成后无需做大量的动平衡去重即可满足3000转/分以下的运转要求，减少生产装配环节的工作量。外侧的端盖不仅起到轴向锁紧转盘的作用，还预留了注油通道，可在不拆解转子的情况下定期向主轴配合面加注润滑脂，降低日常维护的操作难度。
