卧式直冷奶罐制冷储奶一体化结构

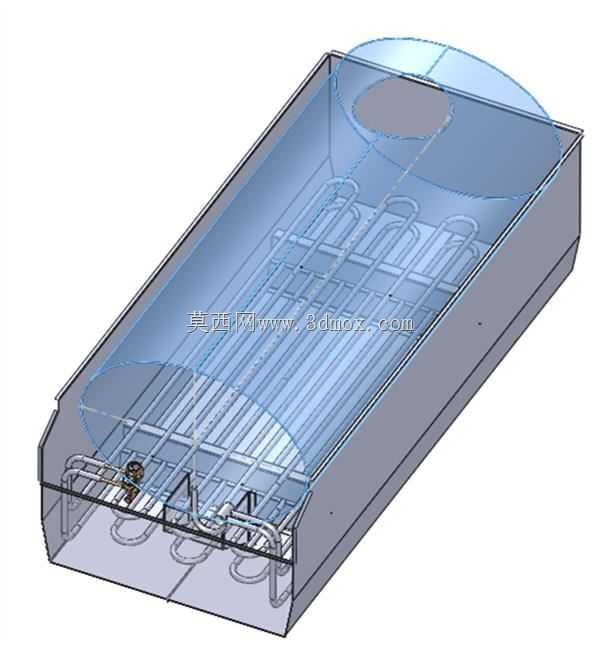

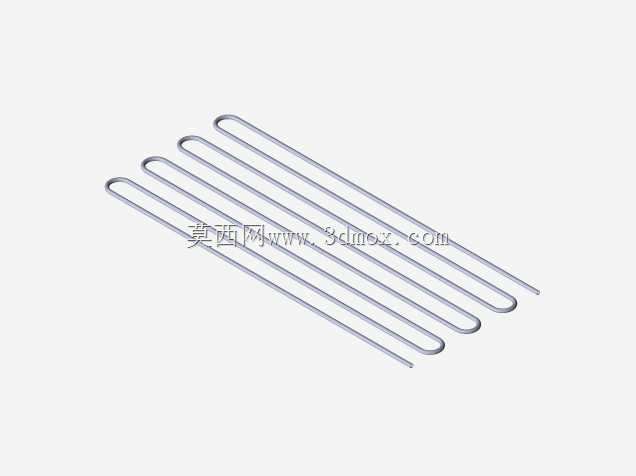

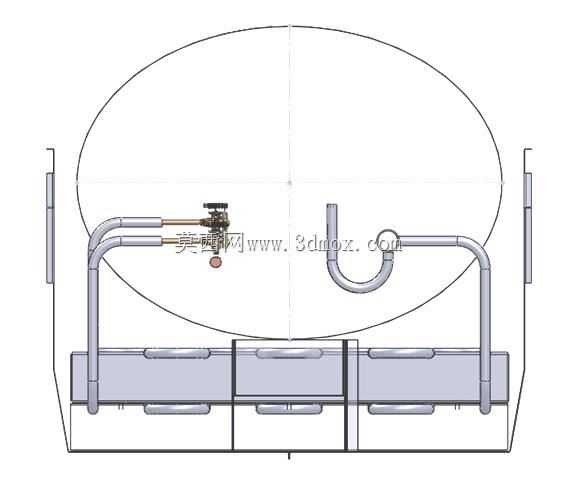

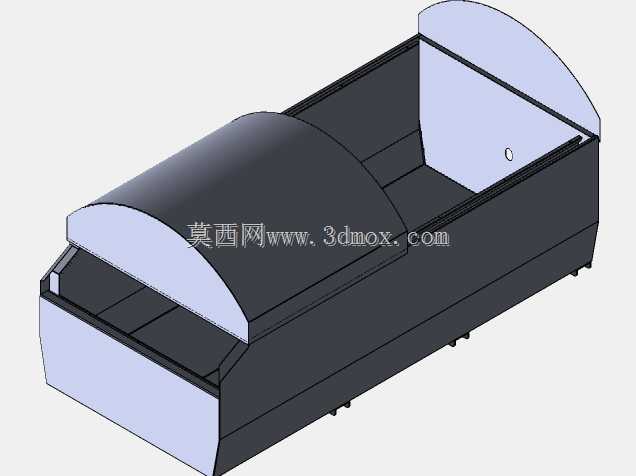

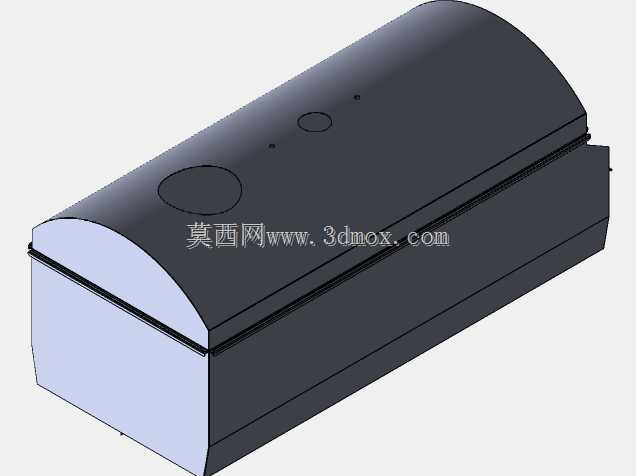

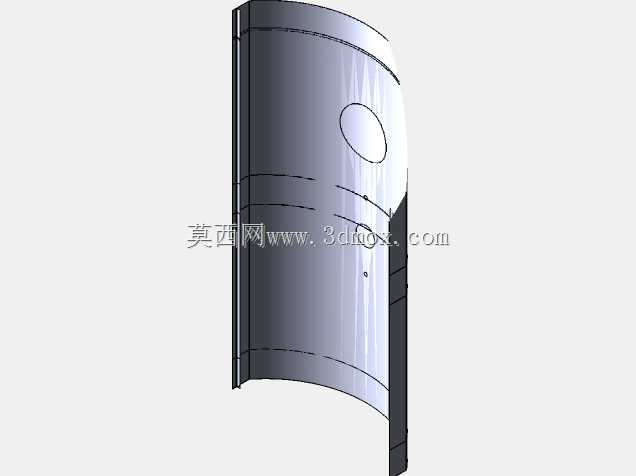

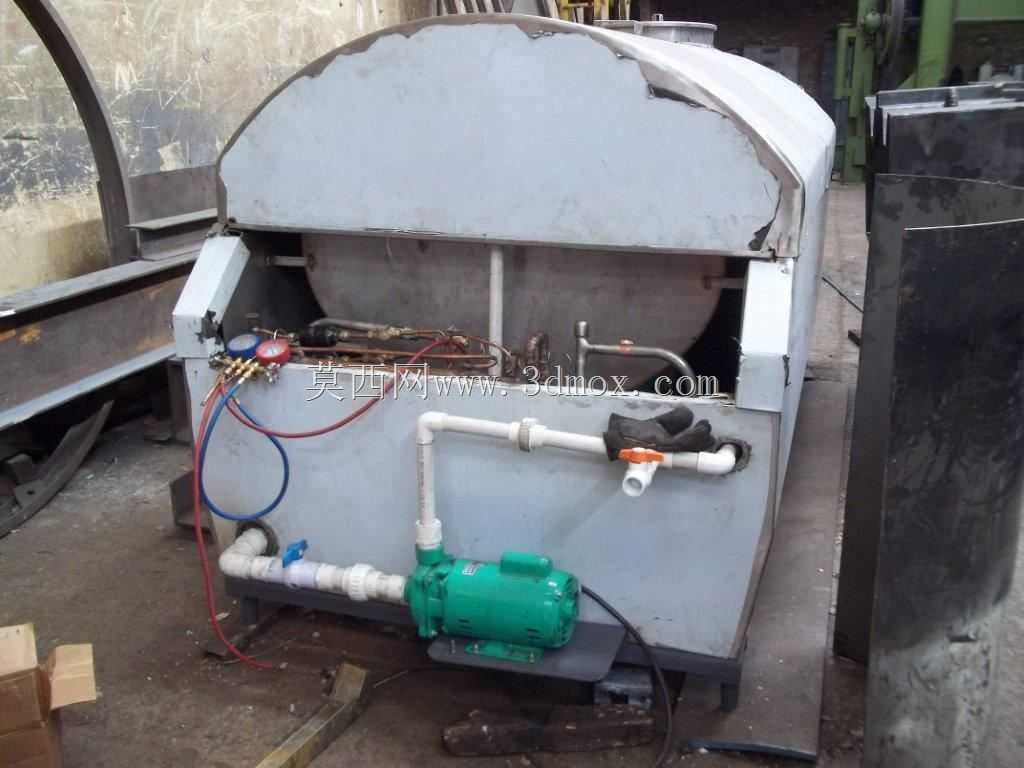

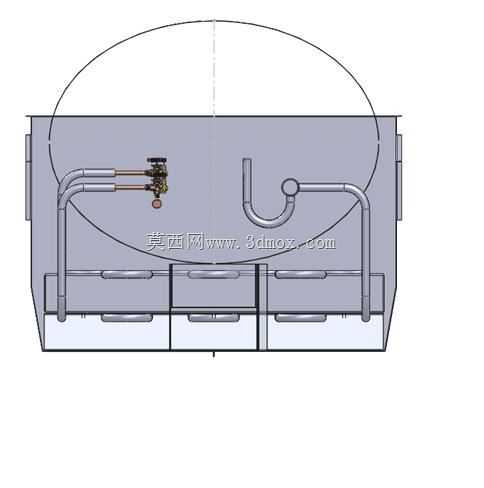

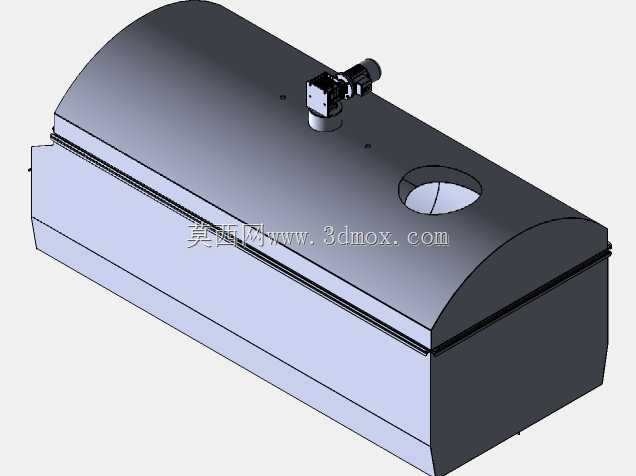

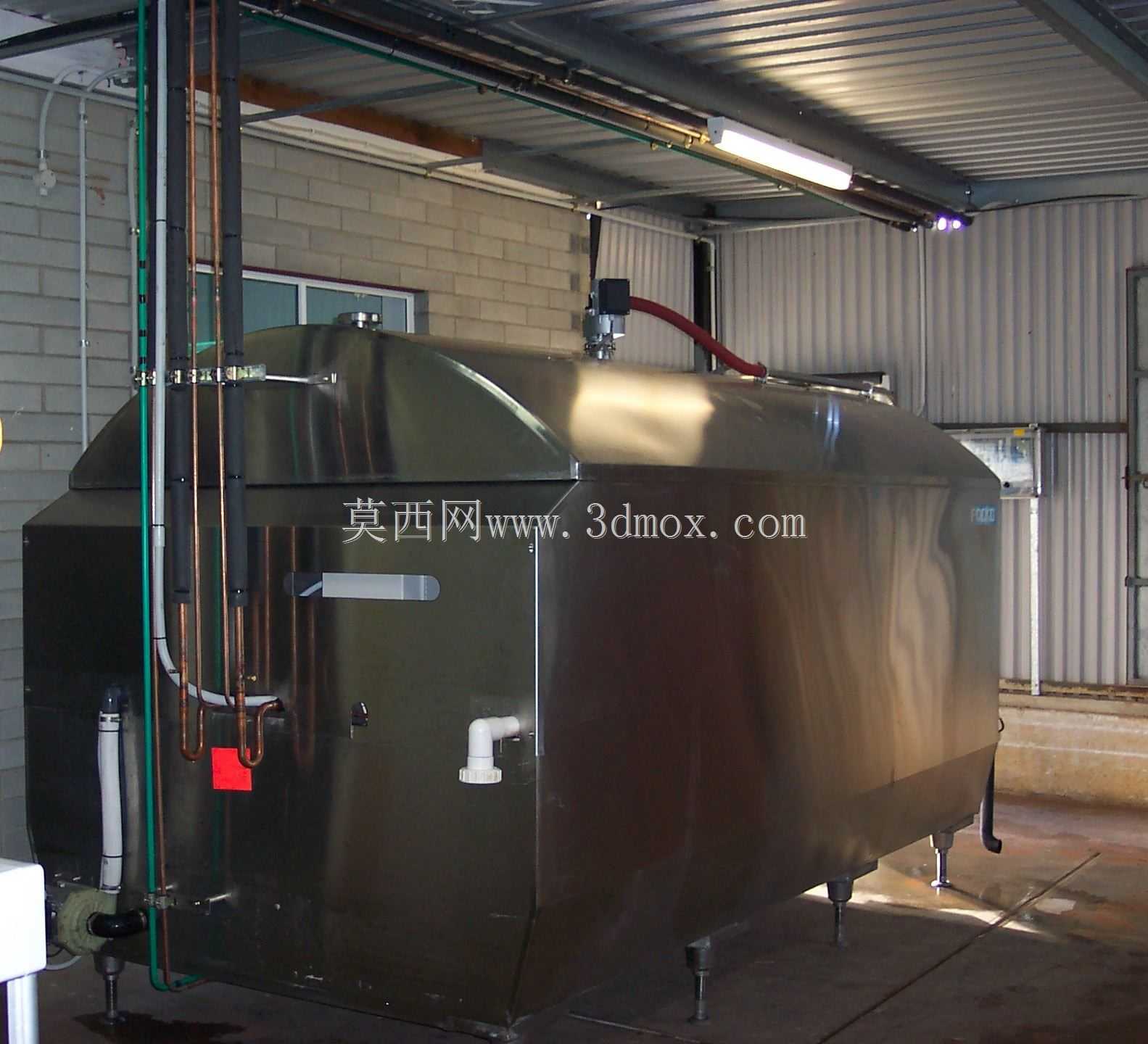

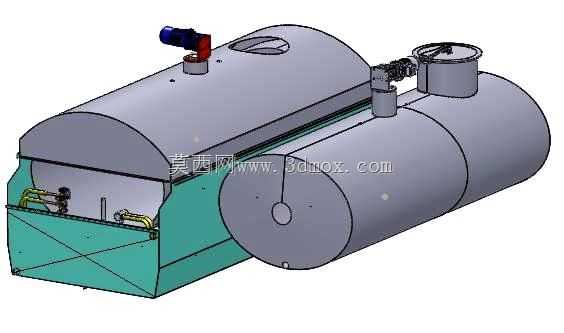

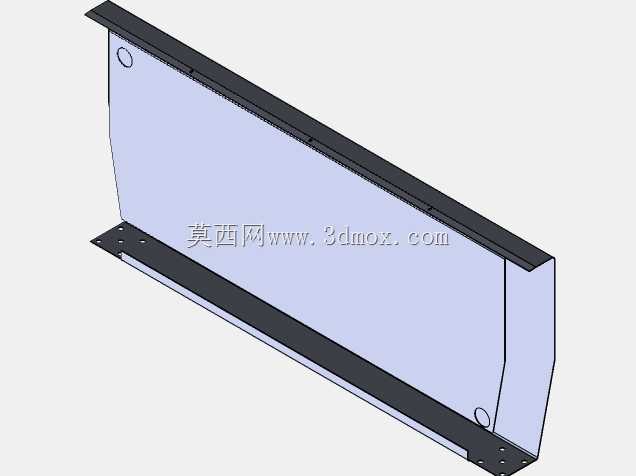

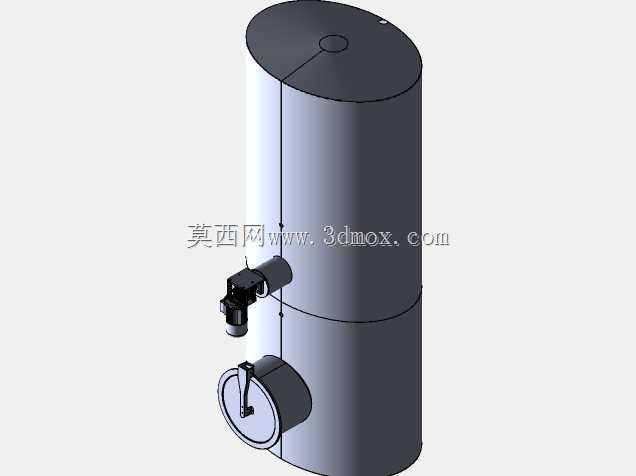

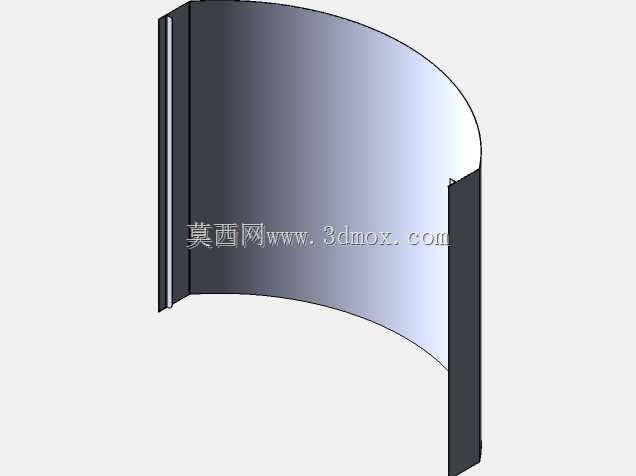

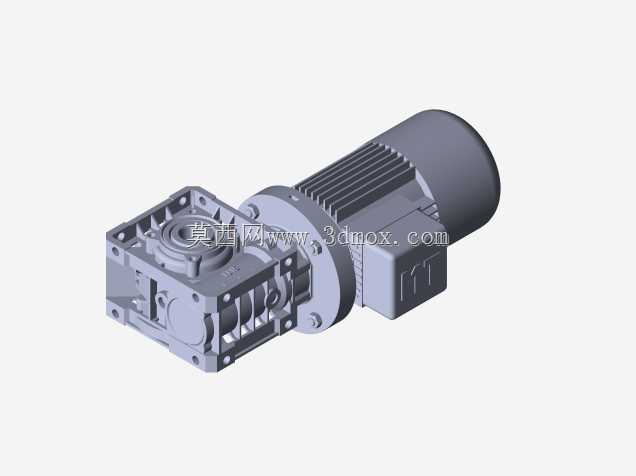

该设备主要应用于规模化奶牛养殖牧场、小型乳品加工收奶站点的鲜奶暂存环节，解决刚挤下的生鲜乳常温下易滋生微生物、酸败变质的问题，是生鲜乳从挤奶环节进入加工链路前的核心温控存储设备。从结构设计来看，整体采用卧式双舱布局，主储奶舱为圆弧顶卧式圆柱罐体，下部搭配独立的制冷机组安装舱，这种布局将储液腔体与制冷压缩、冷凝组件做物理分隔，既避免制冷管路凝露滴落污染储奶区域，也能压缩设备整体占地长度，适配牧场挤奶厅旁层高有限、面宽局促的安装空间。储奶舱内壁采用食品级光滑曲面设计，无直角焊接死角，便于日常CIP清洗时冲洗液完全排空，不会残留奶垢滋生杂菌；罐体顶部设置快开式人孔与进料接口，可直接对接挤奶台的输奶管路，挤出的鲜奶无需中转直接泵入罐内，减少中转过程的污染风险。配套的5马力冷凝压缩机组采用顶置侧装布局，压缩机与冷凝器通过减震支架固定在罐体端部的独立支座上，避免机组运行振动传导至储奶舱引发奶液晃动起沫，同时制冷蒸发盘管直接贴合缠绕在储奶舱外壁，采用直冷式换热结构，相比传统夹套注水换热的结构，换热效率提升明显，能在较短时间内将入罐的36℃左右生鲜乳快速降至4℃的安全存储温度，并维持罐内奶液温度恒定在2-6℃区间，抑制微生物繁殖。设计时充分考虑现场安装的边界条件，罐体底部设置可调式支撑脚，可适配硬化水泥地面的微小不平整，无需额外浇筑混凝土安装基础；设备整体外接接口仅预留电源进线、清洗液进出、奶液进出四类接口，现场安装时无需复杂管路焊接，对接完成后即可调试投用。罐体侧面预留温度传感器安装位，可实时监测罐内奶液温度，联动制冷机组启停，避免压缩机频繁启停损耗，同时罐体外部做保温层包覆，减少冷量散失，降低设备运行能耗。独立的制冷舱设置可拆式检修面板，日常维护时可直接打开面板检修压缩机、冷凝器与管路阀门，无需挪动储奶罐体，降低运维难度。
