汽车手动变速器换挡拨叉结构设计

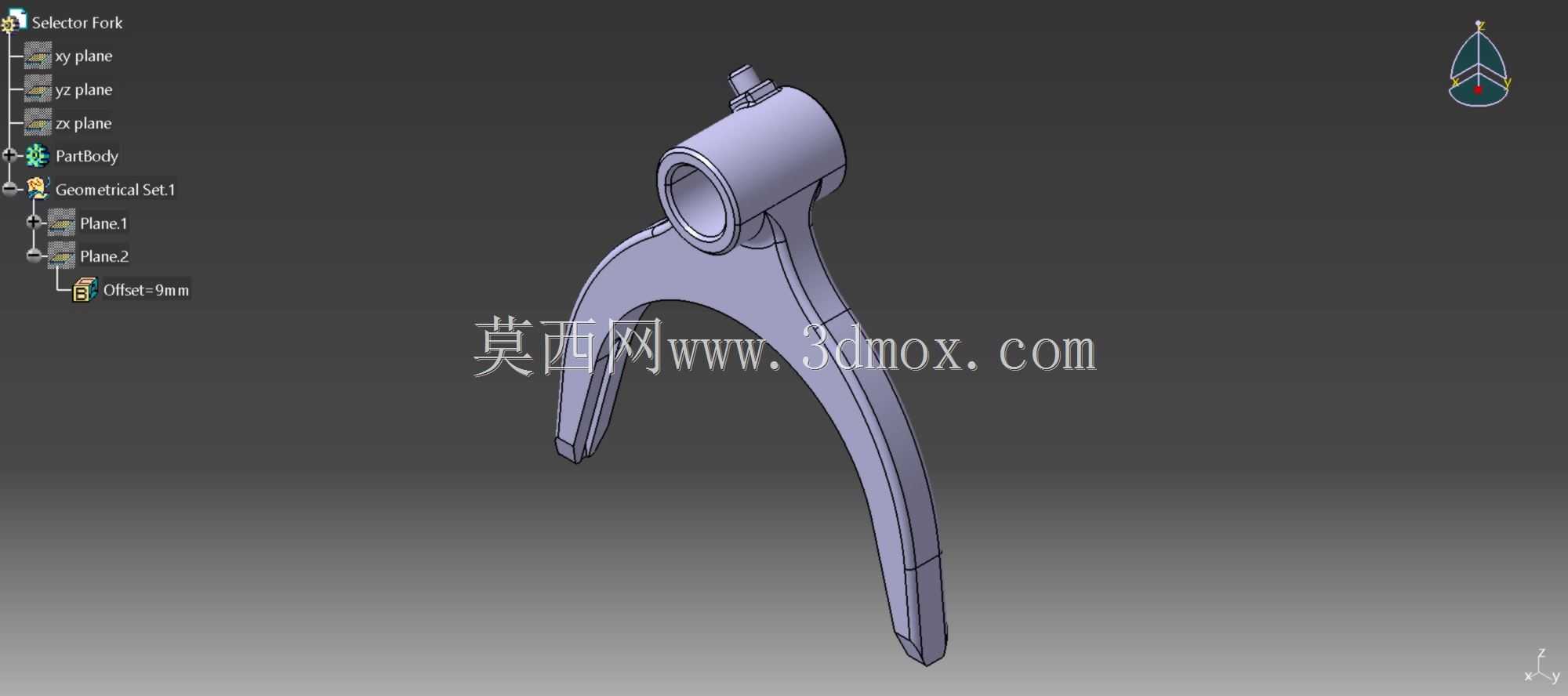

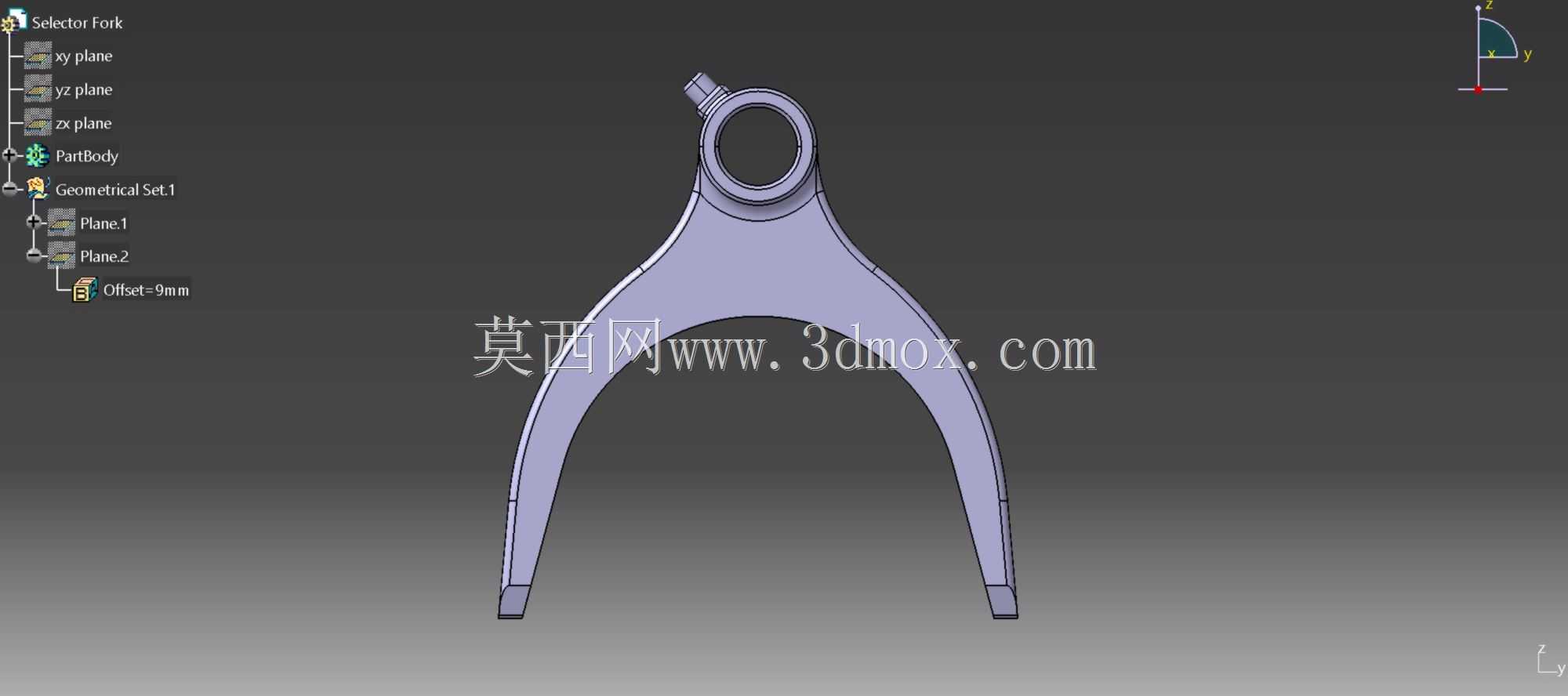

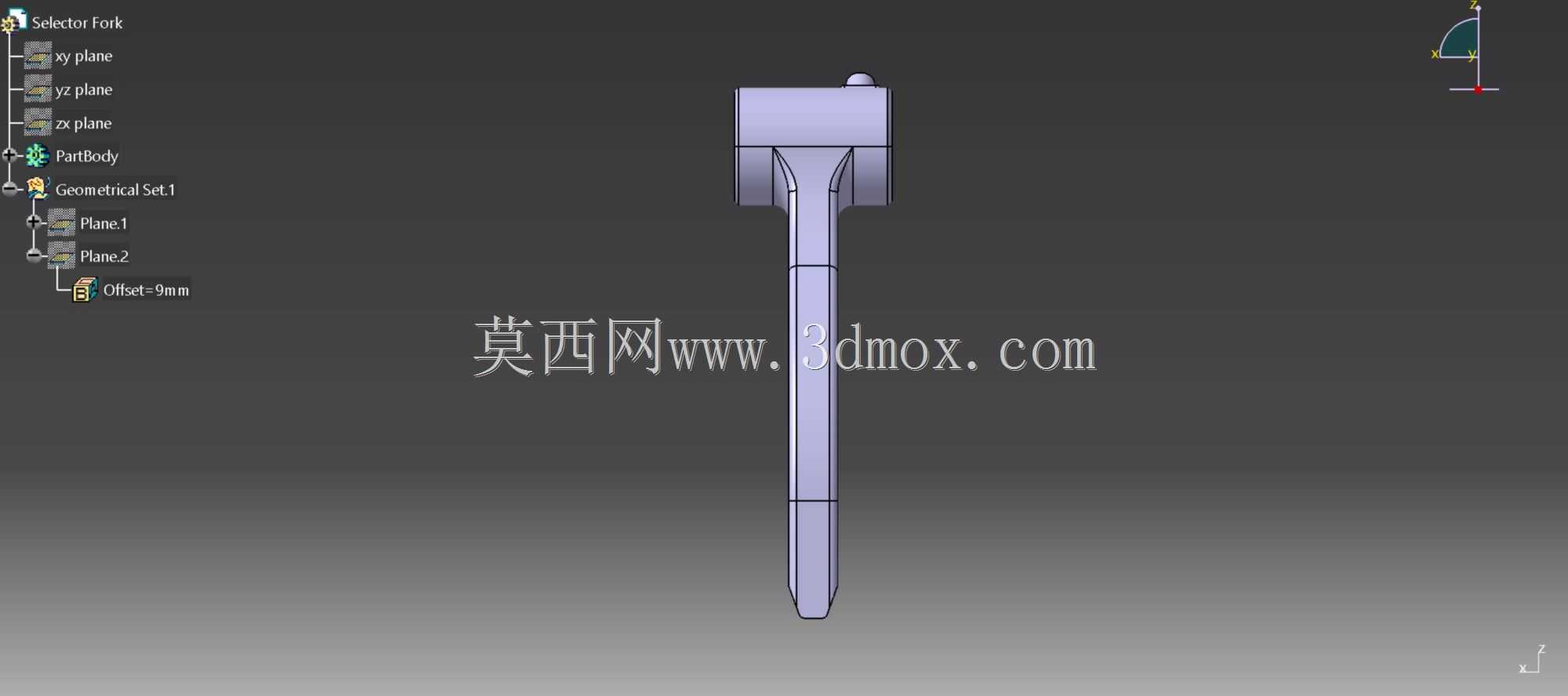

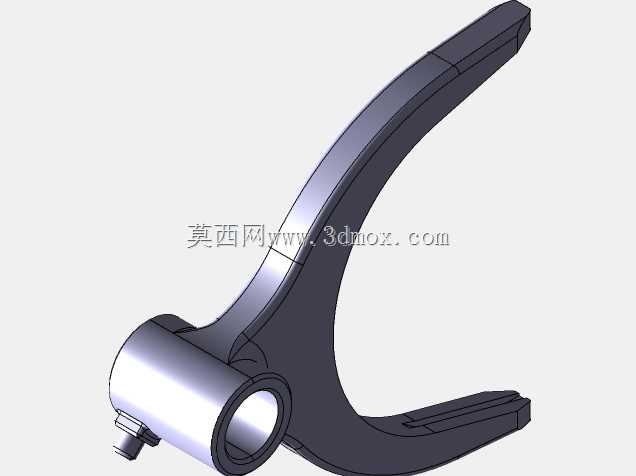

在手动变速器以及部分机械式自动变速器的换挡执行机构中，换挡拨叉是直接推动同步器齿套完成挡位切换的核心受力构件，日常工况下需要承受换挡过程中来自换挡摇臂的轴向推力，同时在齿套滑动过程中承受接触位置的侧向挤压力，其结构合理性直接决定换挡手感、挡位啮合可靠性以及零件自身的疲劳寿命。这款拨叉的整体结构采用叉形悬臂布局，上端设置一体化的套筒安装位，用于套入变速器内部的换挡导轴，套筒内壁设计有对应的定位槽结构，可与导轴上的限位销配合，限制拨叉绕导轴的周向转动自由度，保证拨叉仅能沿导轴轴向做直线滑动，避免换挡过程中拨叉出现偏摆导致齿套卡滞。套筒外侧延伸出的拨叉臂采用变截面过渡设计，靠近套筒的根部位置厚度更大，向叉脚方向逐步收窄，这种设计是考虑到拨叉受力时的弯矩分布——换挡推力作用在套筒位置时，叉臂根部承受的弯曲力矩最大，加大根部截面可以在控制整体重量的前提下提升结构刚度，避免换挡过程中叉臂出现过大弹性形变导致换挡行程虚位过大。两个叉脚的工作端面设计有与同步器齿套环形槽匹配的弧形贴合面，装配状态下叉脚嵌入齿套的环形槽内，拨叉沿导轴滑动时，两个叉脚同步推动齿套轴向移动，完成不同挡位齿轮的啮合动作；叉脚的弧形面做了等半径的轮廓处理，保证齿套随输入轴转动时，叉脚与齿套槽的接触为线接触状态，减少相对滑动过程中的摩擦阻力，同时避免局部应力集中导致叉脚端面过早磨损。从安装边界来看，上端套筒的内径尺寸与对应换挡导轴的外径采用间隙配合，配合间隙控制在合理范围内，既保证拨叉滑动顺畅无卡滞，又避免间隙过大导致拨叉滑动时出现径向窜动；两个叉脚的内侧开档尺寸与同步器齿套的外径匹配，装配后叉脚与齿套槽的侧面预留有合适的轴向间隙，防止变速器工作温度升高后零件热膨胀导致叉脚卡滞齿套，引发脱挡或换挡阻力过大的问题。拨叉的整体轮廓做了多处圆角过渡处理，所有棱角位置都设计了工艺圆角，一方面是消除加工过程中的应力集中点，提升零件的抗疲劳强度，另一方面也避免装配过程中锐边刮伤其他零件的配合表面。在实际变速器装配场景中，这类拨叉通常会在套筒内壁设置储油槽，储存变速器齿轮油，在拨叉沿导轴滑动时形成油膜润滑，减少滑动面的磨损；叉脚的工作端面通常会根据性能需求做表面硬化处理，提升接触表面的耐磨性能，应对长期换挡过程中的反复摩擦。从设计逻辑上看，这款拨叉没有采用多余的加强筋结构，而是通过叉臂自身的变截面曲率实现刚度与重量的平衡，整体结构紧凑，能够适配横置前驱变速器内部狭窄的布置空间，安装时仅需将套筒套入对应导轴，插入定位销即可完成固定，装配工序简单，便于生产线的快速组装。在工况适配方面，该结构能够承受常规乘用车手动变速器的换挡冲击力，叉臂的刚度设计可以保证换挡过程中推力均匀传递到两个叉脚，避免单侧受力导致齿套偏斜，影响同步器的同步效果；同时拨叉的重量控制在合理区间，能够降低换挡执行机构的运动惯量，提升换挡响应速度，减少换挡操作的阻力感。
