螺旋路径输送动画演示机构

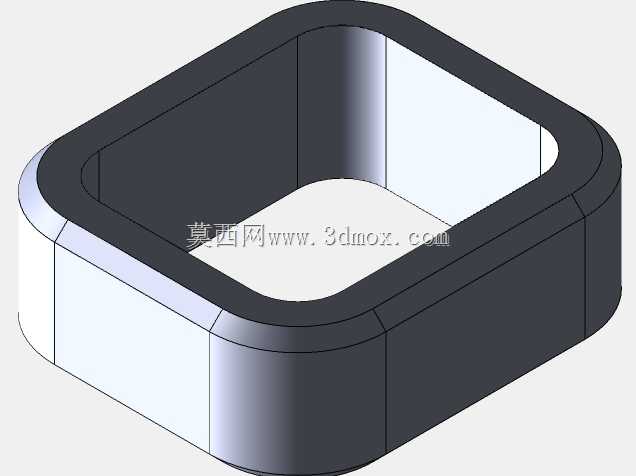

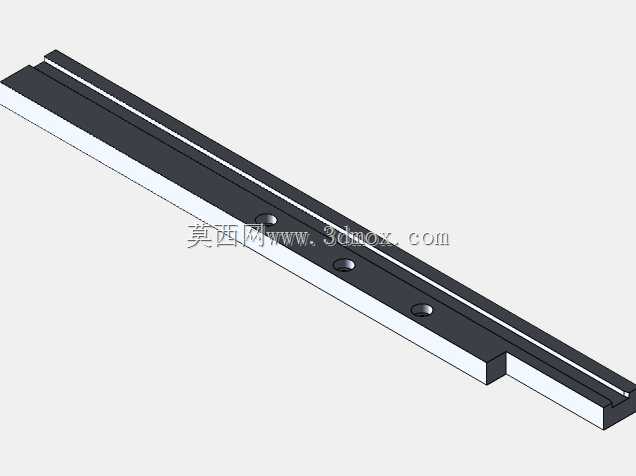

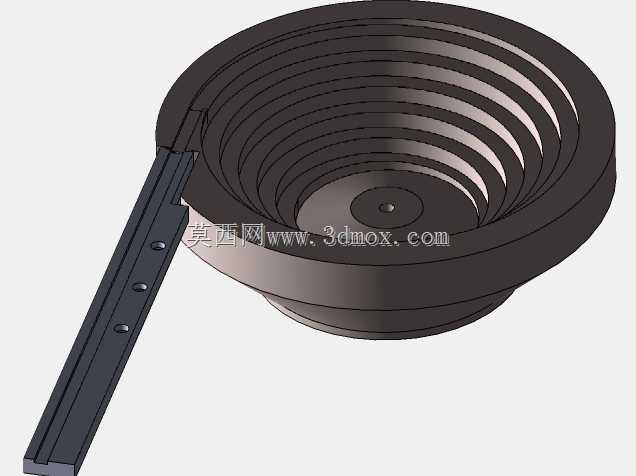

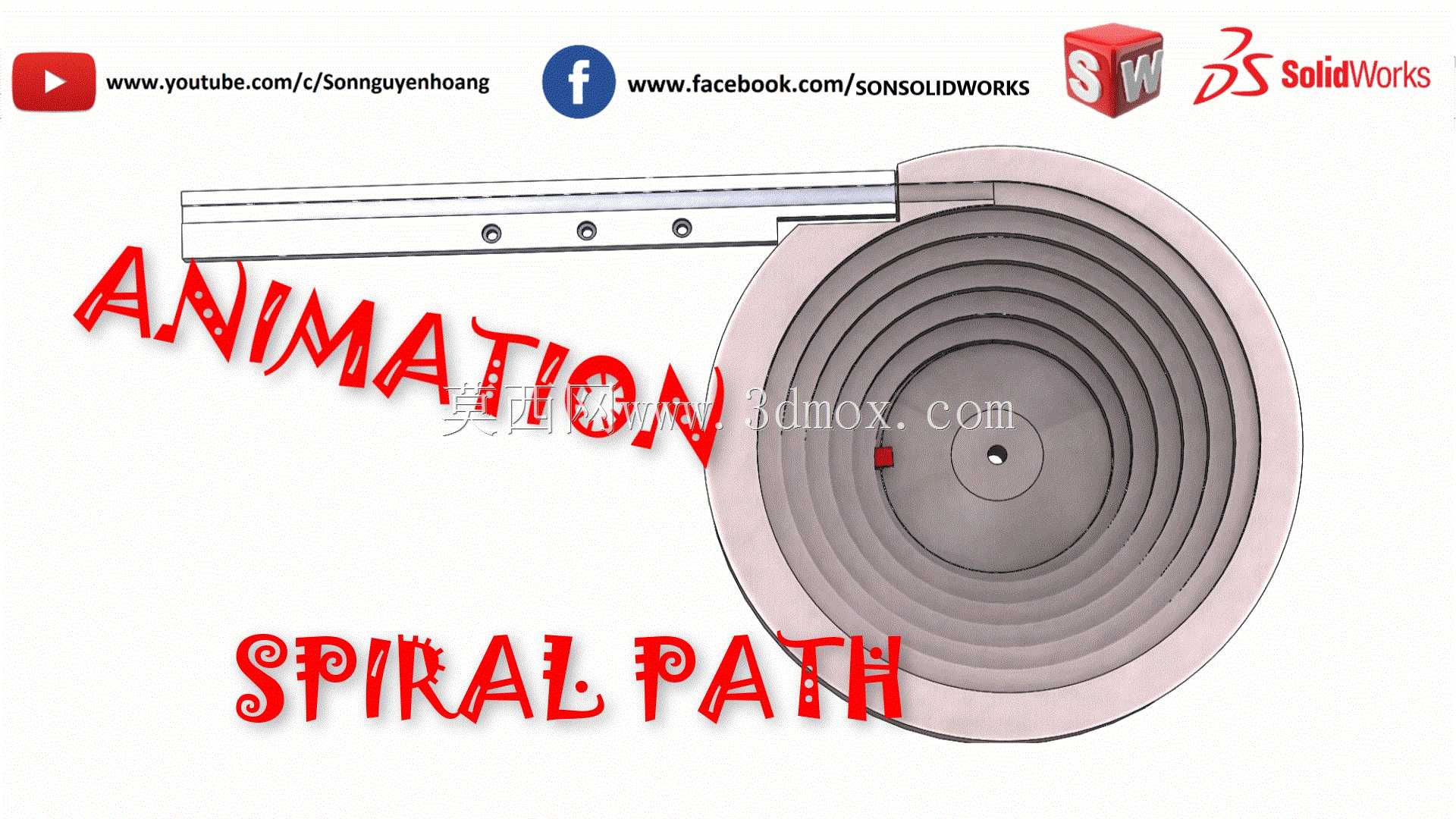

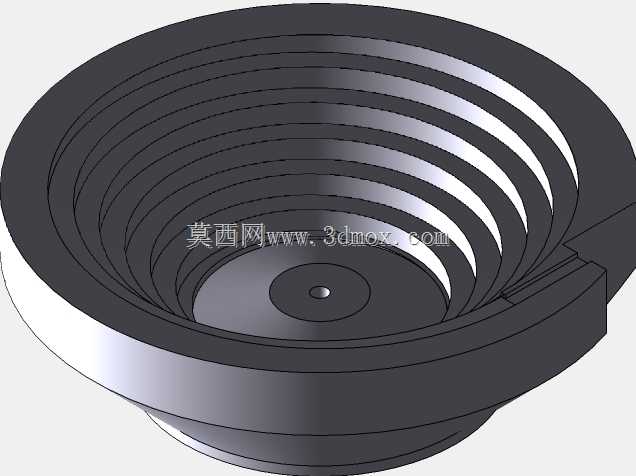

该螺旋路径机构核心应用于小尺寸工件的有序输送场景，常见于电子元器件分拣、小五金件排序送料、精密零件工位转序等自动化产线环节，可替代传统直振送料的长距离排布缺陷，在有限安装空间内实现工件的缓速有序输送，避免工件输送过程中因速度过快出现磕碰、卡滞、叠料问题。从结构设计逻辑来看，整体采用平面阿基米德螺旋槽作为核心导向路径，螺旋槽的槽宽根据输送工件的最大轮廓尺寸做单边0.2mm的间隙预留，槽深取工件厚度的1.2倍，确保工件在槽内移动时不会出现翘起、卡滞，同时槽道侧壁做R0.3的圆角过渡，避免尖锐棱边刮伤工件表面。螺旋盘的中心设置定位安装孔，可直接与驱动输出轴配合，安装时需保证螺旋盘端面跳动量控制在0.05mm以内，避免槽道与上方的直线导向轨出现剐蹭。上方配套的直线导向轨采用悬臂式安装结构，导轨下表面与螺旋盘上表面预留0.1mm的间隙，既保证螺旋盘转动时无摩擦阻力，又能限制工件从槽道内脱出，导轨末端设置出料缺口，工件沿螺旋路径移动至最外圈时可直接沿缺口进入下一工位的接料结构。设计过程中需重点核算螺旋槽的导程变化，从中心到外圈的槽道导程逐步平缓增大，匹配驱动转速的恒定输出，让工件在移动过程中线速度逐步提升，既保证中心区域工件能顺利进入槽道，又能在外圈出料时匹配后续工位的接料节拍。安装边界上，整体机构的径向尺寸根据螺旋圈数确定，常规4圈螺旋结构的径向尺寸可控制在200mm以内，轴向整体厚度不超过50mm，可直接嵌入小型自动化设备的台面内部，不需要额外占用设备外部安装空间。运动模拟层面，可直观演示工件从螺旋中心进入槽道后，随螺旋盘转动沿螺旋路径逐步向外圈移动的完整过程，清晰展示工件在不同槽段的移动姿态、速度变化，以及与直线导轨的配合关系，可直接用于前期方案验证、产线节拍模拟，提前排查槽道卡料、出料节拍不匹配等潜在设计问题，减少后续实物加工后的改模成本。该结构相比传统的振动盘送料，运行噪音更低，送料节拍更稳定，对易刮花、易变形的薄壁小工件适配性更强，可根据不同工件的尺寸参数快速调整槽宽、槽深以及螺旋圈数，适配多规格小工件的输送需求。
