可移动带挡边皮带输送设备结构

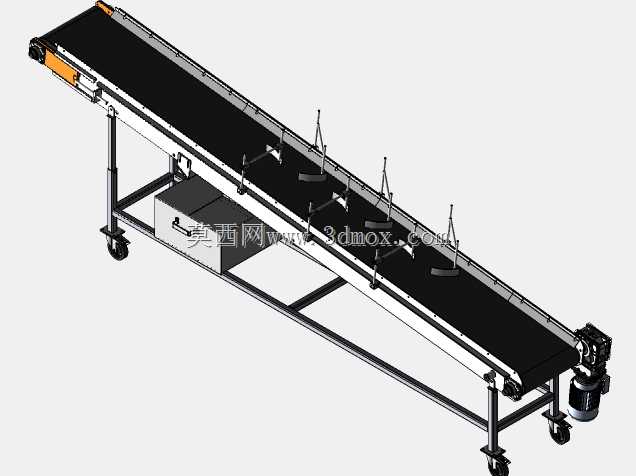

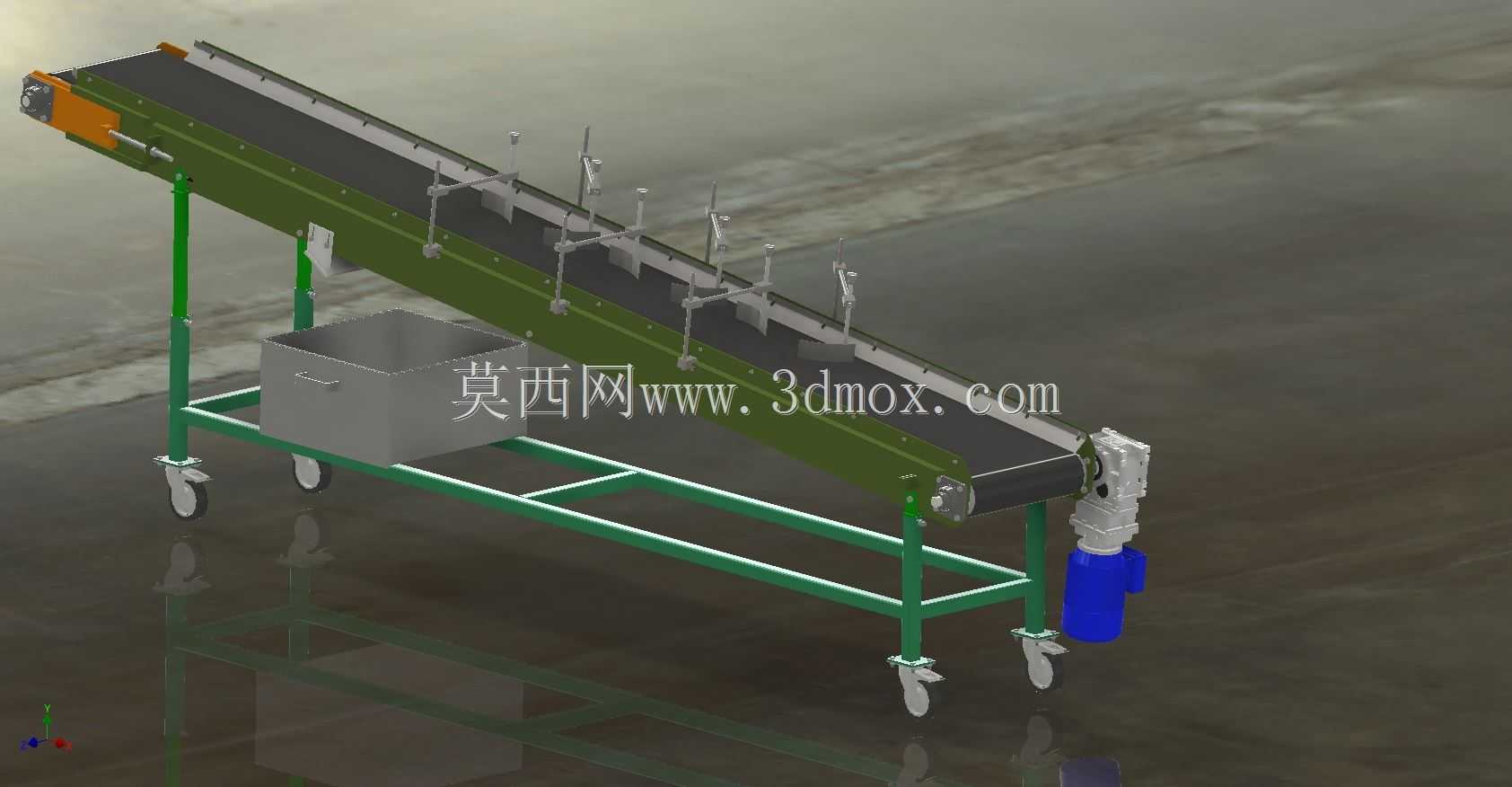

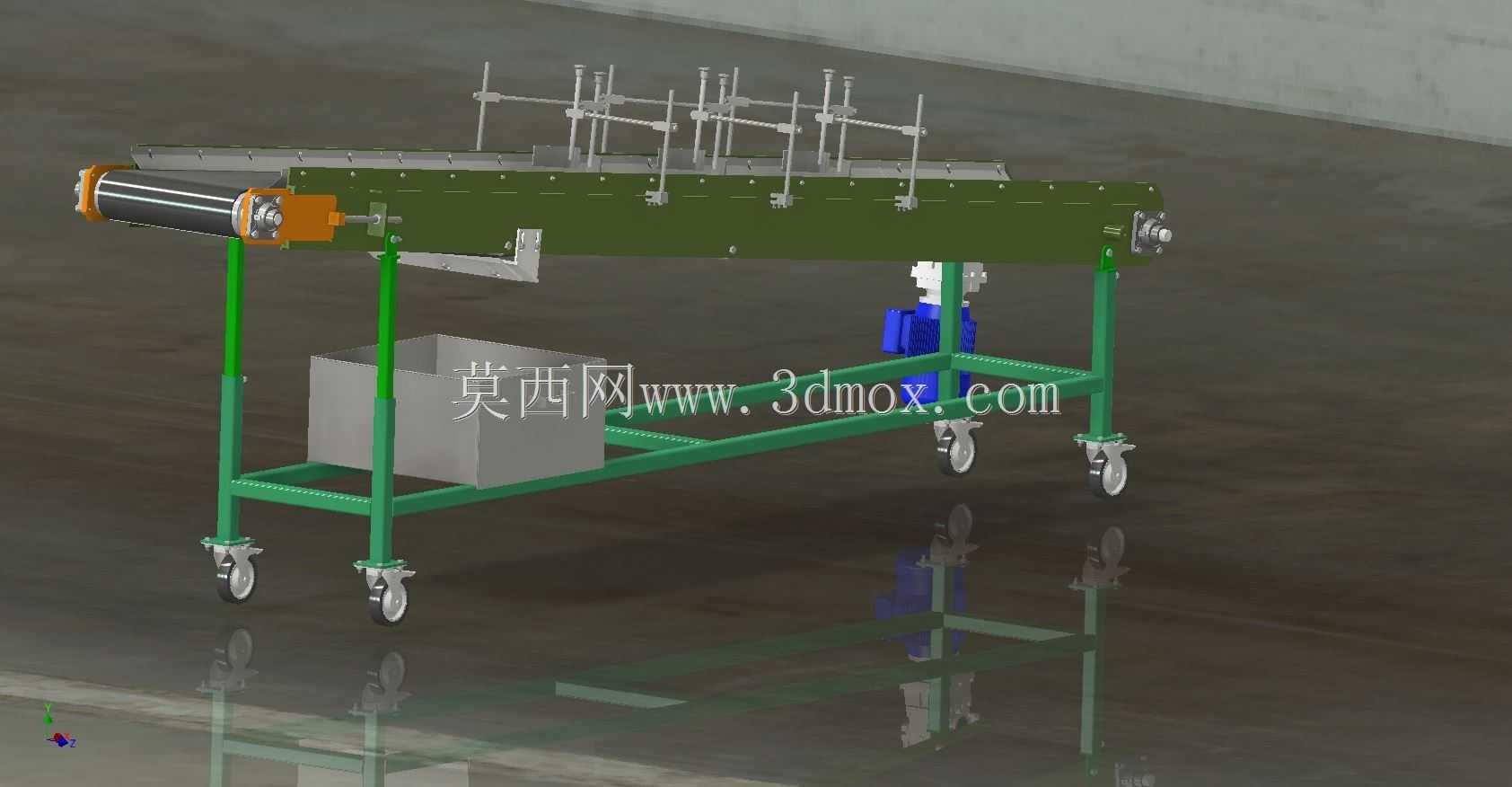

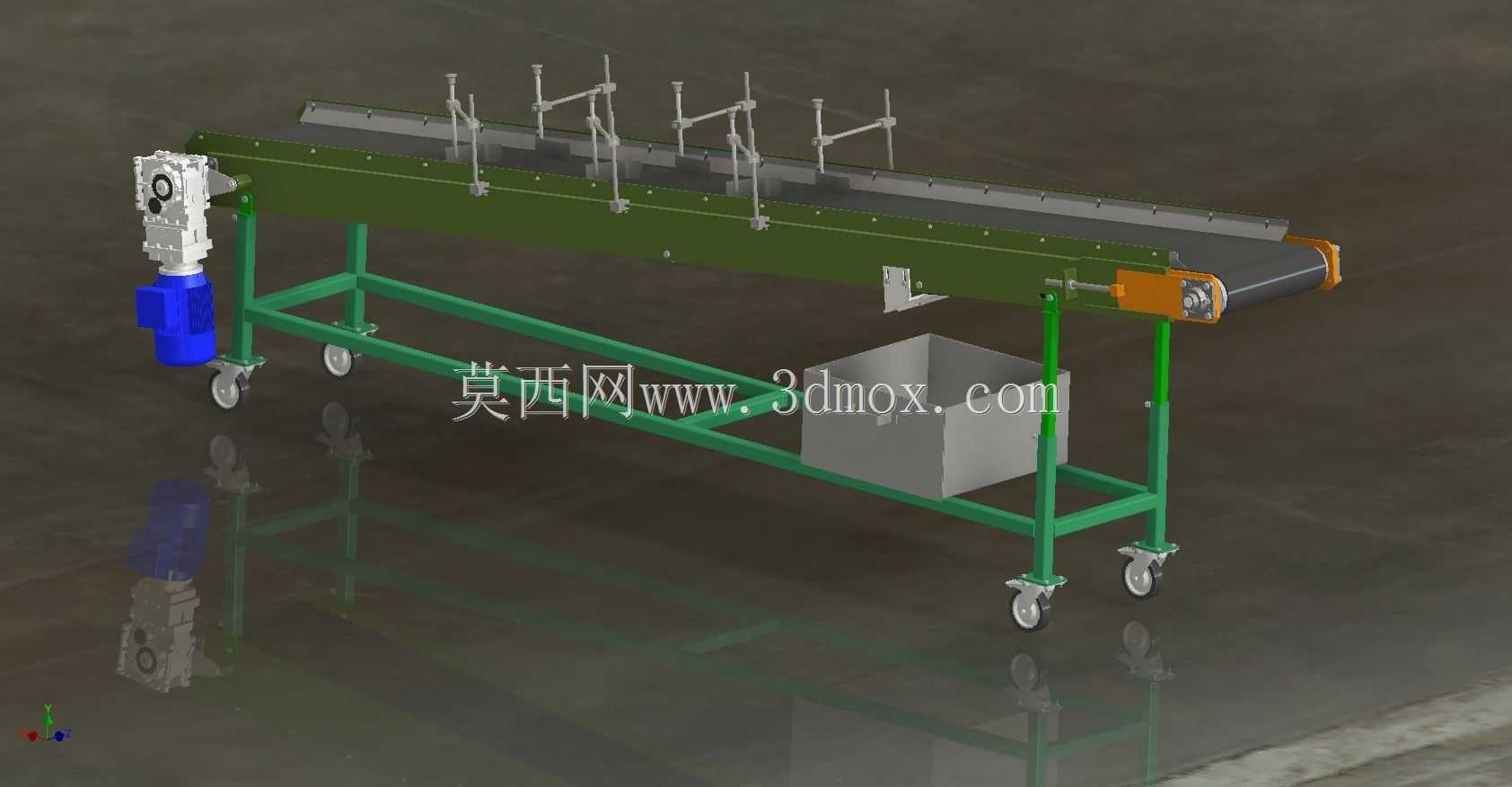

这款带式输送设备的设计，首先考虑了车间零散工位间的物料转运需求，区别于固定安装的长距离输送线，底部配置的四个万向脚轮让设备可以灵活在装配工位、包装工位、原料暂存区之间移动，不需要做地面预埋固定，适配多品种小批量生产模式下频繁调整产线布局的场景，脚轮带刹车结构，就位后可以锁止避免作业时设备移位。设备的驱动端布置在机身一侧，采用减速电机直连驱动辊的结构，省去了复杂的链传动或带传动中间环节，既减少了传动损耗，也降低了日常维护的点位，驱动端的护罩做了全包覆处理，避免作业时衣物、工具卷入传动部位，符合车间安全作业的防护要求。机身的承载框架采用矩形钢管焊接成型，支腿做了斜向加强筋处理，即使输送有一定重量的箱装、袋装工件，也不会出现机架晃动变形的问题，皮带下方全程布置了支撑托板，避免长距离输送段皮带下垂撒料，皮带两侧设置了可调节高度的挡边支架，挡边的固定座采用长圆孔设计，可以根据输送物料的外形尺寸调整挡边的间距与高度，防止物料在输送过程中从侧边掉落，尤其是输送颗粒状、小块状工件时，挡边的限位作用能大幅减少物料撒漏的清理工作量。设备的从动端设置了张紧调节机构，通过端部的螺栓调整从动辊的前后位置，就能实现皮带松紧度的校准，也能修正皮带运行时的跑偏问题，不需要拆解机身结构就能完成日常调试维护。设备中部下方预留了物料接料斗的安装位置，适配需要在输送段中部完成分拣、剔除工序的作业场景，不合格工件或者分拣出的物料可以直接通过接料斗落入下方收集箱，不需要额外在输送线旁增设收集工位。从安装边界来看，设备整体宽度控制在常规车间通道的通行要求范围内，长度适配单工序间的短距离转运需求，机身高度符合人工取放料的 ergonomic 要求，作业人员不需要弯腰或者抬手过高就能完成物料的取放，长时间作业也不容易产生疲劳。设计时还考虑了不同工况的适配性，皮带可以根据输送物料的特性更换为防滑带、耐高温带或者耐油带，机架的安装孔位做了通用化设计，后续如果需要增加光电检测位、扫码工位或者挡停机构，不需要重新焊接机架，直接利用预留的安装孔就能加装附件，延长了设备的适用场景。
