绳索传动卷筒运动仿真结构设计

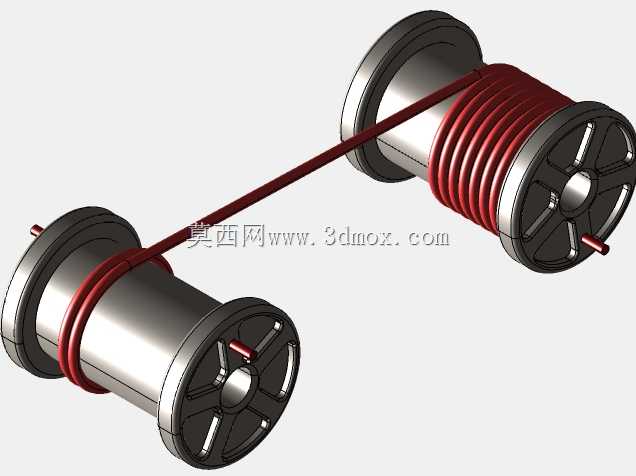

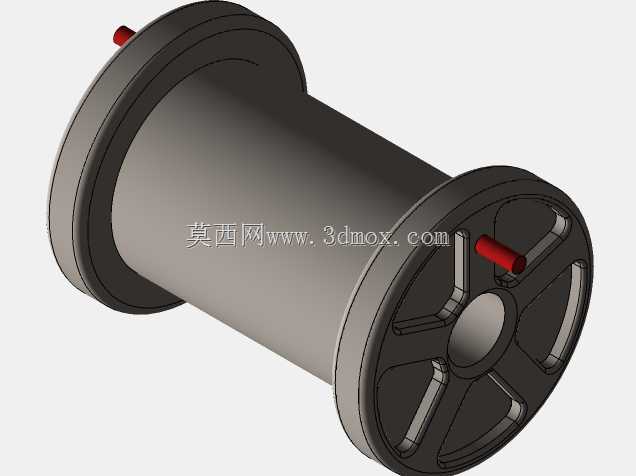

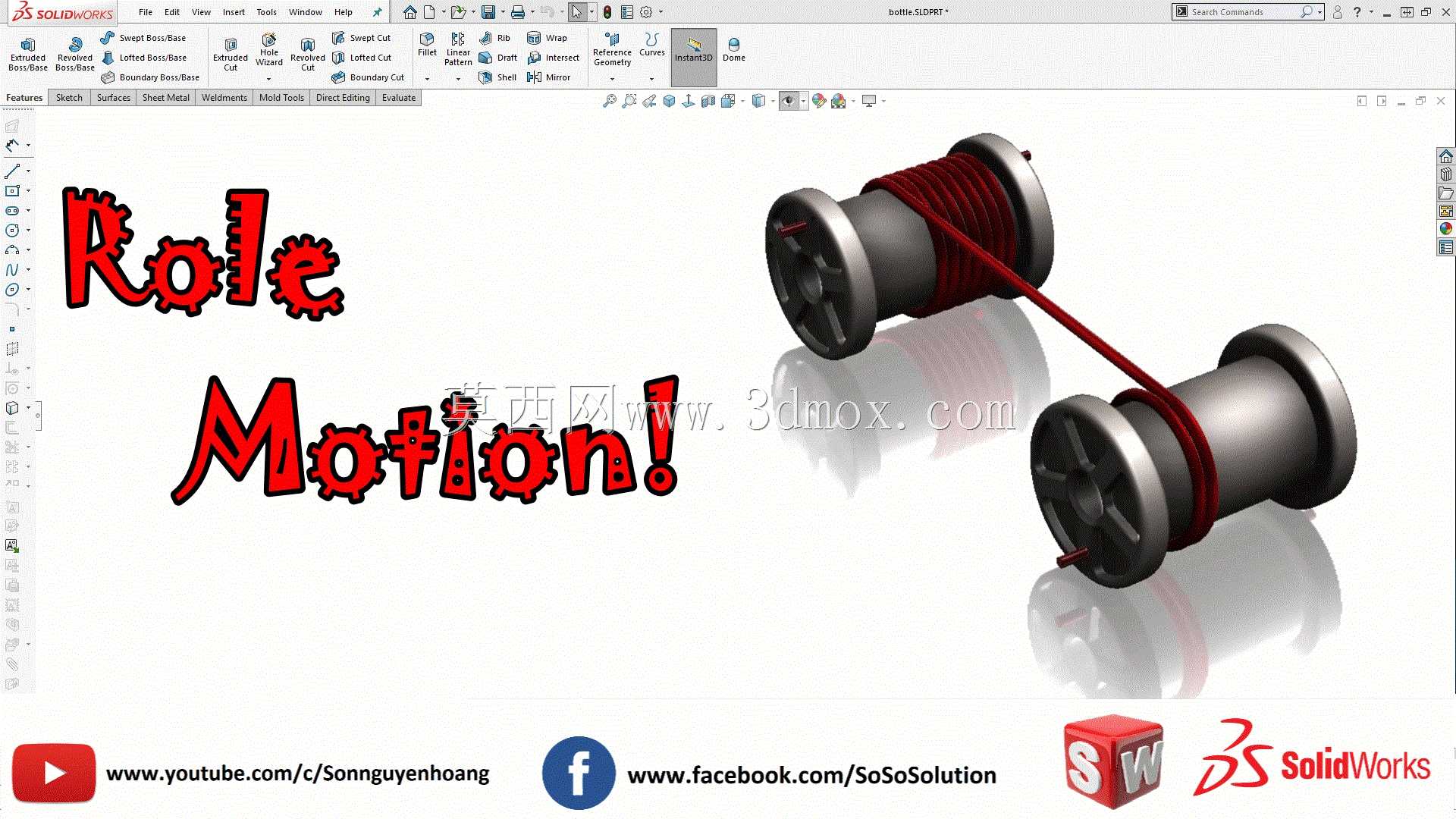

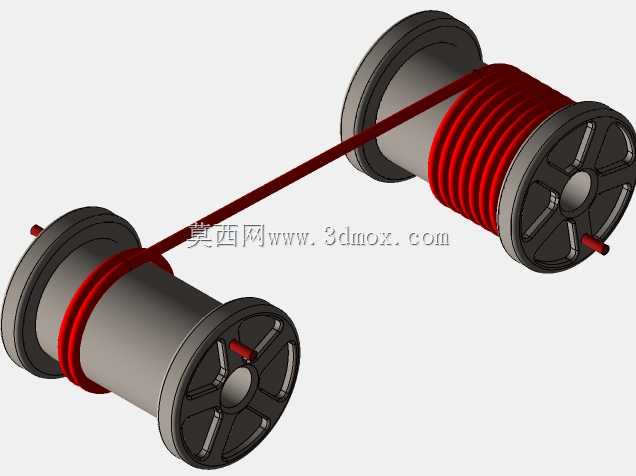

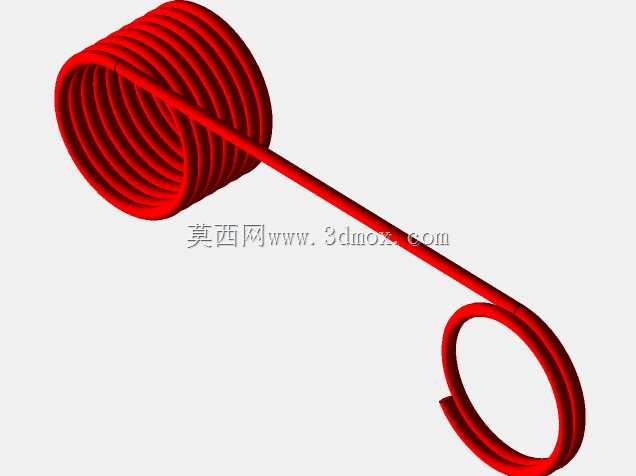

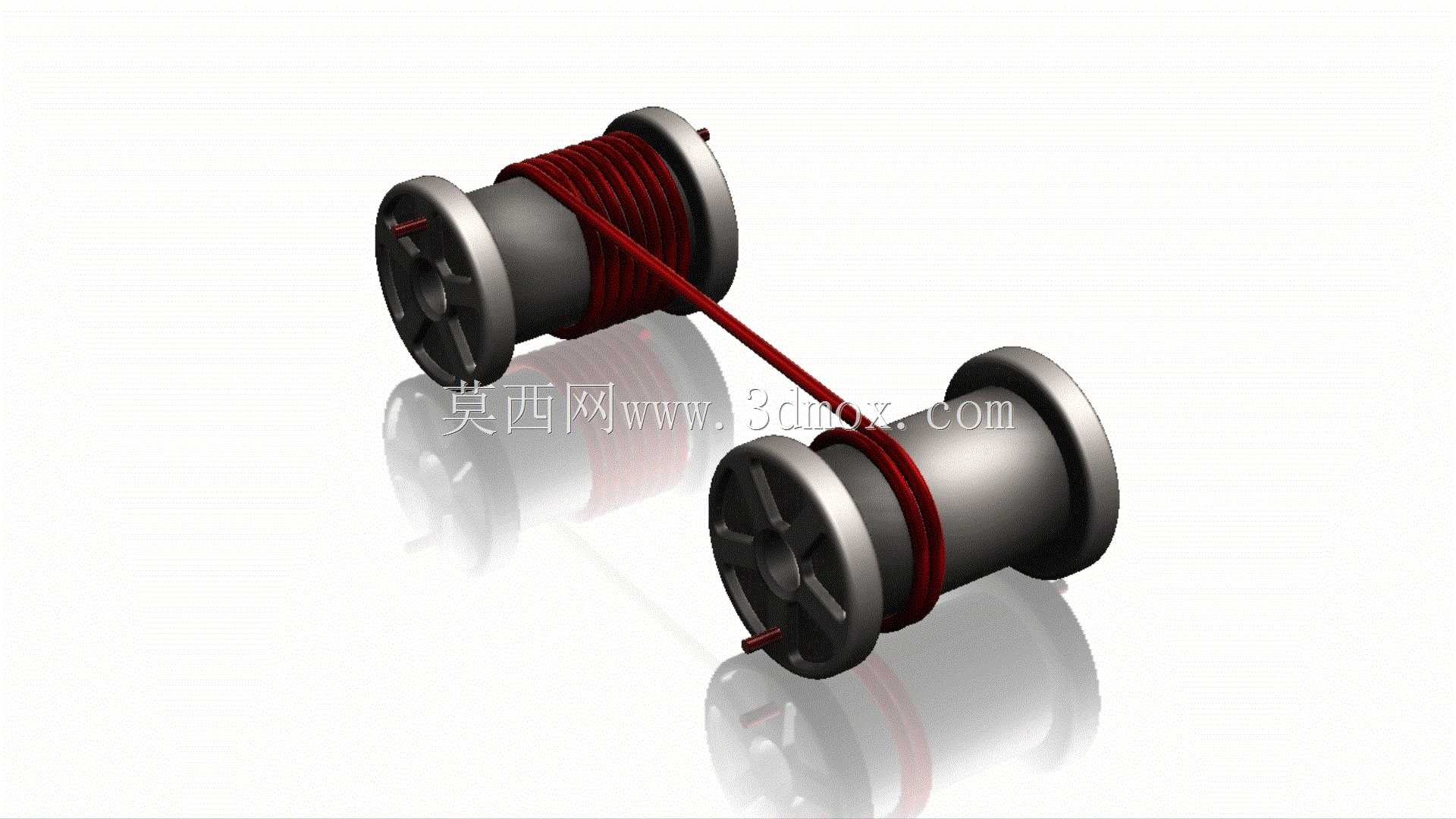

这类双卷筒绳索传动结构，常见于小型起重设备、线缆收放装置、舞台吊具以及精密排线设备的传动端，核心作用是通过绳索在两个卷筒间的缠绕联动，实现旋转运动的柔性传递，相比齿轮、同步带传动，它具备安装容错空间大、过载时绳索打滑可保护核心驱动部件、长距离传动无需额外中间支撑的优势，尤其适合两轴间距较大、传动路径存在小幅偏移的工况场景。设计这类结构时，首先要确认卷筒的轮缘直径与筒身直径的差值，轮缘需要高出绳索缠绕层至少1.5倍的绳索直径，避免高速运动时绳索从卷筒侧边脱出；筒身的有效长度要匹配预设的绳索缠绕圈数，单层缠绕时每一圈绳索紧密排布，不会出现叠压咬绳的问题，若需要多层缠绕则要在卷筒端部设计导绳倒角，引导绳索平顺过渡到上一层。两个卷筒的中心距设置需要结合绳索的张紧需求，中心距过小会导致绳索包角不足传动打滑，中心距过大则会让绳索悬空段过长，运动过程中出现横向晃荡，影响传动精度，一般悬空段的长度控制在卷筒直径的8-12倍区间，可兼顾传动稳定性与结构紧凑性。绳索的选型要匹配传动负载，单根绳索的破断拉力需要达到额定传动拉力的5倍以上，固定端在卷筒侧壁的安装位置要做沉头处理，避免固定绳头突出刮蹭相邻的绳索层。建模过程中做运动仿真时，需要给两个卷筒添加旋转副约束，绳索与卷筒接触段添加缠绕约束，悬空段添加柔性体属性，模拟运动过程中绳索的张力变化与形变情况，验证不同转速下绳索是否会出现跳绳、松脱的问题，同时可通过方程驱动卷筒的旋转角度，匹配实际工况下的往复运动节奏，比如线缆收放场景中，主动卷筒匀速旋转时，从动卷筒的转速会随缠绕半径变化出现小幅波动，仿真时可捕捉这类转速差，为后续的张力补偿结构设计提供数据参考。安装边界上，两个卷筒的支撑座需要保证同轴度误差不超过0.1mm，否则会导致绳索在卷筒上排布不均，出现一侧偏磨的问题；支撑座的安装面要预留绳索穿入的缺口，方便初始安装时绳索的穿引与固定，同时在卷筒一侧预留张紧调节的余量，可通过微调其中一个卷筒的安装位置，调整绳索的初始张紧力，避免长期使用后绳索伸长导致传动失效。
