铁艺旋转楼梯结构设计方案

这款铁艺旋转楼梯的结构设计，核心围绕小空间垂直交通需求展开，在loft公寓、小型复式住宅、临街商铺夹层、工业风办公空间的场景中，常规直跑楼梯需要预留至少3米以上的水平通行长度，双跑楼梯也需要占用近6平米的固定投影面积，而这款旋转梯的圆形安装底座投影直径仅1.2米，整体安装边界控制在1.4米见方的空间内，就能完成2.8米到3.2米标准层高的垂直通行连接，极大压缩了交通空间的占用比例，把更多面积留给功能使用区。

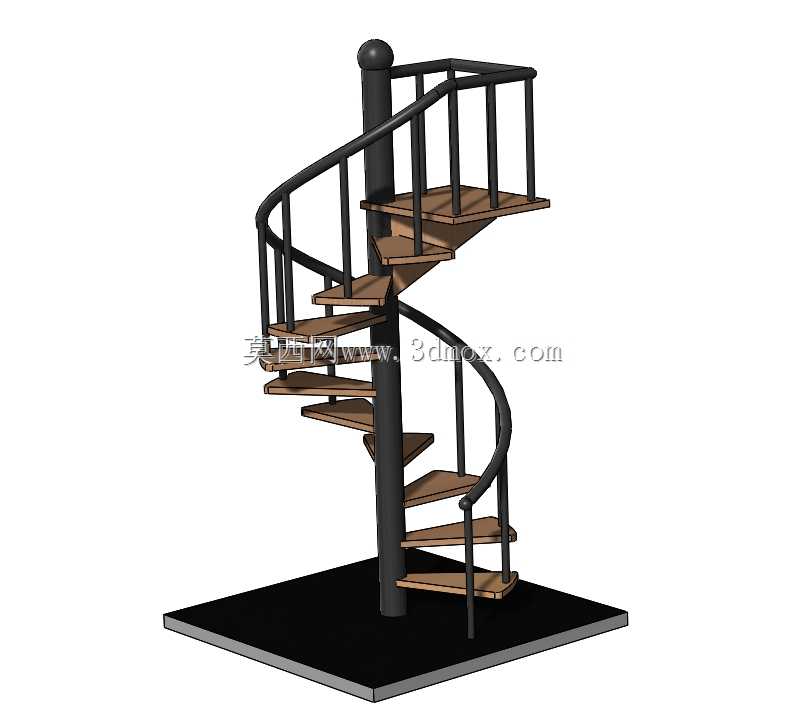

设计过程中首先确定中心承重立柱的参数，采用直径89mm的厚壁无缝钢管作为主承重构件，所有踏步的受力端都通过焊接节点固定在中心立柱上，外侧搭配曲线成型的铁艺护栏作为辅助受力与防护结构，踏步采用实木与金属框架结合的形式，单块踏步的有效踩踏宽度在外侧达到220mm，靠近中心立柱位置收窄至80mm，符合人体工程学的踩踏受力习惯，日常单人通行完全无压力，也能满足临时搬运小件家居物品的通行需求。

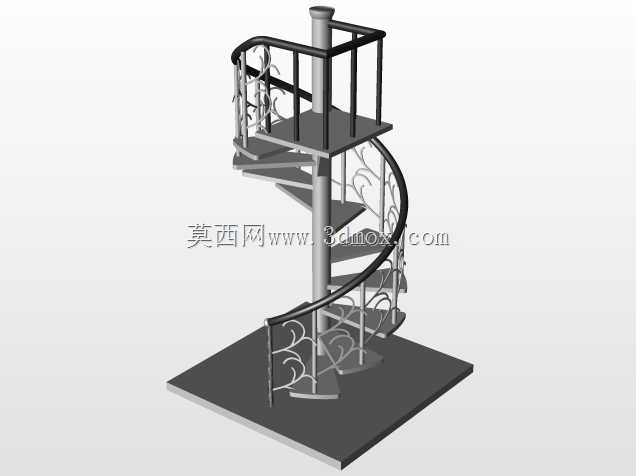

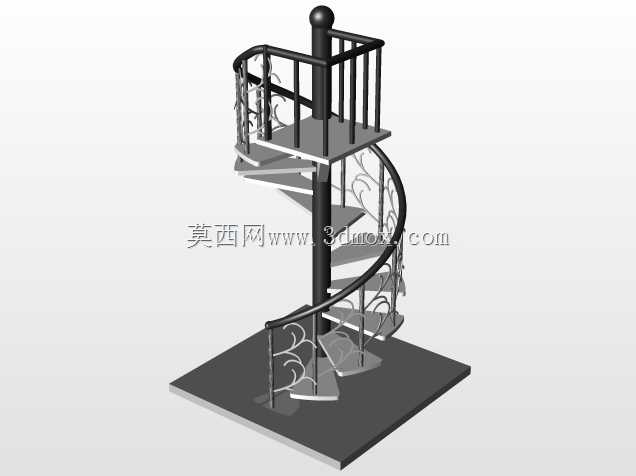

护栏部分采用卷草纹铁艺弯制工艺，扶手高度设置为900mm，符合民用建筑防护栏杆的安全高度要求，每根竖向栏杆的间距控制在110mm以内，避免孩童穿行发生坠落风险，扶手沿螺旋上升轨迹连续顺滑过渡，手握时没有突兀的折角与凸起，上下通行时可以全程借力。底座采用方形钢板配重结构，安装时不需要破坏原有地面的防水层，仅需要通过膨胀螺栓将底座与地面结构层固定，顶部与上层楼板的连接节点采用可调节的固定件，能适配不同现场的层高误差，安装容错率较高。

从结构受力角度看，所有荷载都通过中心立柱传递到底座与地面，外侧护栏同时起到约束踏步形变的作用，每级踏步的额定承重设置为150kg，完全满足民用场景的日常使用需求，铁艺部分的表面做了静电喷塑处理，能适配室内干燥环境的长期使用，不会轻易出现锈蚀掉漆的问题，踏步木板做了防滑倒角处理，边缘打磨成圆弧状，避免磕碰受伤。在实际选型过程中，需要提前确认现场的层高、预留安装位置的地面承重能力，以及上层楼板的开口尺寸，确保楼梯安装完成后，通行净空高度不低于2米，避免上下楼时出现碰头的问题，这款楼梯的螺旋升角设置为42度，相比普通直跑楼梯坡度稍陡，但在小空间场景下是平衡占地与通行体验的最优选择。
