NGW型行星轮系传动结构三维模型

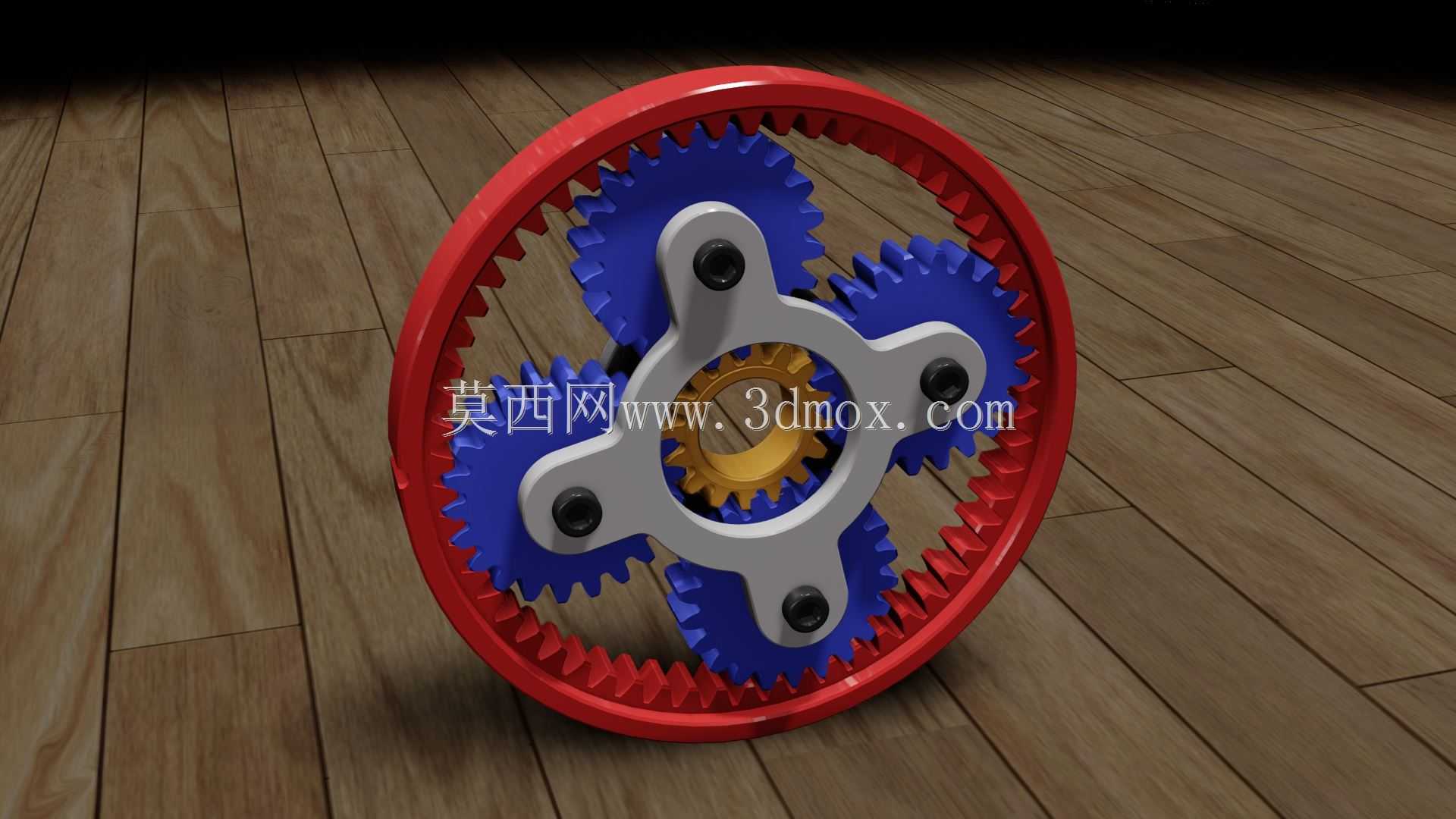

这套行星轮系结构采用经典NGW构型，由内齿圈、四个均匀分布的行星轮、太阳轮及行星架组成，核心应用场景覆盖中小功率减速传动、伺服执行机构末端、新能源车辆动力耦合单元、工业机器人关节传动等对传动效率、空间占用率有较高要求的工况。从实际使用维度看，该结构可在同轴输入输出的布局下实现3-10范围的单级减速比，相比同参数平行轴圆柱齿轮减速结构，轴向尺寸可压缩40%以上，承载能力因多行星轮均载分流特性提升60%左右，运行过程中四个行星轮同步参与啮合，传动冲击小、啮合噪音低，适合连续运转的工业传动场景。设计层面首先考虑了均载特性，行星架采用十字交叉式辐板结构，四个行星轮安装轴孔以太阳轮轴线为中心做等角度90度分布，孔位同轴度公差控制在0.02mm以内，避免行星轮受载不均导致的偏磨断齿问题；齿形参数采用标准渐开线圆柱直齿，压力角20度，内齿圈与行星轮、行星轮与太阳轮的啮合侧隙统一取0.1-0.15mm，既保证常温下无卡滞啮合，也预留了热膨胀余量。安装边界上，内齿圈外径作为固定端安装基准，可通过端面止口与设备壳体配合定位，输入侧太阳轮内孔预留键槽结构适配标准电机轴伸，输出侧行星架端面设置均匀分布的安装螺孔，可直接连接负载法兰，整体安装无需额外调整垫片，装配时仅需按对角顺序锁紧行星轮轴固定螺栓即可保证啮合间隙均匀。结构细节上，行星轮与安装轴之间预留了滚动轴承安装位，可根据负载等级选配深沟球轴承或滚针轴承，降低运转过程中的摩擦损耗；内齿圈采用分体式可拆解结构，后期维护时无需拆卸输入输出端连接即可更换磨损齿件，大幅降低运维成本。实际选型适配时，可根据输入转速、额定输出扭矩调整齿宽、模数参数，该基础构型可拓展为多级行星传动结构，满足更大减速比的使用需求，整体结构无冗余设计，所有配合面均符合通用机械传动安装规范，可直接导入装配场景做干涉校验或运动仿真。
