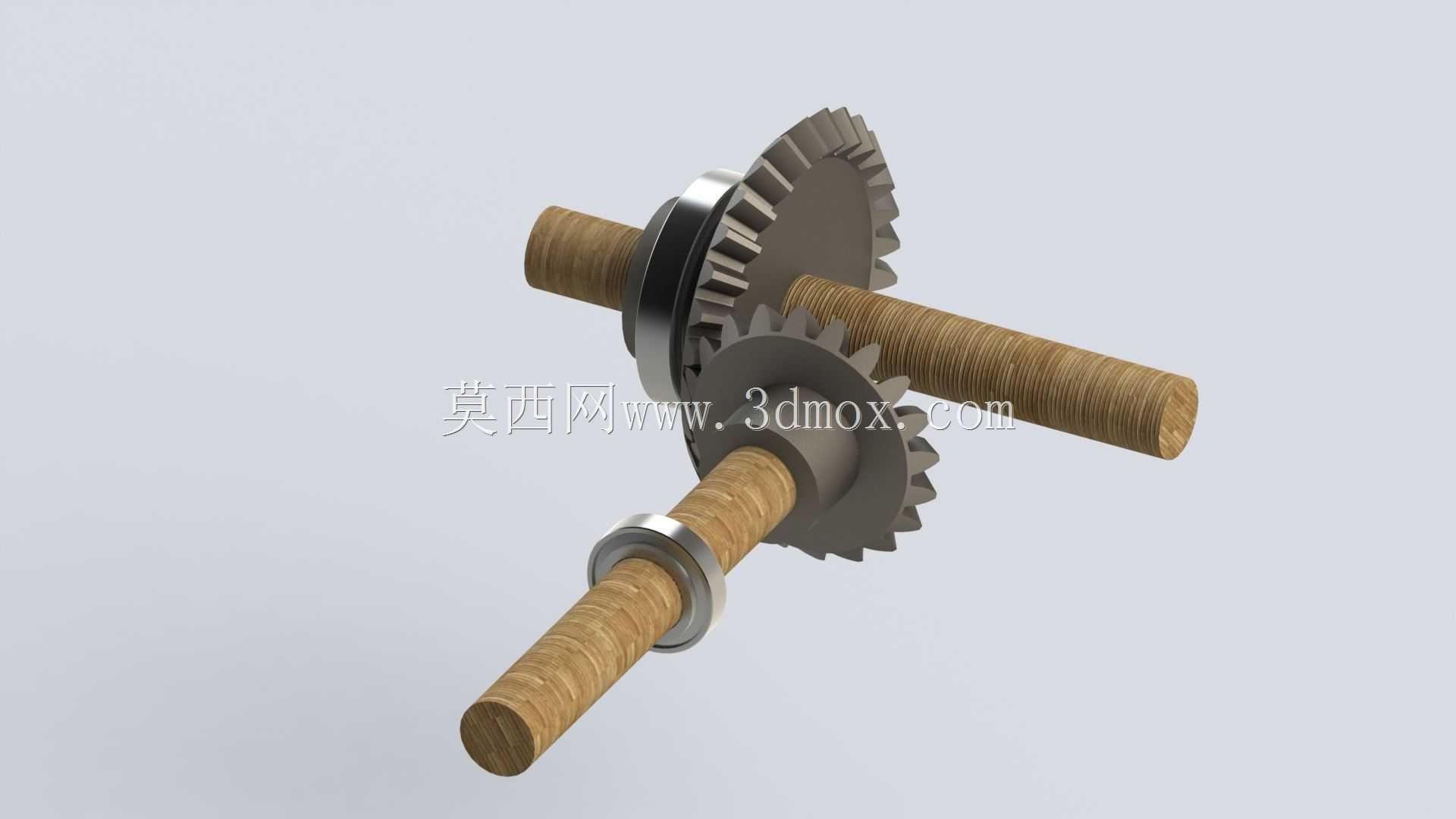

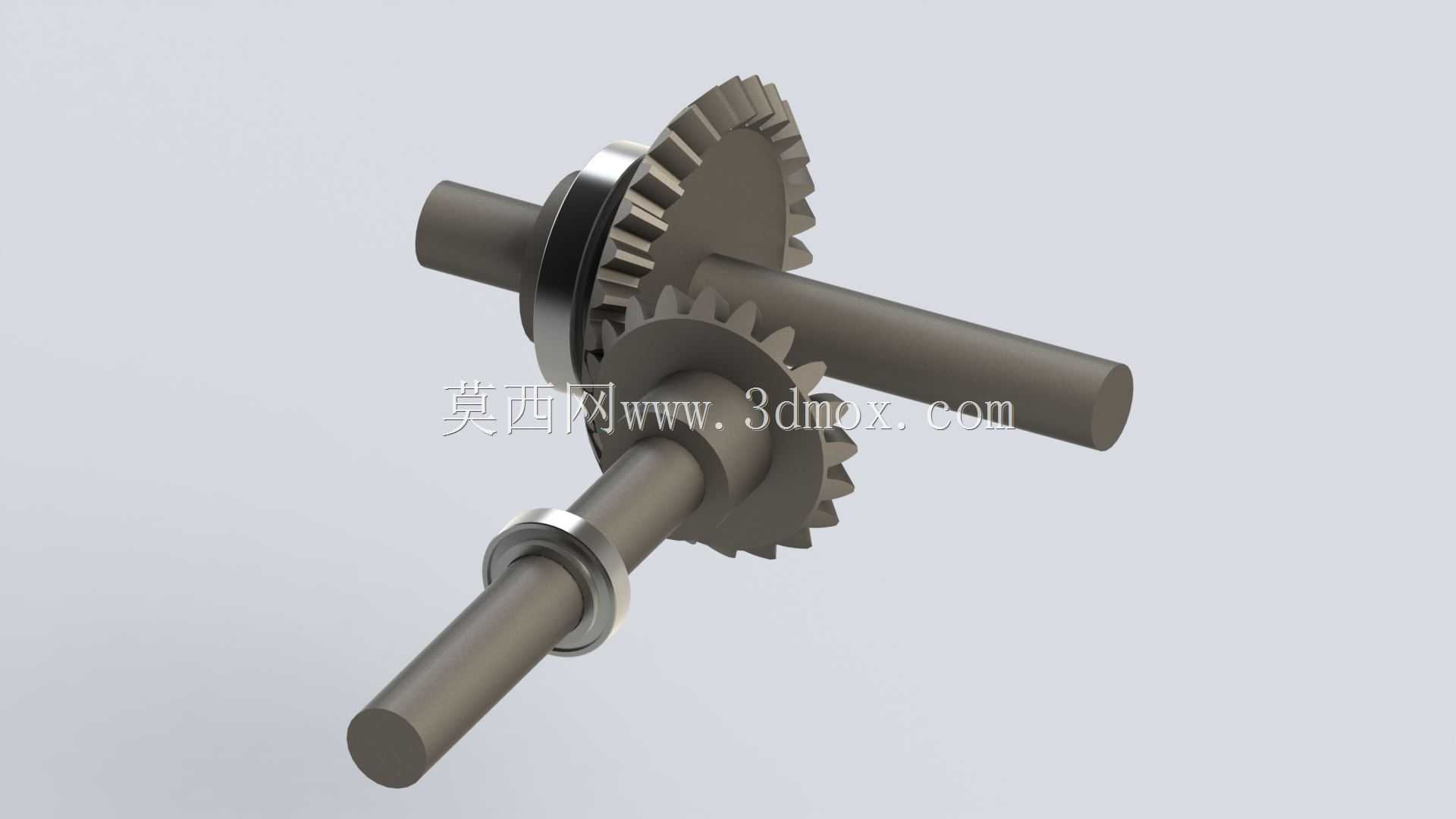

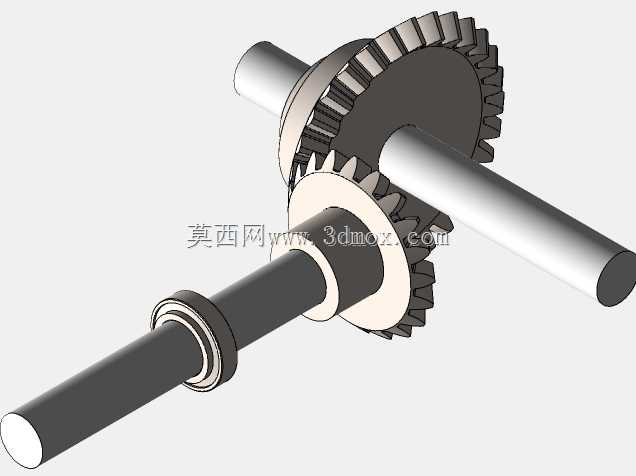

这套锥齿轮传动结构主要用于需要实现交错轴动力换向的机械传动场景,常见于小型农机的转向传动机构、轻工设备的分动箱、小型输送线的转角动力传递单元,也可用于教学演示教具的传动原理展示结构中。整套组件包含三个相互啮合的锥齿轮与三根配套的传动轴,以及轴端定位挡圈,可实现单输入双输出的动力分流,也可根据实际传动需求调整为单输入单输出的90度换向传动结构。设计过程中首先确定了传动比匹配关系,三个锥齿轮采用等模数设计,齿形为标准渐开线直齿锥齿,啮合间隙控制在常规传动允许的0.1-0.2mm区间,保证传动过程中无卡滞、异响,同时兼顾传动效率与加工可行性。轴与齿轮的配合采用过渡配合加平键周向定位的方式,轴端的挡圈槽位置经过尺寸校核,可保证齿轮安装后轴向无窜动,同时挡圈不与齿面发生干涉。安装边界方面,三根传动轴的轴线两两垂直交汇于锥齿轮的节锥顶点,输入轴与两根输出轴的中心距根据齿顶圆直径确定,安装时需保证各轴的支撑座同轴度误差不超过0.05mm,否则会加剧齿面磨损,缩短组件使用寿命。齿部的参数设计参考了通用机械传动的载荷要求,齿面硬度可满足中小载荷下的长期连续运转需求,轴的直径选取考虑了扭矩传递过程中的抗扭强度,同时预留了足够的支撑段长度,方便配套轴承、密封件的安装。实际应用中,这套结构可直接集成到小型设备的传动箱内,无需额外设计换向齿轮组,能够有效缩减传动机构的整体占用空间,相比蜗轮蜗杆换向结构,其传动效率更高,反向传动无自锁限制,适合需要双向动力传递的工况。建模过程中对齿根过渡圆角做了优化处理,避免应力集中导致的轮齿断裂风险,轴上的纹理为示意性的防滑滚花结构,实际加工时可根据安装需求调整为光轴或带键槽的配合轴段,挡圈的尺寸与标准轴用弹性挡圈规格匹配,方便直接采购标准件装配。
