不锈钢平开式合页门窗连接结构

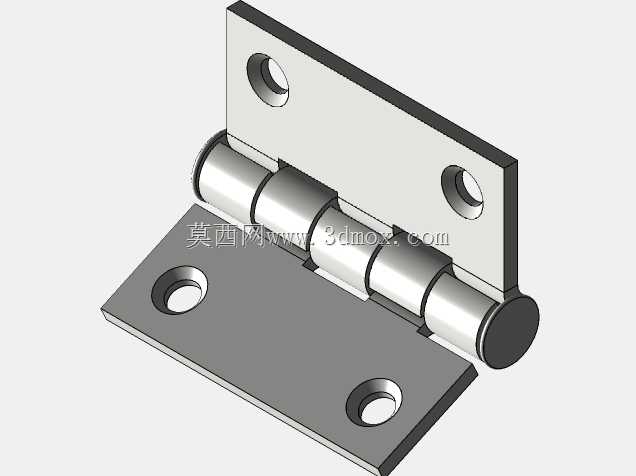

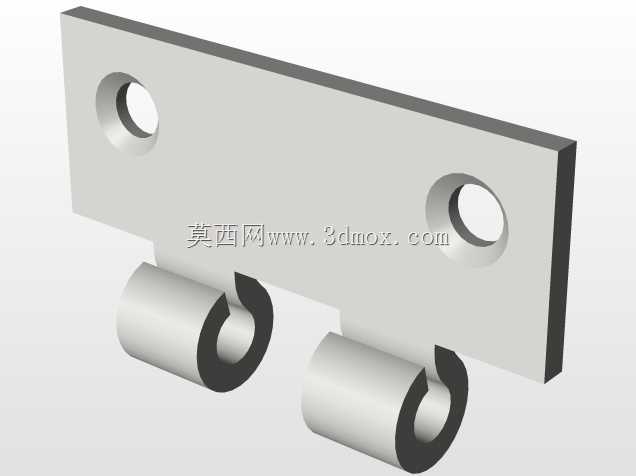

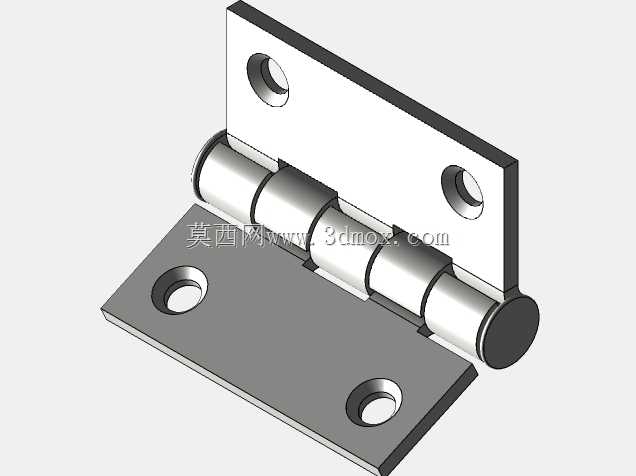

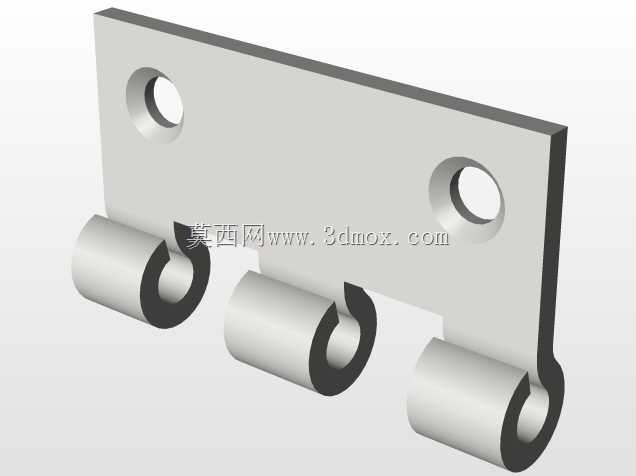

日常做设备防护门、机柜柜体、民用门窗的结构设计时，这类平开式合页是绕不开的基础连接件，很多刚入行的工程师容易忽略合页的安装边界校核，最后现场安装时出现门体剐蹭、开合卡滞的问题，其实从三维建模阶段把合页的结构细节捋清楚，能省掉很多后期现场整改的麻烦。这款合页采用双页片加贯穿式销轴的经典结构，两个页片分别对应固定侧与活动侧的安装面，每个页片上预留了两个沉头安装孔，孔位做了锪平处理，装配时螺丝头可以完全沉入页片平面内，不会突出表面刮蹭相邻构件，也能让页片与安装面完全贴合，避免长期受力后出现连接松动。销轴部分采用多段卷边包裹的结构，不是简单的穿轴设计，页片的卷圆段交替套合在销轴上，转动时的受力会均匀分散到每一段卷边接触面上，相比两段式卷圆的合页，承重能力能提升近四成，长期开合也不容易出现销轴变形、页片松垮的问题。从安装边界来看，建模时需要注意合页闭合状态下两个页片的贴合间隙，这个间隙直接决定了门体与门框之间的预留缝宽度，间隙过小会导致漆面磨损，间隙过大则会出现密封不严、晃动异响的问题；同时要校核开合过程中页片边缘的运动轨迹，确认不会与门框的密封胶条、加强筋产生干涉，尤其是做喷塑、覆胶层的门体时，还要提前预留表层厚度的余量，避免装配后出现卡滞。实际应用场景里，这类合页既可以用在工业机柜的防护门、自动化设备的安全检修门上，也适配民用木质门窗、铝合金窗体的连接需求，材质选用不锈钢的版本可以在潮湿、有弱腐蚀的环境下长期使用，不需要额外做表面防锈处理。设计选型时除了核对孔位间距、页片厚度这些基础参数，还要根据门体的重量核算单组合页的承重，常规尺寸下单扇门配置两到三个该款合页，就能满足常规厚度金属门、实木门的开合承重需求，销轴端部做了封边处理，不会出现使用过程中销轴窜出脱落的问题，转动阻尼均匀，开合过程没有明显的卡顿感，也不会出现自由悬停时门体自动下坠移位的情况。建模时把合页的转动副设置到位，还可以直接在装配体里模拟门体的全角度开合过程，提前排查周边管线、构件的干涉问题，不用等到实物装配才发现结构冲突。
