1800转5马力分散器主轴连接结构

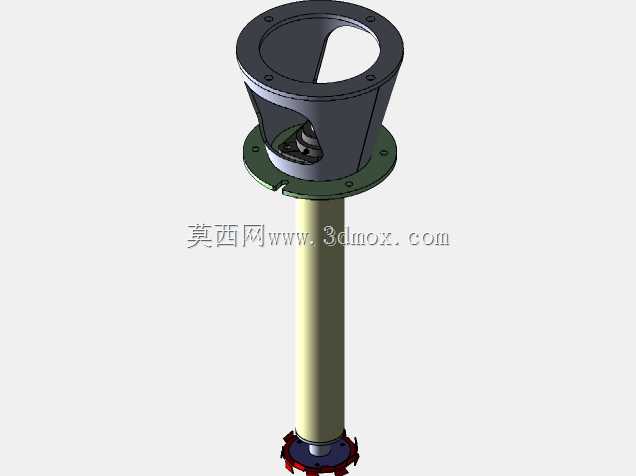

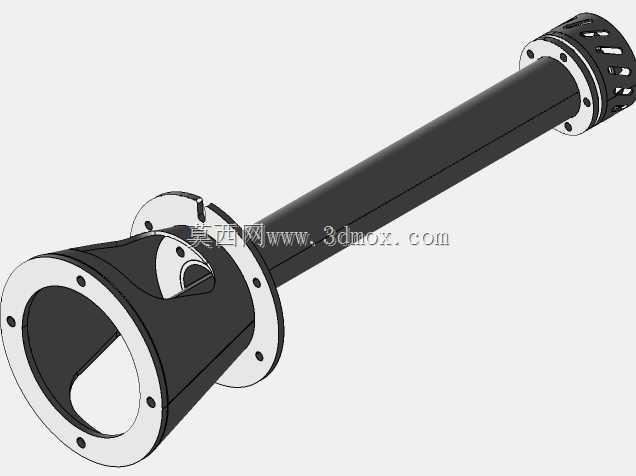

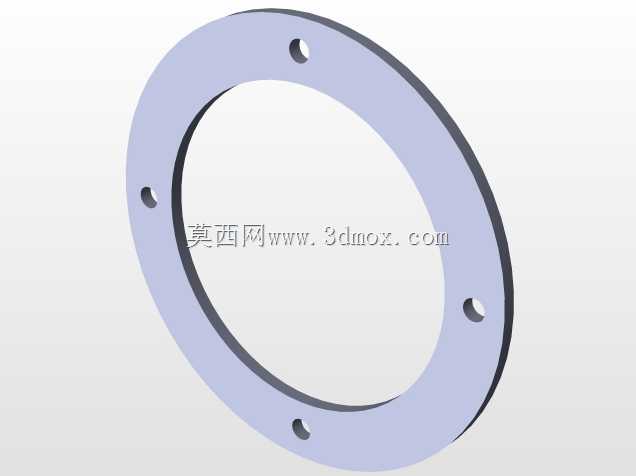

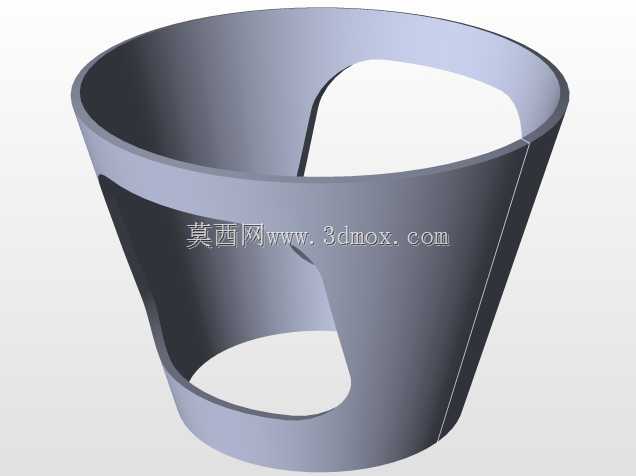

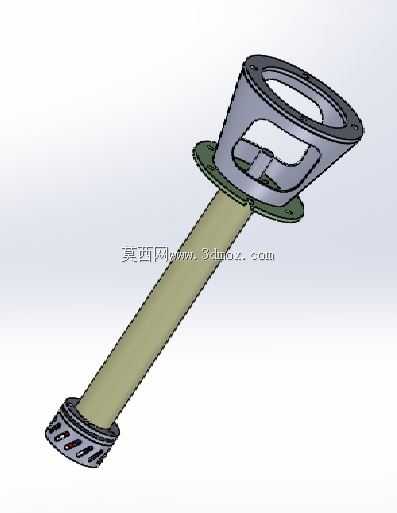

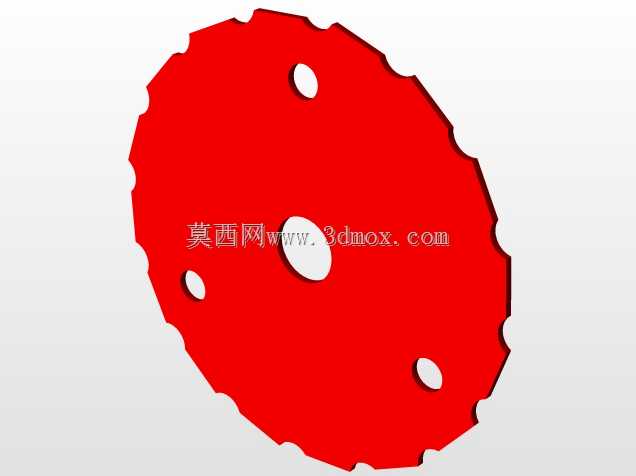

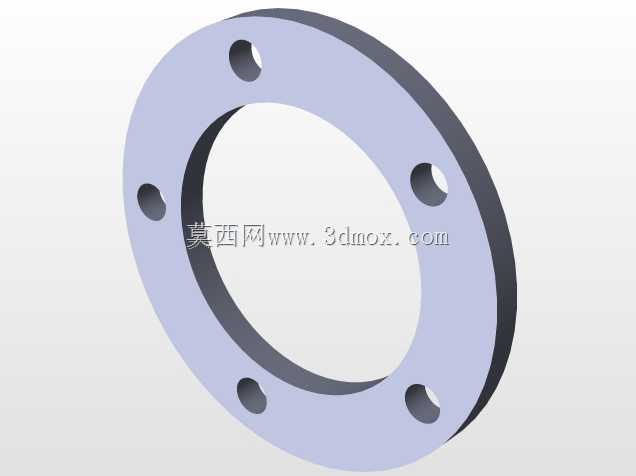

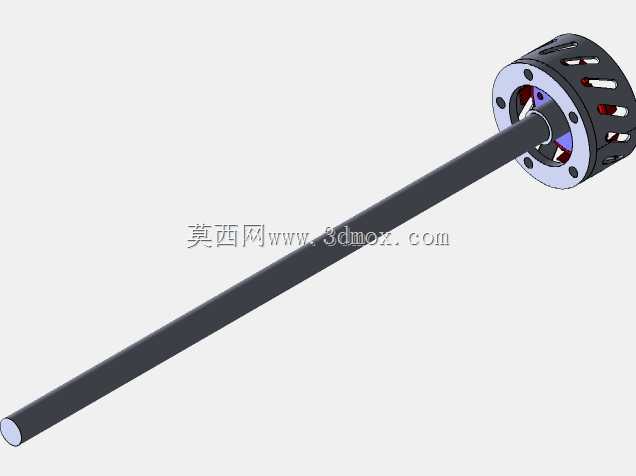

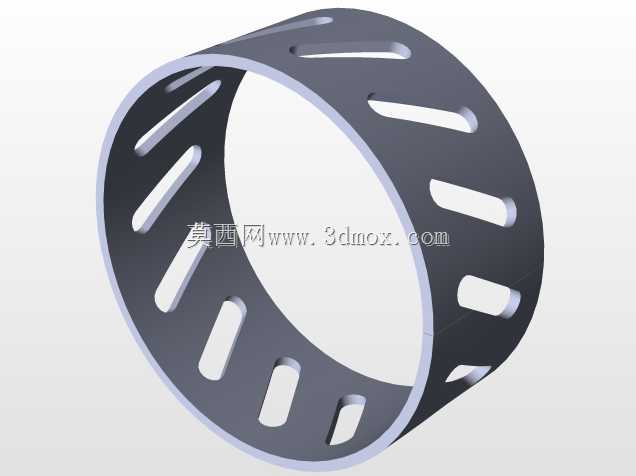

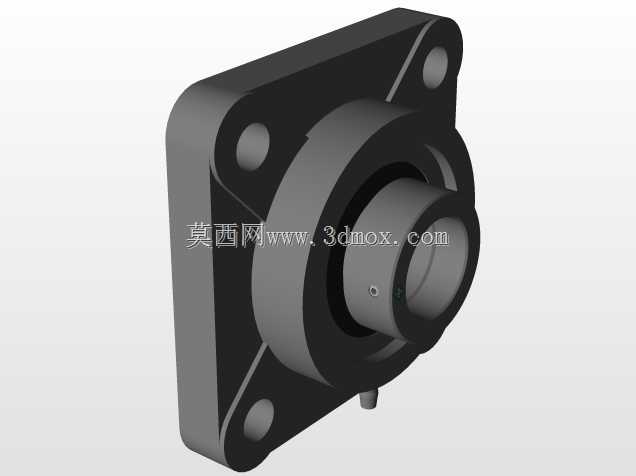

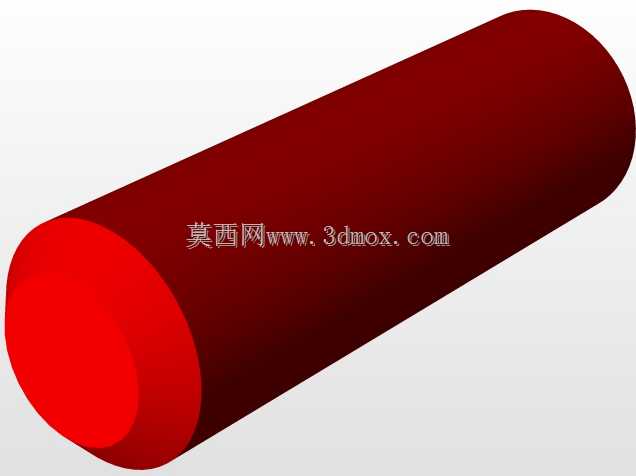

这款分散器配套的传动连接结构，主要适配小功率高速分散作业场景，常见于小型涂料、油墨实验室分散设备，或是小批量日化浆料搅拌工位，承担动力端与搅拌作业端的扭矩传递、同轴度定位功能。从结构设计来看，上部采用带定位止口的法兰安装座，锥段壳体做了镂空减重设计，既能够观察内部传动件的运行状态，也能减少高速运转时的风阻与积料问题，法兰盘上的安装孔做了沉头处理，安装后螺栓头不会突出安装平面，避免干涉外围防护结构的装配。中间的长轴做了阶梯变径设计，靠近上部连接座的轴段直径更大，用于承受分散作业时的径向摆动载荷，下部轴段收窄，适配标准分散盘的安装孔径，轴端预留了锁紧螺纹与定位销孔，可快速更换不同规格的分散盘、搅拌桨，适配不同粘度物料的分散需求。安装边界方面，上部法兰的安装孔位按照标准5马力电机输出端的安装尺寸匹配，可直接与立式安装的驱动电机端盖对接，无需额外加工过渡连接盘，下部轴的伸出长度可根据搅拌桶的深度做适配调整，常规配置下可适配容积50升至100升的常规搅拌容器，轴的径向跳动量控制在0.05毫米以内，避免高速运转时出现过大摆动导致的物料飞溅、轴承过早磨损问题。设计过程中重点考虑了高速运转下的动平衡问题，上部锥壳与轴的连接位置做了同轴度定位止口，装配时无需反复调整即可保证整体回转精度，壳体内部预留了轴承安装位与密封槽，可适配骨架油封或是机械密封结构，防止搅拌过程中的物料蒸汽、粉尘进入轴承腔影响传动件寿命。实际使用时，该结构可直接传递5马力电机在1800转额定转速下的输出扭矩，不会出现轴系扭转变形问题，镂空的壳体结构也方便日常运维时检查内部轴承的润滑状态、紧固件是否松动，相比封闭式的传动座，散热条件更好，长时间连续运转时轴承温升可控制在合理区间，不会出现过热抱死的问题。下部轴与分散盘的连接采用平键加锁紧螺母的固定方式，正反转切换时不会出现连接松动，即使是处理高粘度的胶类物料，也能保证扭矩稳定传递到作业端。
