开源硬件微控制器开发板结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:317777
  • 开源硬件微控制器开发板结构设计
  • 开源硬件微控制器开发板结构设计
  • 开源硬件微控制器开发板结构设计
  • 开源硬件微控制器开发板结构设计

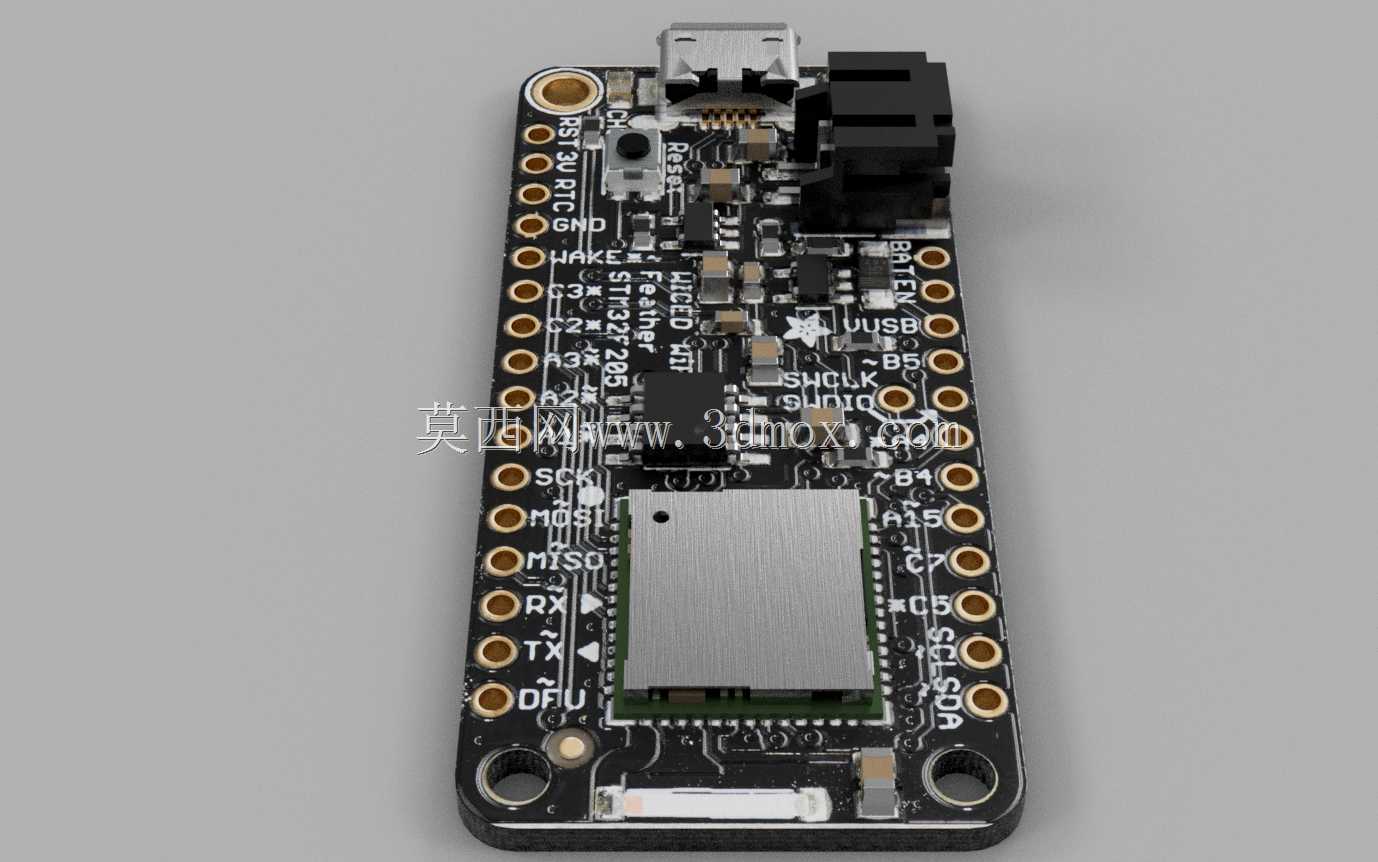

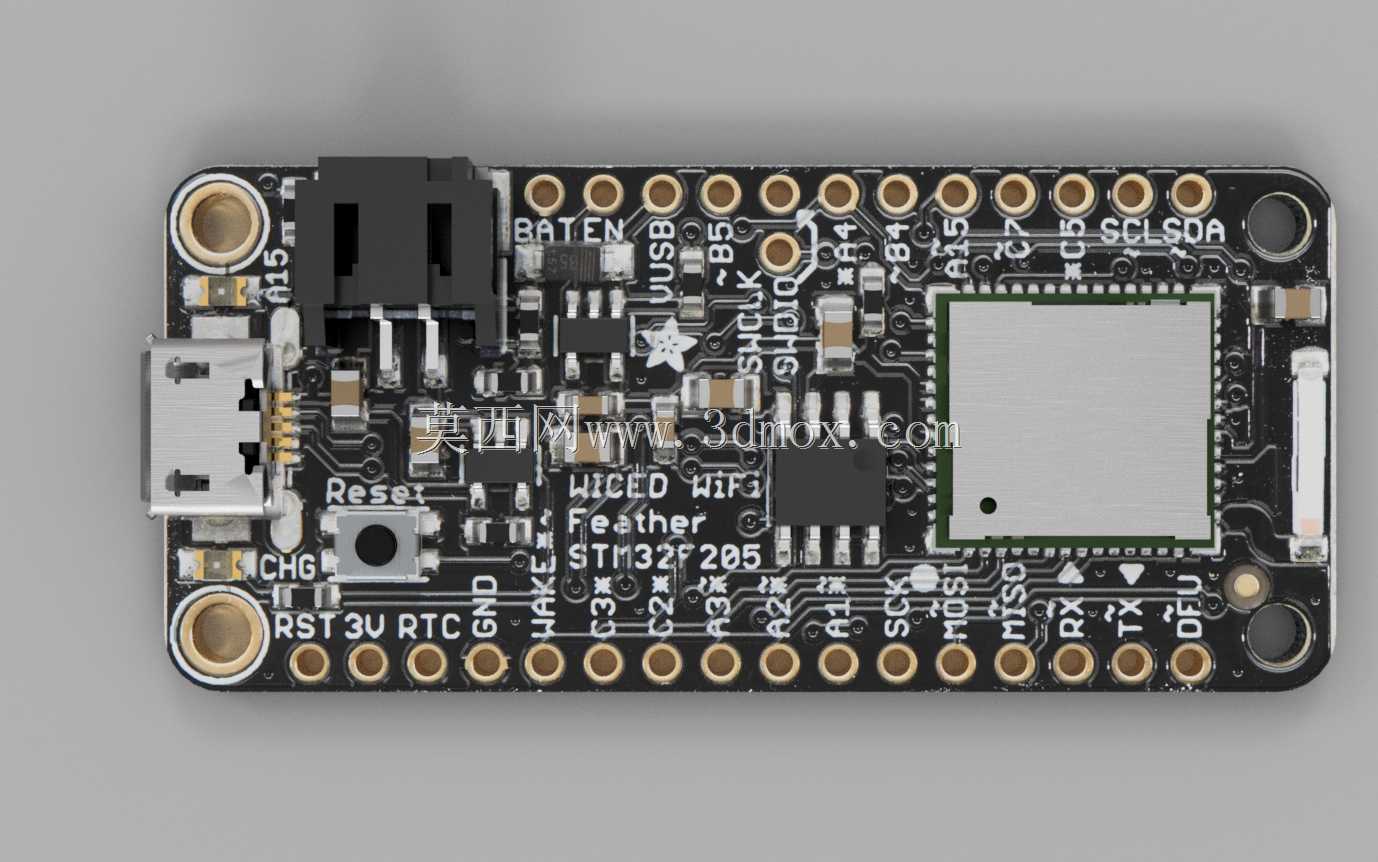

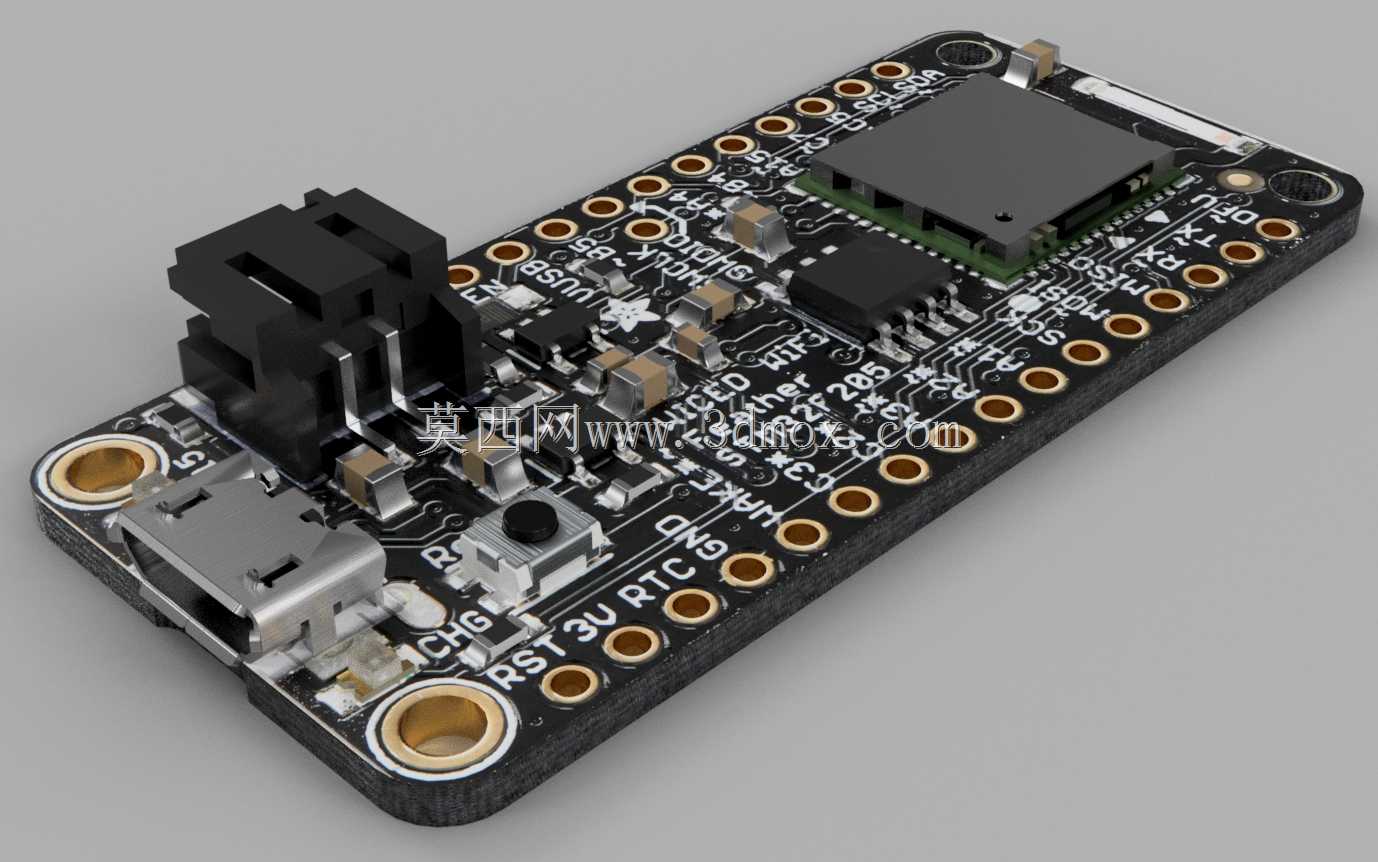

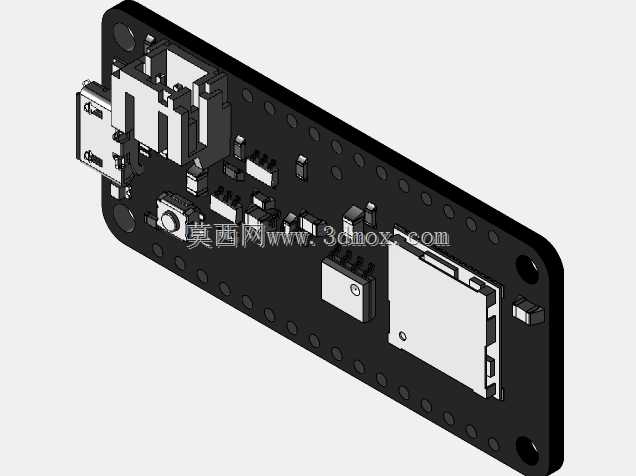

这款开发板的结构设计围绕嵌入式开发场景的实际使用需求展开,板载集成了主控芯片、存储模块、电源管理电路、复位按键、USB接口与外接供电接口,边缘排布的镀金排针孔位按照标准2.54mm间距设计,可直接插装在面包板上完成原型电路搭建,也能通过排针焊接实现与外接功能模块的电气连接,适配创客项目、小型智能设备控制、嵌入式学习验证等多种使用场景。设计过程中优先考虑了使用便利性与结构可靠性,板载的USB接口采用沉板加固设计,可承受反复插拔的外力作用,避免长期使用后出现接口松脱的问题;外接供电接口选用带卡扣的接线端子,在移动类项目或者存在振动的使用环境中,能够保证供电线路连接稳定,不会因为外力拉扯出现断电情况。板上的元件布局经过多轮优化,将发热相对明显的电源稳压元件布置在板边位置,远离主控核心与存储模块,减少工作时的热量堆积对核心元件稳定性的影响;复位按键布置在板边靠近USB接口的位置,调试过程中无需挪动外接线路即可快速完成复位操作。安装边界方面,板体四角设置了金属化安装孔,孔径适配M2规格的固定螺丝,可直接通过铜柱固定在项目外壳或者设备机架上,安装孔的位置避开了板上所有走线与元件焊盘,不会因为固定螺丝的挤压造成线路短路。板体整体采用长条形窄版设计,宽度控制在22mm以内,能够嵌入到空间紧凑的小型设备内部,比如可穿戴原型设备、小型传感器节点、桌面迷你智能装置的壳体中,不会占用过多内部安装空间。板上的丝印标注清晰对应每个排针的功能定义,包括电源引脚、接地引脚、通信引脚、IO引脚的标识,在进行接线操作时无需反复查阅原理图即可快速完成线路连接,降低接线错误的概率。存储模块采用翻盖式卡座设计,支持存储卡的快速插拔,方便进行固件更新与数据存储扩展,卡座周边做了限位结构,避免插卡时用力过度损坏卡座焊盘。整个板体的元件排布高度紧凑但预留了足够的焊接操作空间,手工焊接替换元件时不会因为元件间距过小造成相邻焊盘连锡,无论是批量生产还是手工打样制作都具备较好的工艺适配性。
