NU319ECPC3型圆柱滚子轴承三维结构设计

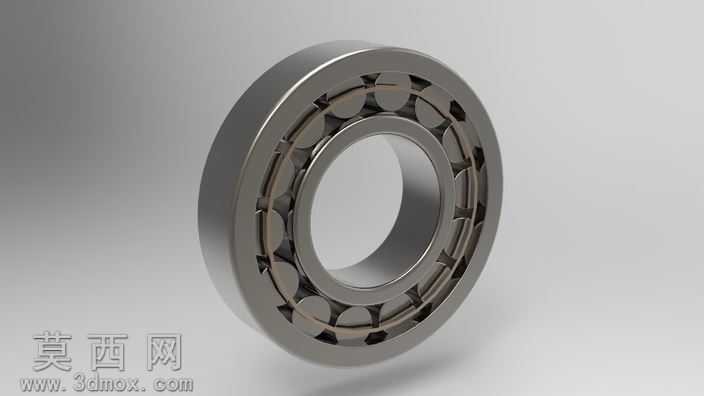

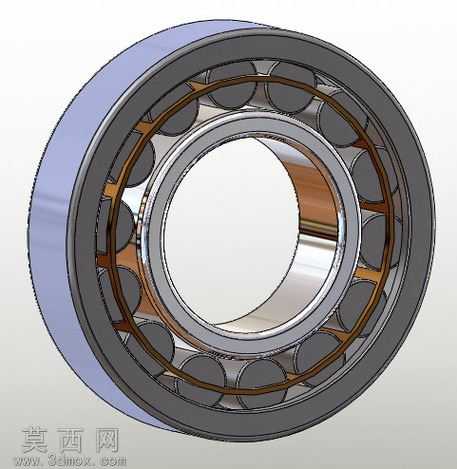

本作品为NU319ECPC3型圆柱滚子轴承的三维参数化设计成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各独立零件的结构建模，再按照实际装配约束完成整体组合，完整还原了该型号轴承的真实结构特征。建模阶段首先处理内圈与外圈结构，严格对照该型号轴承的公称尺寸参数，绘制内外圈的滚道截面轮廓，通过旋转特征生成套圈基体，再对套圈的挡边、倒角、安装引导面等细节结构进行特征细化，保证滚道表面的圆柱度精度符合设计要求，内外圈的同轴度约束在装配阶段通过基准轴对齐实现，还原了该类轴承内圈可分离的结构特性。随后完成滚动体即圆柱滚子的建模，按照该型号的滚子数量、直径、长度参数，生成单个圆柱滚子零件，通过圆周阵列的方式将滚子均匀排布在内外圈滚道之间，阵列过程严格保证相邻滚子的间隙均匀，避免出现干涉问题。之后进行保持架的结构建模，针对该型号轴承的铜合金实体保持架结构，绘制保持架的兜孔截面轮廓，通过旋转、拉伸切除等特征完成保持架基体与兜孔的制作，兜孔的弧度与尺寸完全适配圆柱滚子的外形，保证滚子可在兜孔内顺畅转动同时不会出现脱出问题，保持架的整体壁厚、挡边结构均参照实物参数还原，保证结构合理性。材质与渲染阶段，为不同零件匹配对应材质属性：内外圈与滚子赋予高碳铬轴承钢材质，调整金属材质的反光度、粗糙度参数，还原轴承钢淬火后的光亮金属质感；保持架赋予铜合金材质，调整暖调金属色泽与亚光质感，区分钢制零件与铜制零件的视觉差异；渲染阶段采用柔和的环境光搭配定向补光，清晰展现轴承内部的装配结构、各零件的配合间隙，同时通过剖面视角的渲染处理，直观呈现滚子与滚道、保持架兜孔与滚子的配合关系。设计过程中重点处理了滚子与保持架、滚道的配合约束，解决了早期版本中滚子配合约束易出现过定义、装配干涉的问题，所有配合关系均参照实际轴承的运动特性设置，保证模型可模拟轴承内圈相对外圈转动的真实运动状态，各滚动体可随内圈转动在滚道上完成滚动动作，保持架可同步带动滚子实现均匀分隔，完整还原圆柱滚子轴承的运转逻辑。模型整体结构完整，细节还原度高，可用于机械结构教学、传动系统虚拟装配、轴承选型演示等多个场景，能够直观展现NU系列圆柱滚子轴承的内部构造与工作原理。
