六边形网孔金属过滤筒结构设计

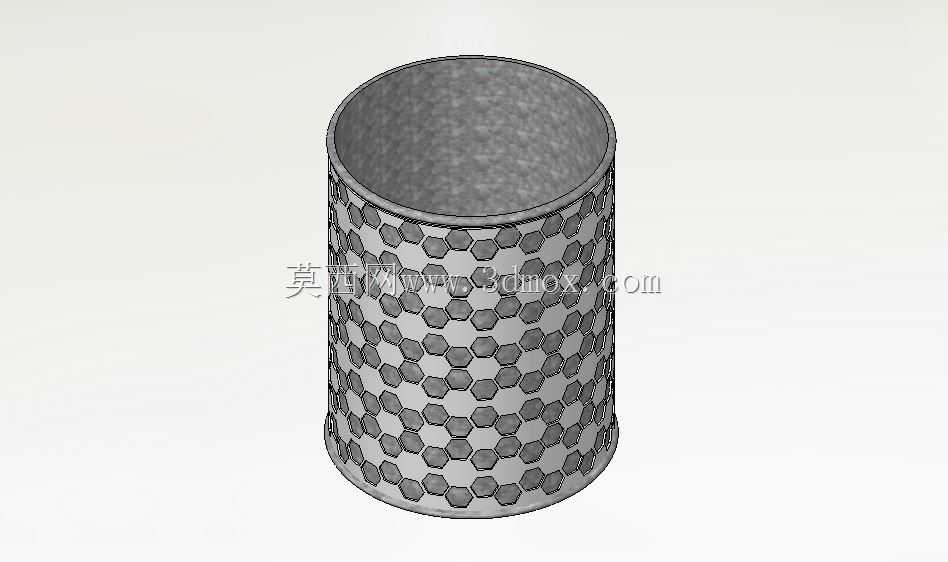

在流体过滤、物料筛分的工业场景里，这类带六边形冲孔网面的金属筒体是核心的承载过滤元件，常被安装在管路中段、过滤设备腔体内部，用来拦截流体中裹挟的固体颗粒杂质，适配水处理、油料过滤、粉体输送筛分、化工流体粗滤等多种工况，既可以作为前置粗滤单元拦截大尺寸杂质，保护后端精密过滤元件，也可以单独作为筛分筒体完成颗粒粒径分级作业。

从实际使用需求出发设计这款筒体时，首先要匹配安装位置的边界约束：筒体整体为直筒薄壁结构，两端预留平切端面，可直接对接管路法兰或者嵌入设备腔体的定位台阶，安装时不需要额外做复杂的转接结构，端面的平面度公差控制在0.1mm以内，避免对接后出现流体侧漏的问题。筒壁的六边形网孔采用错排排布方式，相比圆孔排布，相同开孔率下六边形孔的结构强度更高，孔间的金属连接筋受力更均匀，在流体正向冲击或者反向反冲洗的时候，不容易出现筋条变形、孔位扩大的问题，能长期保持稳定的过滤精度。

设计过程中需要兼顾通流能力与结构刚性：薄壁筒体的基材选用冲压性能优异的金属板材，卷制成型后接缝采用连续焊接工艺打磨平整，保证筒体整体圆度偏差不超过筒径的0.5%，避免安装后出现卡滞、密封不严的情况。六边形孔的尺寸根据目标过滤精度确定，孔边的倒角做微小钝化处理，既不会在安装维护时划伤操作人员，也能减少流体经过孔位时的紊流阻力，降低流体输送过程中的压损。网孔的排布密度经过测算，在保证筒壁能承受额定工作压力的前提下，尽可能提升开孔率，让单位面积的通流量达到工况要求，避免因为通流面积不足导致设备处理效率下降，或者筒壁前后压差过大造成筒体变形损坏。

实际应用中，这类金属过滤筒可以适配不同的过滤工况需求：如果用于高温流体过滤，可选用耐高温的合金基材制作，保证在高温环境下结构强度不出现明显衰减；如果用于腐蚀性流体工况，可更换为不锈钢或者防腐涂层基材，提升元件的使用寿命。筒体的长度、直径参数可以根据安装腔体的尺寸灵活调整，网孔的大小也可以根据拦截杂质的粒径做对应修改，不需要改动整体的卷制、焊接工艺，具备较好的生产适配性。日常维护时，这类冲孔网面的滤筒可以直接采用高压水反冲洗或者毛刷清理的方式去除孔位堵塞的杂质，相比编织网滤筒，不容易出现网丝移位、破损的问题，维护成本更低，重复使用的周期更长。

在结构细节处理上，筒壁两端靠近端面的位置预留10-15mm的无孔区域，这个区域作为安装定位的密封面，安装时密封圈或者密封垫完全贴合在无孔区域，避免流体从网孔位置发生旁漏，保证所有流过筒体的流体都经过网孔过滤，不会出现过滤短路的问题。卷制接缝的位置做打磨抛光处理，保证接缝处的厚度与筒壁其他位置一致，不会出现凸起或者凹陷，安装时不会刮伤配套的密封元件，也不会在接缝位置残留杂质造成清理死角。整体结构没有多余的复杂结构，生产加工工艺成熟，冲压、卷制、焊接的工序都可以通过常规钣金加工设备完成，不需要定制特殊的加工工装，适合批量生产加工，也方便后期根据现场工况做快速的参数调整。
