帕塔系列U型金属家具支撑腿结构设计

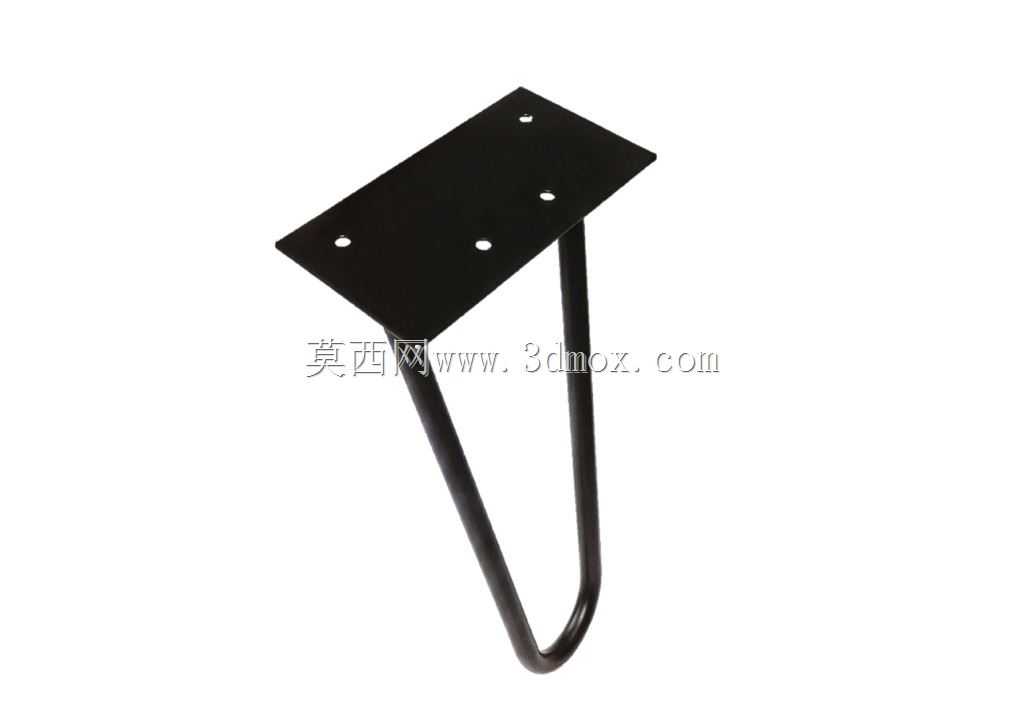

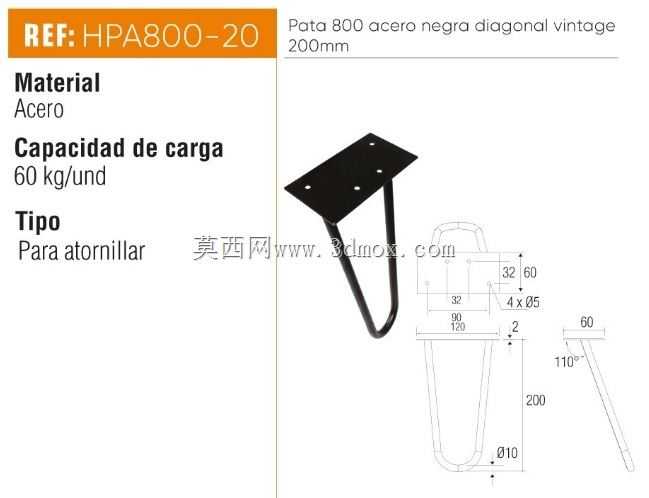

这款U型金属支撑腿主要应用于民用家具、商用展陈家具的支撑场景，常见于北欧风边几、小型书桌、玄关置物台、矮款餐边柜的底部支撑，也可适配定制化的悬空置物架底部加固，在小户型家具、模块化组合家具中应用占比逐年提升，尤其适配追求极简视觉效果的家具设计方案，能弱化传统家具腿的厚重感，让家具整体呈现轻盈的悬浮视觉效果。从结构设计思路来看，顶部采用矩形安装平板设计，平板上预留四个对称分布的安装孔位，安装时可直接通过自攻螺丝或者机丝螺丝与家具底部的横梁、层板进行固定，无需额外焊接转接件，安装容错率较高，即使是非专业安装人员，也能通过孔位快速定位完成装配，四个孔位的排布兼顾了不同厚度板材的安装需求，不会因为孔位过于靠近板材边缘导致板材开裂。支腿部分采用单根圆钢弯折成型的U型结构，摒弃了传统四根直腿的分散支撑设计，单组支腿即可提供稳定的两点支撑，减少了安装时的腿件数量，同时U型的弯折弧度经过力学测算，在垂直承重时能将顶部平板承受的载荷均匀分散到两个着地端，避免应力集中在弯折处导致金属疲劳变形，着地端做了圆弧收边处理，不会划伤地板、地砖等地面饰面，也可根据使用需求在端部加装防滑橡胶垫，进一步提升防滑性能与地面保护效果。从安装边界来看，这款支腿的垂直高度为200mm，适配的家具底部离地间隙控制在195mm到200mm区间，顶部安装平板的长宽尺寸适配宽度在120mm以上的家具底框，安装时无需对家具主体结构做裁切改造，直接贴合底框表面锁付螺丝即可，单支腿的额定承重可满足常规小型家具的载荷需求，两组搭配使用即可支撑长度在1200mm以内的台面，四组搭配可支撑常规尺寸的小型书桌与餐桌。表面采用哑光黑色喷塑处理，兼顾防锈性能与视觉质感，不会出现反光突兀的问题，能适配原木风、工业风、极简风等多种家具设计风格，在结构建模过程中，重点还原了弯折处的圆角过渡、安装孔的沉头设计、平板与支杆连接处的焊接贴合细节，确保模型可直接用于家具结构干涉校验、安装模拟以及渲染出图使用，建模时严格按照实际生产的折弯系数设置参数，避免出现展开尺寸与实际加工不符的问题，孔位的位置公差控制在0.2mm以内，能直接对接数控打孔工序的加工需求。
